Das Einspritzen von glasverstärkten Thermoplasten in Weichlegierungs-Formhohlräume stellt einen der anspruchsvollsten Kompromisse in der Kurzserien-Fertigungstechnik dar. Das Hinzufügen von fünfzehn bis fünfzig Prozent gehackten Glasfasern zu Standardpolyamiden verwandelt rohen Kunststoff in eine ultra-steife, strukturelle Verbindung, die Druckgussmetalle ersetzen kann. Ungehärtete Aluminiumlegierungen erleiden jedoch schnelle Oberflächenerosion, wenn sie dem kontinuierlichen abrasiven Scheuern von fließenden Glasfasern unter hohem Druck ausgesetzt sind. Das Verständnis, wie man Angussverschleiß und Formtemperaturen steuert, ermöglicht es Produktentwicklern, kurze Produktionsserien zu fahren, ohne Kernhohlräume vorzeitig zu ruinieren.
Die frühzeitige Beschaffung technischer Bewertungen ermöglicht es Ingenieurgruppen, Hochverschleißzonen zu identifizieren, bevor rohe Metallblöcke geschnitten werden. Werkzeugspezialisten bewerten Faserausrichtungsverhalten, Angussgeometrien und Angusgrößen mit fortschrittlicher Formfluss-Diagnosesoftware. Die Beschaffung von Hybrid-Kerneinsätzen erhält die Gesamtlebensdauer des Werkzeugs, während die schnellen thermischen Kühlvorteile von hochleitfähigen Aluminiumplatten erhalten bleiben. Lassen Sie uns ansehen, wie Sie erfolgreich Spritzgießen von glasgefülltem Nylon in Aluminiumformen durchführen können, ohne katastrophalen Werkzeugausfall zu verursachen.
Inhaltsverzeichnis
1. Glasfaser-Abrasivität und Mechanik der Aluminium-Angusserosion
2. Hybrid-Formkonfigurationen: Einsatz von gehärtetem Stahl in weichem Aluminium
3. Schutzoberflächenbeschichtungen und Regeln zur Formtemperaturverarbeitung
Glasfaser-Abrasivität und Mechanik der Aluminium-Angusserosion

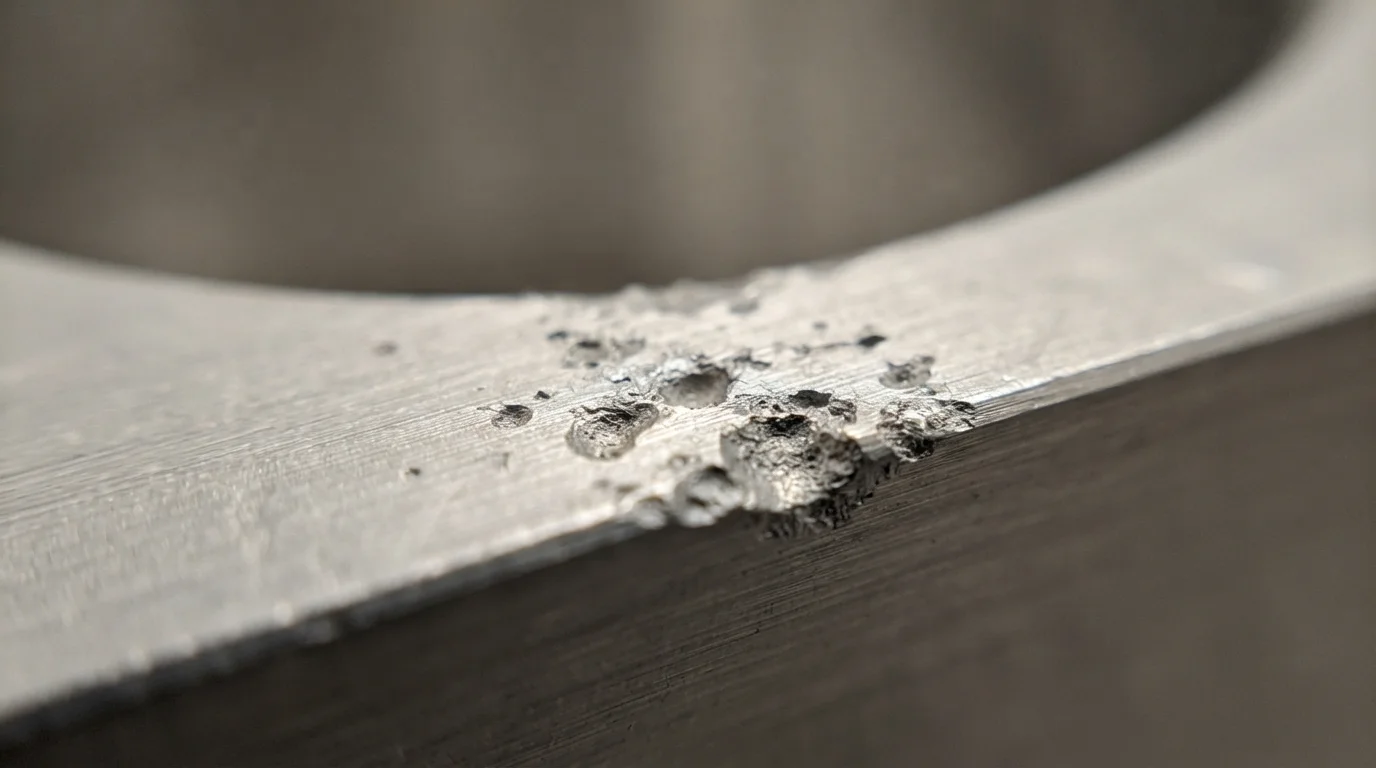

Frage: Warum zersetzen Glasfasern Aluminiumformen so schnell? Hochgeschwindigkeits-Schmelzharz drückt scharfkantige, gehackte Glasfasern gegen weiche Aluminium-Formhohlraumwände und sandstrahlt die Metalloberfläche innerhalb von Hunderten von Zyklen weg.
Beschaffung funktionaler Prototypenservice Komponenten, die aus glasverstärkten Harzen geformt sind, bietet authentische mechanische Festigkeit, aber rohe Aluminiumhohlräume verschlechtern sich schnell unter hohen Einspritzgeschwindigkeiten. Gehackte Glasfasern wirken wie mikroskopische abrasive Partikel, die die Angusseingänge und Hochdruck-Aufprallwände bei jedem Schuss scheuern. Ungeschützte Aluminiumangüsse vergrößern sich innerhalb von 100 bis 500 Zyklen, was zu Maßabweichungen, Gratbildung an der Trennlinie und kosmetischer Oberflächenrauheit führt. Die weise Auswahl roher Formmetalle schützt Ihr Entwicklungsbudget vor Materialaufschlägen.

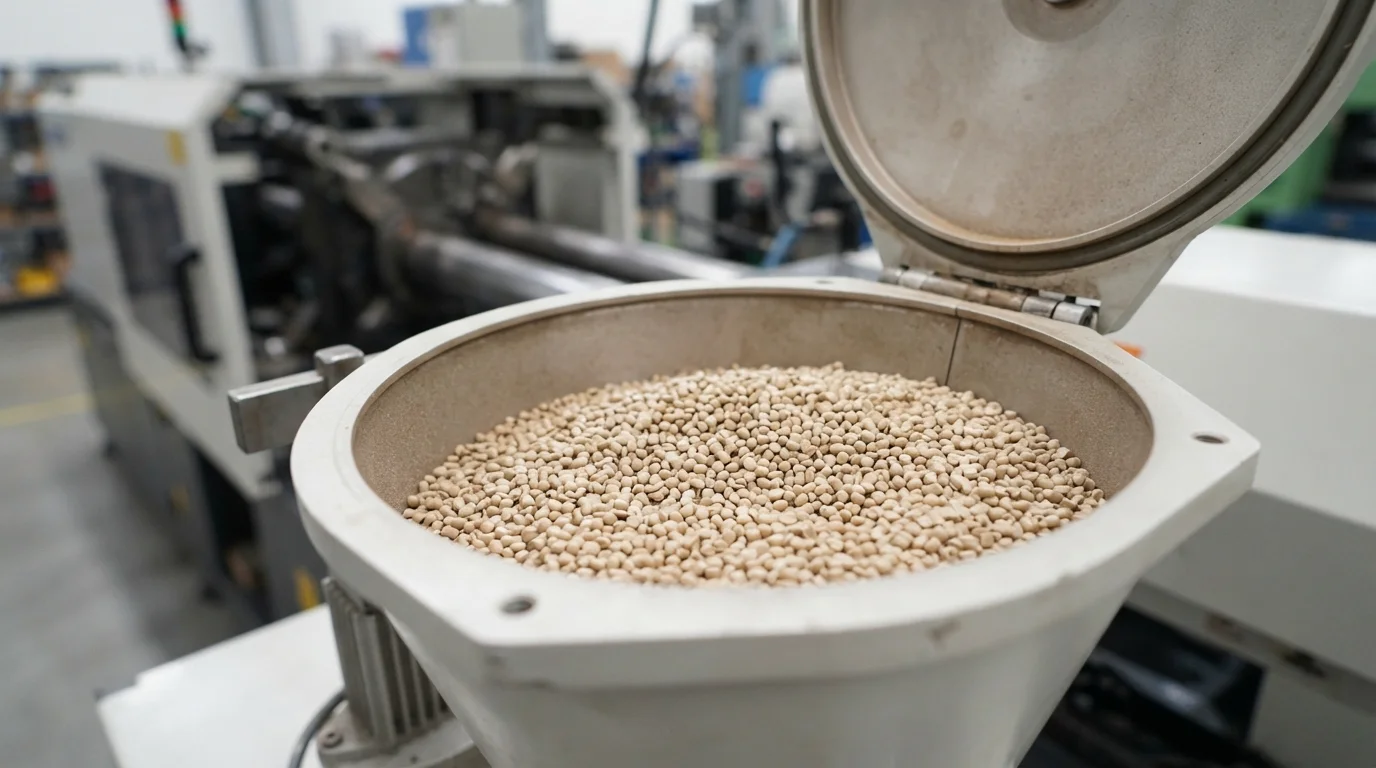

Die Viskosität steigt signifikant an, wenn Nylonharz mit dreißig Prozent Glasfasern beladen wird, was erhöhte Einspritzdrücke erfordert, um Kernhohlräume vollständig zu füllen. Hohe Zylindertemperaturen von 280°C bis 300°C reduzieren die Polymerviskosität, erhöhen aber die thermische Belastung auf weiche Kernstifte. Das präzise Schneiden komplexer CAD-Dateien ermöglicht es erfahrenen Werkzeugmachern, Trennlinien, Entformungsschrägen und Wandstärken mit fortschrittlicher Formflusssimulationssoftware zu analysieren. Die Beschaffung Ihrer Kopien von einem Partner mit umfangreichen hausinternen Fähigkeiten stellt sicher, dass Sie ehrliche, kostensparende Ratschläge für Ihr spezifisches Hardwareprogramm erhalten.
Hybrid-Formkonfigurationen: Einsatz von gehärtetem Stahl in weichem Aluminium
Frage: Was ist eine Hybrid-Aluminium-Stahl-Form? Hybridformen verwenden eine leichte AL7075-Aluminiumformplatte für schnelle Kühlung, gepaart mit lokalisierten H13- oder P20-gehärteten Stahleinsätzen an hochverschleißenden Angusseingängen.

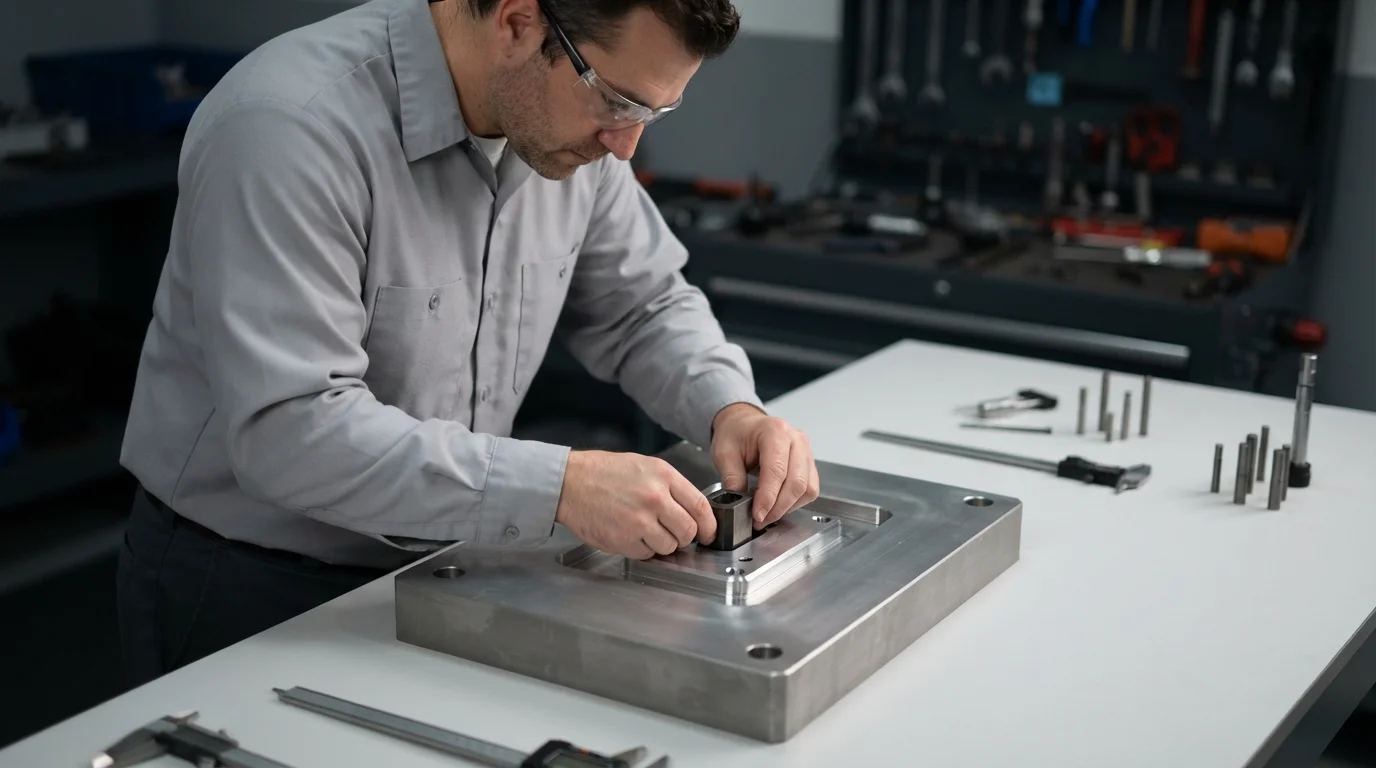

Der Aufbau hybrider Formstrukturen stellt die ultimative technische Lösung dar für Spritzgießen von glasgefülltem Nylon in Aluminiumformen sicher. Werkzeugbauer bearbeiten die primären Kern- und Kavitätsplatten aus hochleitfähigem AL7075-T6 Aluminium, wodurch eine schnelle Wärmeableitung über große Bauteiloberflächen gewährleistet wird. Hochverschleißzonen – einschließlich Angussbuchsen, Angusskanälen und Anschnittaussparungen – sind mit austauschbaren, vorgehärteten P20 oder wärmebehandelten Werkzeugstahl Einsätzen ausgestattet. Die Beschaffung dieser hybriden Kernkonfigurationen schützt die Anschnittmaße und bewahrt gleichzeitig siebzig Prozent der Gewichts- und Geschwindigkeitsvorteile von Aluminium.
Die Auswahl geeigneter Formkern-Einsätze erfordert ein Gleichgewicht zwischen rohen physikalischen Eigenschaften und den gesamten Werkzeugkosten. Diese technische Vergleichstabelle zeigt die grundlegenden Verschleißverhalten verschiedener Formkonfigurationen bei der Verarbeitung von glasfaserverstärkten Polyamiden:
| Werkzeugkonfiguration | Anschnittverschleißfestigkeit | Geschätzte Schusslebensdauer (PA66-GF30) | Primärer Fertigungsvorteil |
|---|---|---|---|
| Unbeschichtetes AL7075-Aluminium | Niedrig (Erodiert innerhalb von 500 Schüssen) | 500 bis 2.000 Zyklen | Niedrigste Investitionskosten, schnelle 5-Achsen-CNC-Fräsbearbeitung |
| Harteloxiertes Aluminium | Mittel (Beständig gegen leichte Fasern) | 2.000 bis 5.000 Zyklen | Oberflächenhärte günstig auf 60 HRC erhöht |
| Hybrid (Stahltoreinsätze) | Hoch (Stahltor handhabt Erosion) | 10.000 bis 50.000 Zyklen | Maximale Langlebigkeit, schnelle Wärmeableitung |
Schutzbeschichtungen für Oberflächen und Verarbeitungsregeln für die Formtemperatur
Frage: Wie schützen Oberflächenbeschichtungen Aluminiumformhohlräume? Hartanodisieren Typ III oder chemisches Vernickeln erzeugt eine mikrodünne, gehärtete Schicht, die die Aluminiumoberflächenhärte auf über 60 HRC erhöht.
Das Aufbringen chemischer Oberflächenbehandlungen ist eine weitere effektive Methode, um die physikalische Lebensdauer von Aluminiumhohlräumen bei der Verarbeitung abrasiver Verbindungen zu verlängern. Hartanodisieren Typ III wandelt rohes Aluminium an der Oberfläche in eine dichte Aluminiumoxid-Keramikschicht um, was die Kratz- und Verschleißfestigkeit drastisch erhöht. Die Beschaffung funktionaler Teile, die aus glasverstärktem Nylon (PA) bietet authentisches Materialverhalten unter dynamischer Belastung. Die Beschaffung eines dedizierten Schnellwerkzeugbau-Service unter Verwendung hartbeschichteter Aluminiumkerne liefert echte Spritzgussteile aus produktionsgerechten Harzen innerhalb von Wochen.
Jucheng Precision unterstützt mechatronische Gruppen durch die Bereitstellung hochoptimierter, kostensparender Fertigungsoptionen, die Entwicklungsbudgets vor unnötigen Ausgaben schützen. Die Beauftragung unserer fachkundigen 24-Stunden-kostenlose DFM Überprüfungen hilft Produktgruppen, Angussplatzierungen, Trennlinien und Entformungsschrägen zu optimieren, bevor Metall geschnitten wird. Die Nutzung von Hochgeschwindigkeits CNC-Bearbeitungsservice Zentren ermöglicht es unseren Werkzeugmachern, präzise Taschengeometrien für Stahltoreinsätze sauber zu bearbeiten. Die Beschaffung hochwertiger Prototypen stellt sicher, dass Ihre Konstruktionen starken dynamischen Kräften sicher standhalten.
Die Zusammenarbeit mit einem zertifizierten Spritzguss-Service Spezialist stellt sicher, dass Ihre fertige Hardware mit der erstklassigen Software-Erfahrung übereinstimmt. Die manuelle Einholung Ihrer Angebote stellt sicher, dass erfahrene Ingenieure Ihre 3D-STEP-Dateien analysieren, um zusätzliche Optimierungsmöglichkeiten für Ihre Spritzgussläufe aus glasgefülltem Nylon in Aluminiumformen zu finden. Die Beschaffung maßgeschneiderter Aluminiumwerkzeugen Einrichtungen sorgt für überlegenes thermisches Gleichgewicht über dünne und dicke Merkmale hinweg. Kundenspezifische Komponenten durchlaufen strenge Koordinatenmessungen, um die genaue Einhaltung der Maße zu bestätigen.
Häufig gestellte Fragen (FAQ)
Warum erhöht der Glasfaseranteil den Formverschleiß beim Spritzgießen?
Der Glasfaseranteil liegt zwischen fünfzehn und fünfzig Gewichtsprozent, was die Zugfestigkeit und Wärmeformbeständigkeit drastisch erhöht, während die Schmelze stark abrasiv wird. Die frühzeitige Einholung von DFM-Reviews vereinfacht die Führung des Angusskanals und verhindert lokalen Faserabbau während des hochscherigen Spritzgießens.
Warum sind hohe Formtemperaturen beim Spritzgießen von glasgefüllten Polyamiden notwendig?

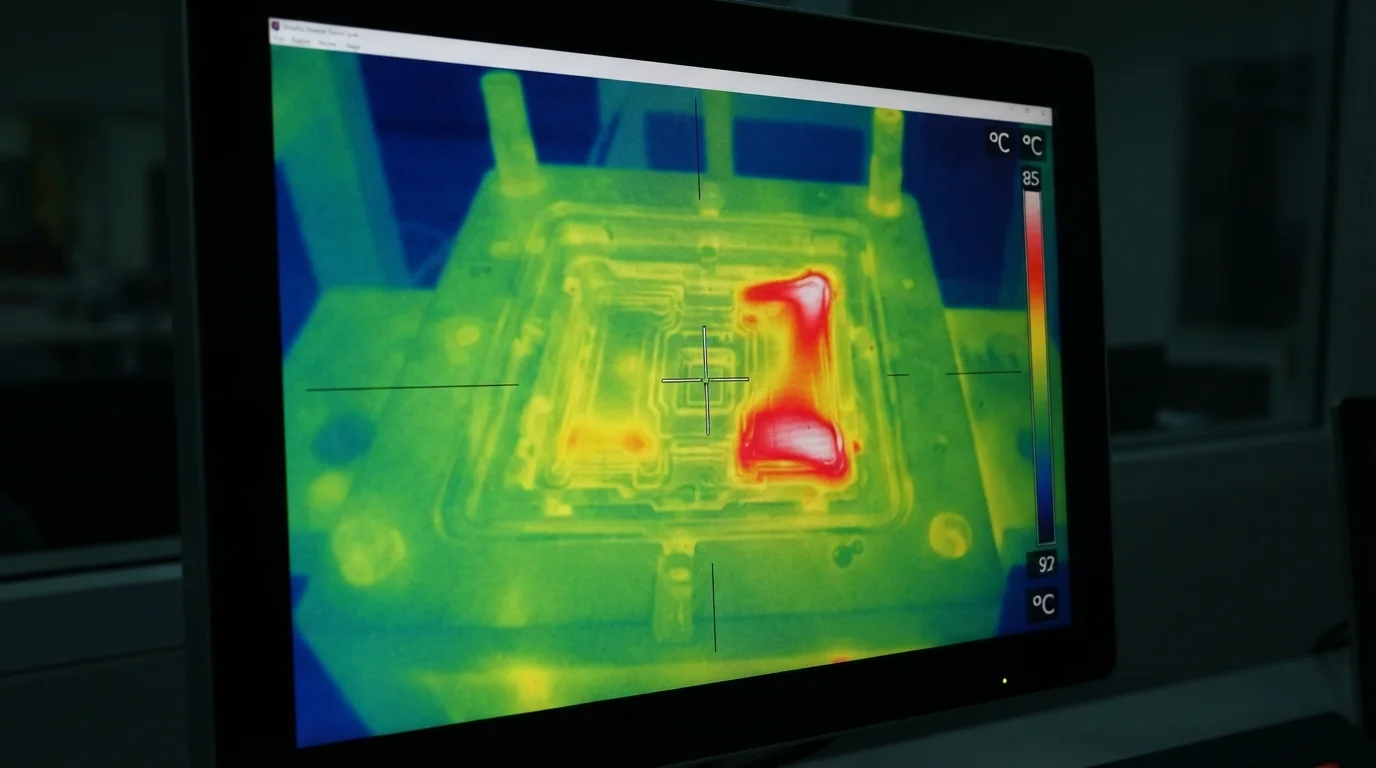

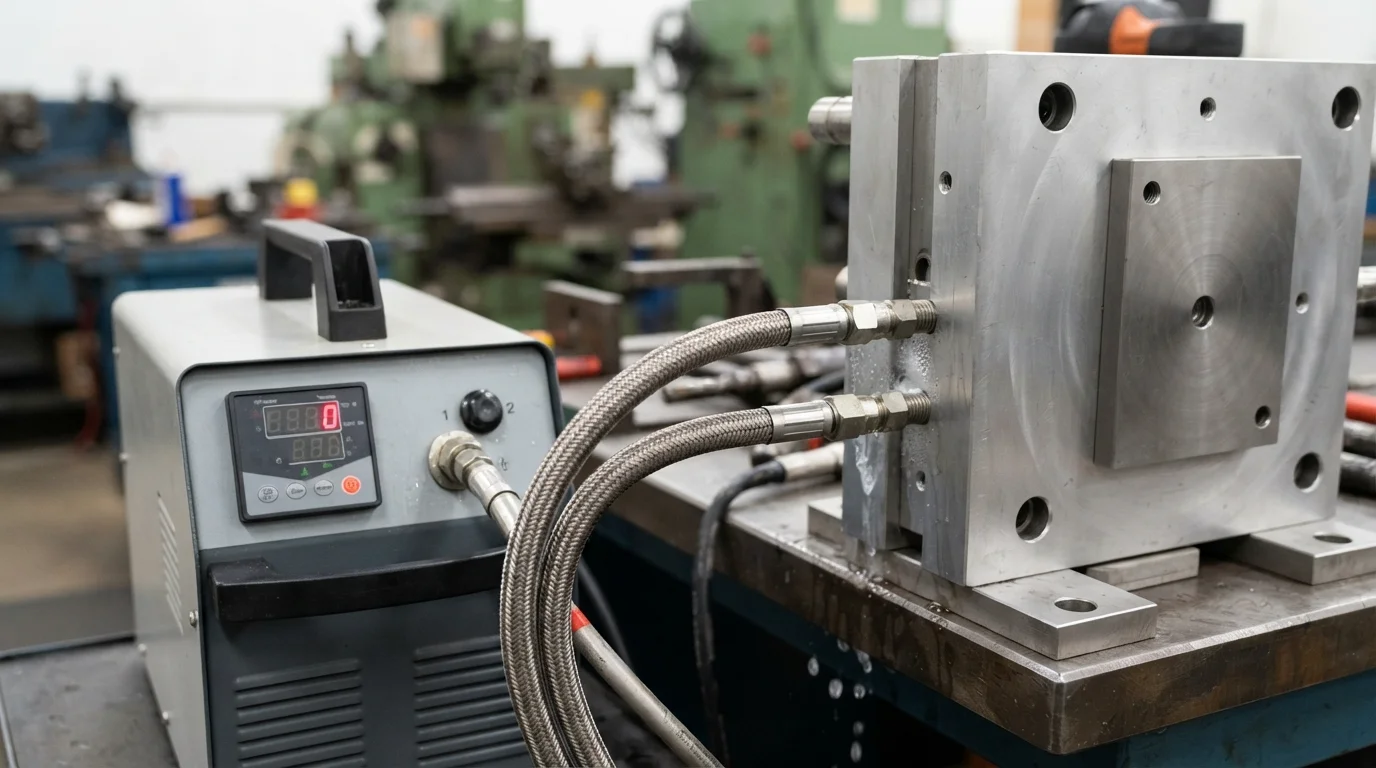

Die Aufrechterhaltung der Formtemperaturen zwischen 80°C und 90°C stellt sicher, dass die geschmolzene Harzschmelze eine glatte Polymerhaut an den Kavitätswänden bildet und die Glasfasern unter der Oberfläche vergräbt. Niedrigere Formtemperaturen führen dazu, dass die Fasern an der Metallwand einfrieren, was sichtbare Fließspuren und raue Oberflächentexturen erzeugt.
Wie viele Schüsse hält eine Aluminiumform beim Spritzgießen von 30% glasgefülltem Nylon aus?
Ungehärtete Aluminiumangüsse können sich innerhalb von 500 bis 1.000 Schüssen beim Spritzgießen von 30% glasgefülltem Nylon ohne schützende Stahleinsätze vergrößern oder anfressen. Der Einbau gehärteter H13-Stahlangussblöcke verlängert die Gesamtlebensdauer der Form auf über 20.000 Zyklen, während die schnelle Wärmeableitung des Aluminiums erhalten bleibt.
