Die Kühlung macht bis zu siebzig Prozent der gesamten Zykluszeit beim thermoplastischen Spritzgießen aus, weshalb das Wärmemanagement der Hauptfaktor für Produktionsgeschwindigkeit und Bauteilwirtschaftlichkeit ist. Die Beschaffung von hochleitfähigen Weichlegierungen ermöglicht es Werkzeugbauern, Wärme schnell aus geschmolzenen Polymeren abzuführen und die Standardkühlphasen drastisch zu verkürzen. Das präzise Aufschneiden komplexer dreidimensionaler CAD-Geometrien stellt sicher, dass Teile im frühen Stadium sauber aus den Kernhöhlungen ausgeworfen werden, ohne Verzug oder kosmetische Einfallstellen. Die Beschaffung dieser Kleinserienteile schont den wichtigen Entwicklungs-Cashflow und vermeidet die hohen Kapitalausgaben, die mit traditionellen Hartstahlformen verbunden sind. Die weise Auswahl der Rohformmetalle schützt Ihr Entwicklungsbudget vor Materialaufschlägen.
Inhaltsverzeichnis
1. Unübertroffener Vorteil der Wärmeleitfähigkeit von Weichlegierungen
2. Richtlinien für Prallplatten, Blasenkühler und Wärmepins
3. Vermeidung von differentiellem Schrumpf und Bauteilverzug
Unübertroffener Vorteil der Wärmeleitfähigkeit von Weichlegierungen
Frage: Warum kühlen Aluminiumformen schneller als Werkzeugstahlformen? Aluminium AL7075 weist eine fünfmal höhere Wärmeleitfähigkeit als Standardstahl auf, absorbiert Wärme schnell aus geschmolzenen Polymeren und verkürzt so die Spritzzyklen.

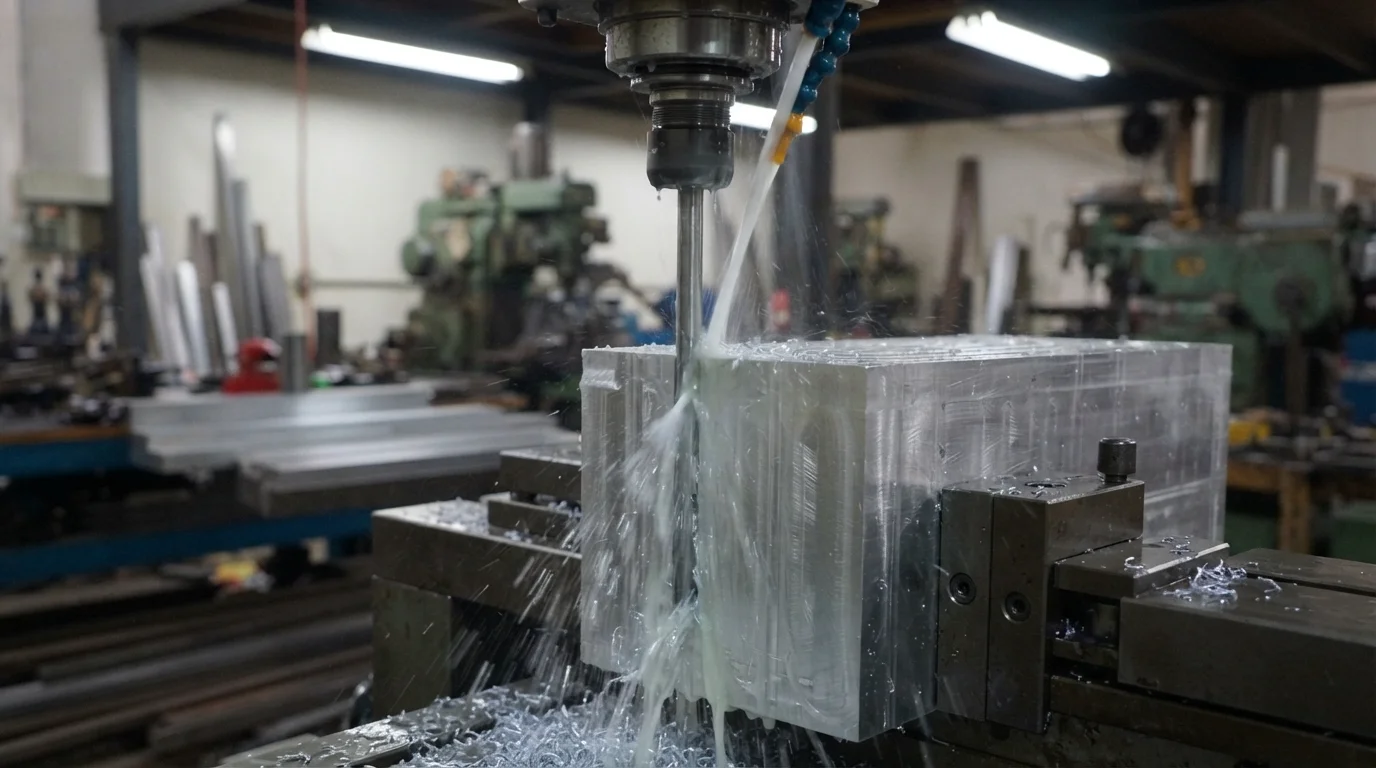

Die Beschaffung eines dedizierten Schnellwerkzeugbau-Service Das Programm ermöglicht es mechatronischen Gruppen, die hohen Kosten traditioneller Massenproduktionsformen zu umgehen und tausende funktionale Kunststoffteile kostengünstig herzustellen. Das präzise Aufschneiden von CAD-Dateien ermöglicht es erfahrenen Werkzeugbauern, Trennfugenabdichtungen manuell zu analysieren. Das präzise Spleißen von Roh-CAD-Dateien stellt sicher, dass Aluminium-Werkzeugkühlkanäle nahe an kritischen Kavitätsmerkmalen geführt werden. Eine symmetrische Platzierung der Kühlleitungen gewährleistet eine gleichmäßige Wärmeübertragung und schützt die strukturelle Stabilität unter dynamischen Spritzdrücken.
Die überlegene Wärmeleitfähigkeit von Aluminium von 130 bis 160 W/m·K ermöglicht es, Wärme schnell aus geschmolzenen Kunststoffen abzuführen und die Kühlzyklen drastisch zu verkürzen. Traditionelle Werkzeugstahl Formen haben dagegen eine viel geringere Wärmeübertragungsrate von 24 bis 30 W/m·K, die Wärme länger hält und die Produktionszykluszeiten verlangsamt. Kürzere Kühlzyklen minimieren lokale innere Spannungen und verhindern, dass dünne Kunststoffwände beim Auswerfen des Teils verziehen. Die Beschaffung dieser hochleitfähigen Legierungen stellt sicher, dass Ihr Entwicklungsbudget während der anfänglichen Skalierung gut kontrolliert bleibt.
Die Standardisierung nichtkritischer Abstände ermöglicht es Hochgeschwindigkeits-Frässpindeln, Rohmaterial schnell zu räumen und die Schnittleistung zu maximieren. Die Beschaffung funktionaler CNC-Bearbeitungsservice Teile aus stranggepressten Rohlingen aus Rohaluminium sind eine hervorragende Alternative vor dem Schneiden von Formblöcken. Symmetrische Bauteildesigns vereinfachen die Spannvorrichtungen und reduzieren die anfänglichen Rüststunden drastisch. Die Beschaffung hochwertiger Knüppelmetalle schützt Ihr Entwicklungsbudget vor Materialaufschlägen.
Richtlinien für Prallplatten, Blasenkühler und Wärmepins
Frage: Wie werden tiefe Formkernabschnitte gleichmäßig gekühlt? Werkzeugbauer integrieren senkrechte Prallplatten, hohle Blasenkühler oder hochleitfähige Kupfer-Wärmepins in tiefe Kernstifte, um Kühlmittel in schwer zugängliche Bereiche zu leiten.

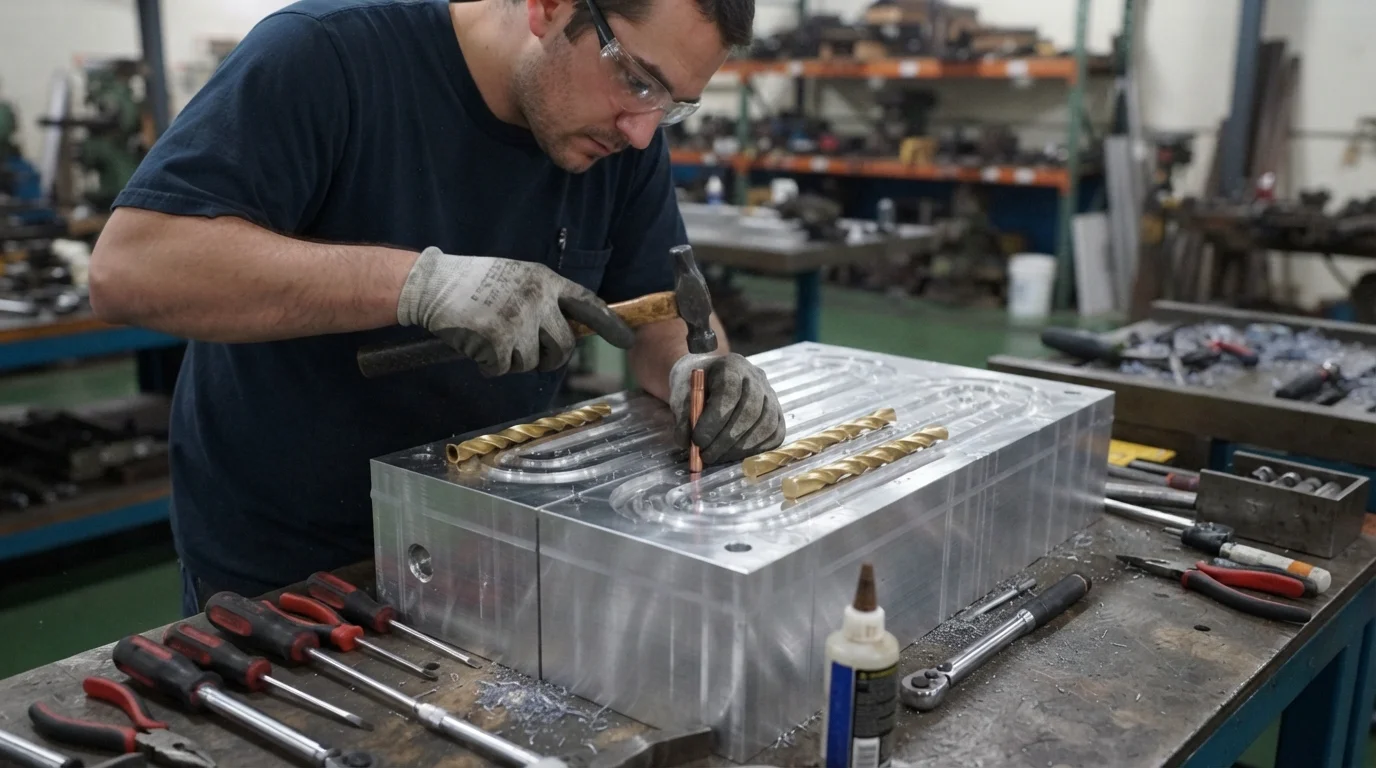

Tiefe Formkernstifte und enge Kavitätenmerkmale sind oft zu eingeschränkt, um standardmäßige gerade Aluminiumwerkzeug-Kühlkanäle aufzunehmen. Das präzise Aufteilen von CAD-Dateien ermöglicht erfahrenen Werkzeugmachern, Trennlinien, Entformungsschrägen und Wandstärken mit fortschrittlicher Formfluss-Simulationssoftware zu analysieren. Die Beschaffung von lokalisierten Prallplatten, Sprudlern oder Thermopinne aus reinem Kupfer stellt die bevorzugte Methode dar, um Kühlmittelstrom in diese isolierten Bereiche umzuleiten. Die frühzeitige dimensionale Validierung stellt sicher, dass diese ausgekernten Merkmale kritische Gewindeschneidschrauben sicher halten.
Die Auswahl des richtigen Kühlzubehörs erfordert eine Abwägung der physikalischen Eigenschaften mit den Gesamtwerkzeugkosten. Diese technische Vergleichstabelle zeigt grundlegende Kühlmethoden zur Optimierung des Wärmemanagements in Formkernen:
| Kühlvorrichtung | Mechanische Konstruktion | Bestes Formmerkmal | Primärer Wärmeübertragungsvorteil |
|---|---|---|---|
| Prallplatte (verdrillte Klinge) | Verdrilltes Metallblech in gebohrtem Loch | Tiefe runde Kernstifte | Fördert turbulente Strömung, sorgt für homogene Temperatur |
| Sprudler (Doppelrohr) | Konzentrisches Rohr in gebohrtem Loch | Enge tiefe Kavitäten | Leitet Kühlmittel direkt zur Spitze, Rückfluss entlang der Außenwände |
| Thermopin (Kupfer) | Hochleitfähiger massiver Einsatz | Kleine Stifte, die kein Fluid aufnehmen können | Leitet Wärme durch hochleitfähigen physischen Kontakt ab |

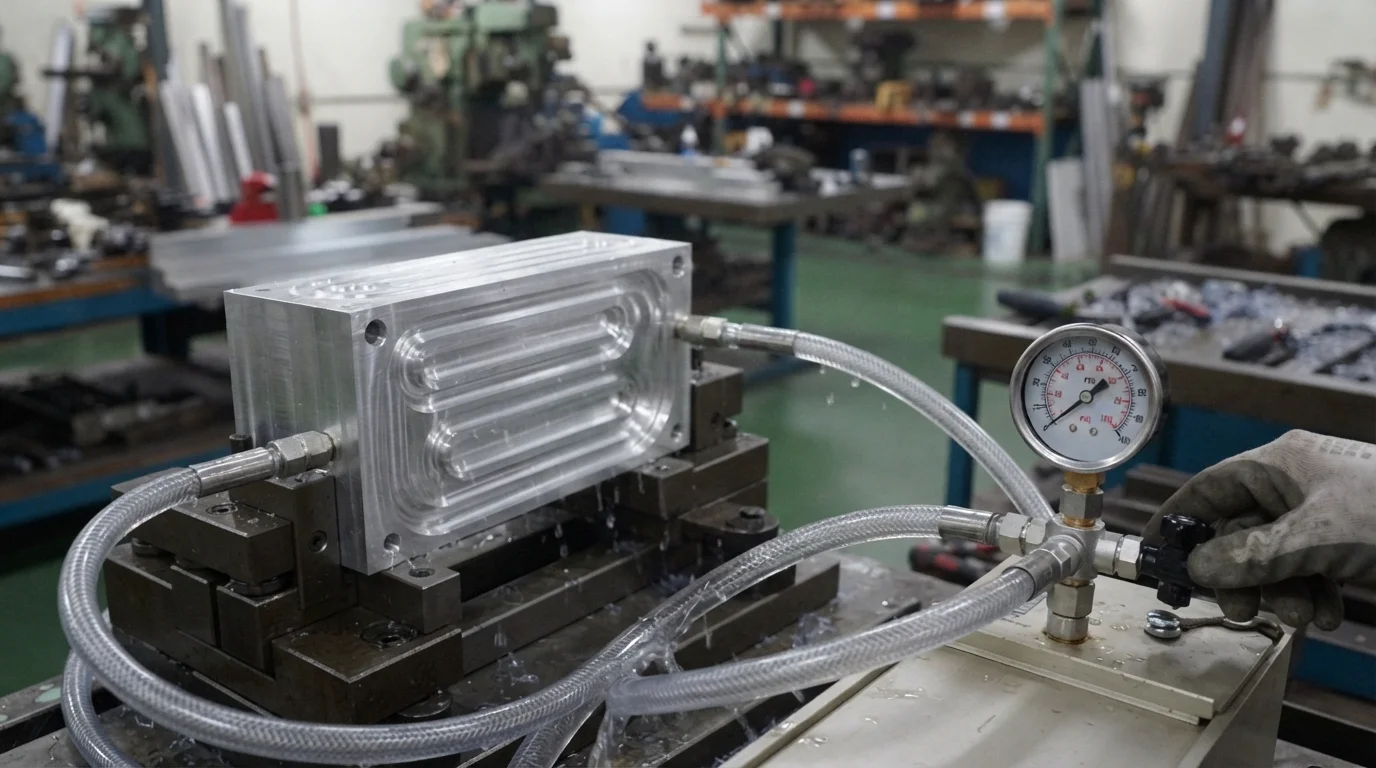

Turbulente Kühlmittelströmung überträgt Wärme weitaus effektiver als laminare Strömung, weshalb die Kontrolle der Fluidgeschwindigkeit für hocheffiziente Formen entscheidend ist. Die Standardisierung der Kanaldurchmesser stellt sicher, dass das Kühlmedium eine konstante, turbulente Strömung mit hoher Geschwindigkeit beibehält. Frühzeitige technische Überprüfungen helfen Ihnen, diese Wasserlinien-Layouts strategisch zu planen, bevor Rohmaterial geschnitten wird. Formenbauer analysieren Trennlinien frühzeitig, um sicherzustellen, dass die weichen Aluminium-Sperren unter hohen Schließkräften verschleißfest sind.
Vermeidung von differentiellem Schrumpf und Verzug von Teilen
Frage: Wie verursacht ungleichmäßige Kühlung Verzug von Teilen? Temperaturunterschiede in verschiedenen Abschnitten eines Kunststoffteils erzeugen hohe innere Spannungen, die zu Nachformverzug und Maßabweichungen führen.

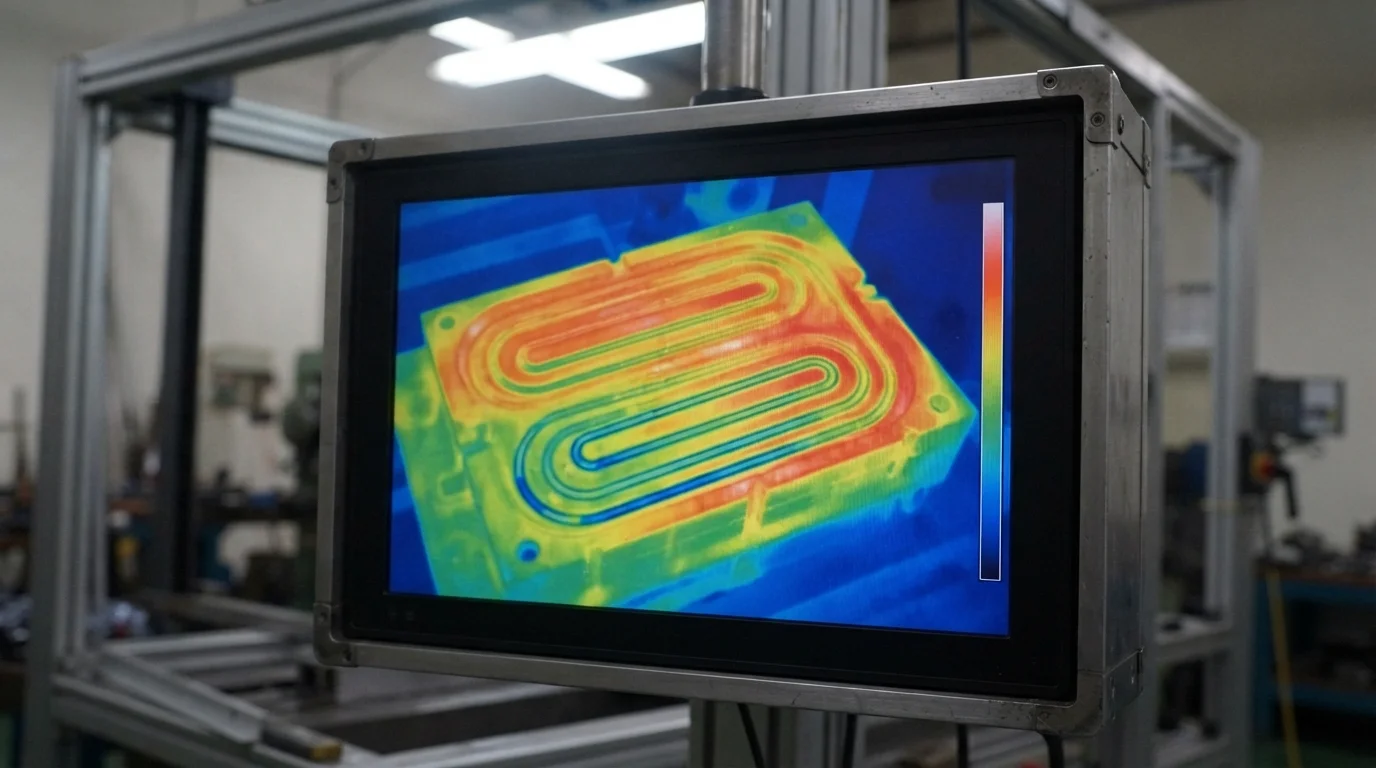

Die Aufrechterhaltung gleichmäßiger Kühlraten verhindert differentiellen Schrumpf und stellt sicher, dass Ihre endgeformten Teile enge Maßtoleranzen einhalten. Die Beschaffung funktionaler Teile aus massiven technischen Kunststoffen wie glasgefülltem Nylon (PA) bietet authentisches Materialverhalten unter dynamischer Belastung. Traditionelle vorgehärtete P20 Stahlformen hingegen haben eine viel geringere Wärmeübertragungsrate, was längere Nachdruck- und Haltezeiten erfordert, um Einfallstellen zu vermeiden. Das Verständnis, wie Kühlkanäle in Aluminiumwerkzeugen die Wärmeübertragung optimieren, verhindert kosmetische Bindenähte an kritischen äußeren Sichtflächen.
Jucheng Precision verfügt über eine voll integrierte Fabrik mit Mehrachsen-Bearbeitungszentren und Präzisionsspritzgussmaschinen. Werksingenieure führen umfassende 24-Stunden-kostenlose DFM Überprüfungen zur Optimierung von Angusslagen, Trennlinien und Entformungsschrägen vor dem Schneiden von Metall. Die Inanspruchnahme unserer DFM-Expertenprüfungen hilft Produktgruppen, den Abstand der Kühlkanäle zu optimieren und Hotspots bei komplexen medizinischen, Automobil- und Unterhaltungselektronikprogrammen zu vermeiden. Die Beschaffung hochwertiger Prototypen stellt sicher, dass Ihre Konstruktionen sicher hohen dynamischen Kräften standhalten.
Die Zusammenarbeit mit einem zertifizierten Spritzguss-Service Spezialist stellt sicher, dass Ihre fertige Hardware mit der erstklassigen Software-Erfahrung übereinstimmt. Die Beschaffung von konformen Kühleinsätzen, die mit unserer fortschrittlichen 3D-Druckservice hergestellt werden, ermöglicht es Entwicklern, komplexe gekrümmte Kavitäten nahtlos zu kühlen. Die manuelle Einholung Ihrer Angebote stellt sicher, dass erfahrene Ingenieure Ihre 3D-STEP-Dateien analysieren, um zusätzliche Möglichkeiten zur Reduzierung von Zykluszeiten und Werkzeugkosten zu finden. Kundenspezifische Komponenten werden strengen Koordinatenmessungen unterzogen, um die genaue Maßhaltigkeit zu bestätigen.
Häufig gestellte Fragen (FAQ)
Wie viel senkt die Optimierung der Formkühlkanäle die Stückkosten pro Teil?
Die Kühlzeit macht fünfzig bis fünfundsiebzig Prozent des gesamten Spritzgießzyklus aus, weshalb eine effiziente Wärmeabfuhr der Hauptfaktor zur Senkung der Stückkosten ist. Die Beschaffung hochleitfähiger Aluminiumformkerne reduziert die thermischen Haltezeiten drastisch und ermöglicht schnellere Zyklen der Pressen.
Was sind konforme Kühlkanäle in Rapid Molds?
Konforme Kühlkanäle, die mittels Metall-3D-Druck hergestellt werden, passen sich komplexen 3D-Bauteilkonturen mit konstantem Versatz an und gewährleisten eine gleichmäßige Wärmeabfuhr über organische Geometrien hinweg. Die Standardisierung der Wasserleitungsabstände von Kavitätsoberflächen verhindert lokale Hotspots und verkürzt die Spritzzykluszeiten erheblich.
Was ist der maximal zulässige Temperaturunterschied über die Formwasserleitungen?
Die Einhaltung eines Temperaturunterschieds (Delta T) von weniger als 3°C bis 5°C zwischen Kühlmitteleinlass und -auslass verhindert ungleichmäßige Formtemperaturen und Bauteilverzug. Die frühzeitige Einholung von DFM-Reviews vereinfacht die Wasserleitungsführung und stellt sicher, dass das Kühlmittel im gesamten Formplattenbereich turbulente Strömung beibehält.
