Die Beschaffung von Metallbarren mit hoher Integrität ist eine grundlegende Entscheidung für Werkzeugbauer, die kostengünstige Spritzgussformen für neue Produkteinführungen konstruieren. Die Beschaffung von Aluminium Legierungen in Weltraumqualität ermöglicht es Entwicklungsteams, funktionale Kern- und Kavitätseinsätze herzustellen, die strenge, Hochdruck-Produktionszyklen sicher überstehen. Traditionelle Stahlformen erfordern monatelanges langsames Erodieren, während weiche Metalleinsätze die Durchlaufzeiten im Werkzeugbau um bis zu siebzig Prozent verkürzen. Symmetrische Kühlraten und schnelle Wärmeableitung verhindern das Verziehen dünner Kunststoffwände beim Auswerfen von Teilen. Die Beschaffung hochwertiger Rohmaterialien schützt Ihr Entwicklungsbudget vor Materialaufschlägen.

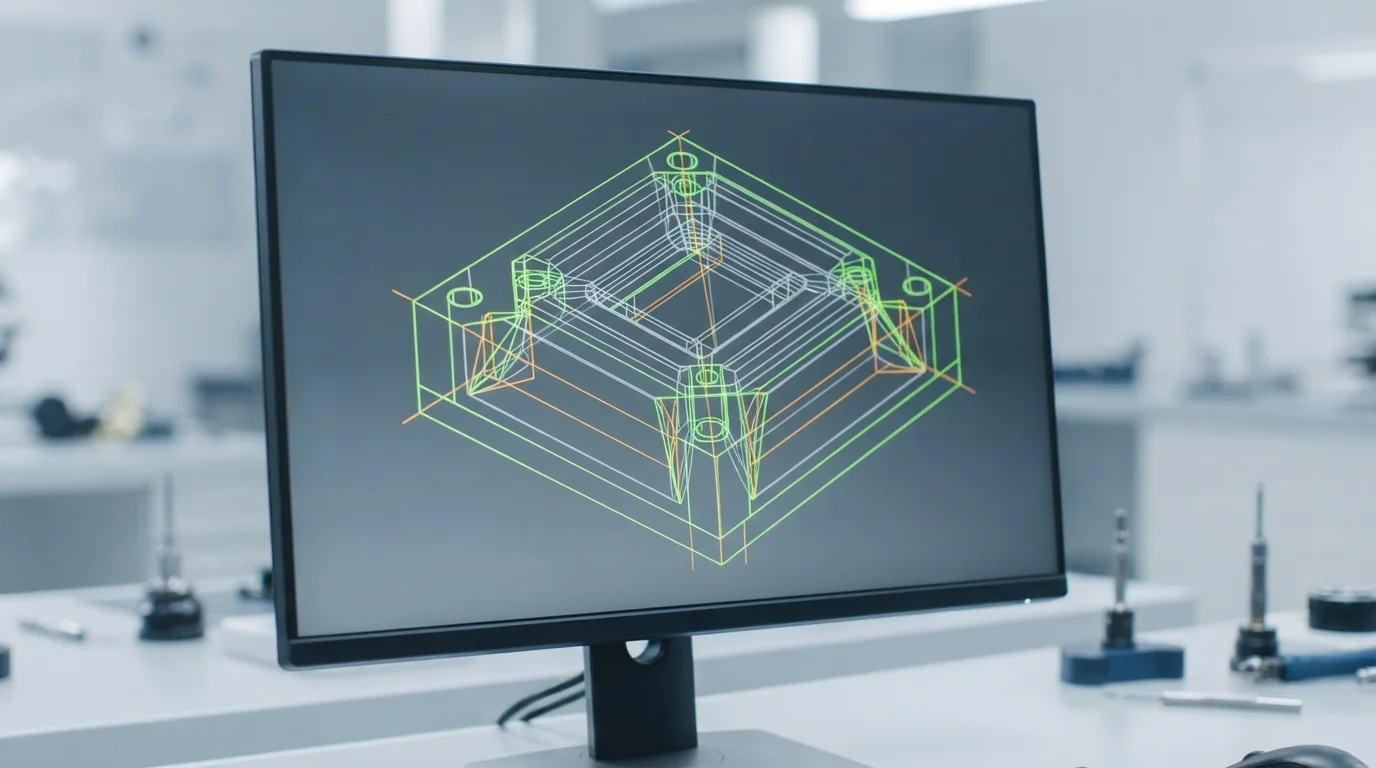

Das präzise Schneiden komplexer dreidimensionaler CAD-Dateien ermöglicht es erfahrenen Werkzeugmachern, Trennlinien, Entformungsschrägen und Wandstärken mit fortschrittlicher Formfluss-Simulationssoftware zu analysieren. Die Standardisierung nicht kritischer Abstände ermöglicht es Hochgeschwindigkeits-Frässpindeln, Rohmaterial schnell zu entfernen und die Schnittleistung zu maximieren. Die Beschaffung Ihrer Kopien von einem erfahrenen Hersteller stellt sicher, dass Konstruktionsänderungen sicher über alle Phasen hinweg propagiert werden. Schauen wir uns an, warum bestimmte Legierungszusammensetzungen die Werkzeuglebensdauer bestimmen und wie Sie Ihr nächstes Formenprojekt optimieren können.
Inhaltsverzeichnis
1. Zink- und Magnesium-Metallurgie von Legierungen in Weltraumqualität
2. Auswahl zwischen 7075- und 6061-Qualitäten für das Kavitätsfräsen
3. Fortschrittliche Alternativen: Beschaffung von QC-10- und Hokotol-Kernplatten
Zink- und Magnesium-Metallurgie von Legierungen in Weltraumqualität
Frage: Welche metallurgischen Elemente verleihen AL7075-T6 seine hohe Härte? Legiertes Zink (5,1–6,1%) und Magnesium (2,1–2,9%) durchlaufen eine Ausscheidungshärtung, die die Streckgrenze des Metalls nahe an die Grenzen von Baustahl bringt.
Ausscheidungsgehärtete Aluminiumlegierungen lassen sich auf CNC-Maschinen extrem schnell schneiden, während sie die strukturelle Streckgrenze beibehalten, die erforderlich ist, um Tausende von Spritzzyklen zu überstehen. Die Beschaffung einer 7075 Aluminium-Werkzeugplatte mit hoher Streckgrenze bietet eine erstklassige Grundlage, die Oberflächenverformung unter intensiven Maschinenspannkräften widersteht. Werkzeugkonstrukteure nutzen Zink- und Magnesium-Legierungsmechanismen, um Trennlinien vor dem Quetschen oder Rollen während Hochdruckzyklen zu schützen. Symmetrische Metallkornstrukturen verhindern innere Spannungsentlastungsverformungen bei Hochgeschwindigkeitsspindelläufen.
Zinkelemente wirken als primäres Verstärkungsmittel und erzeugen in Kombination mit Magnesium und Kupfer hochstabile metallurgische Grenzen. Das präzise Spleißen von Roh-CAD-Dateien ermöglicht es erfahrenen Werkzeugmachern, Trennlinien-Abdichtungen manuell zu analysieren. Die Beschaffung dieser Speziallegierungen stellt sicher, dass Ihre Prototypenteile genau wie Serien-Spritzgussteile funktionieren. Die Beschaffung hochwertiger Barrenmetalle schützt Ihr Entwicklungsbudget vor Materialaufschlägen.
Auswahl zwischen 7075- und 6061-Qualitäten für das Kavitätsfräsen

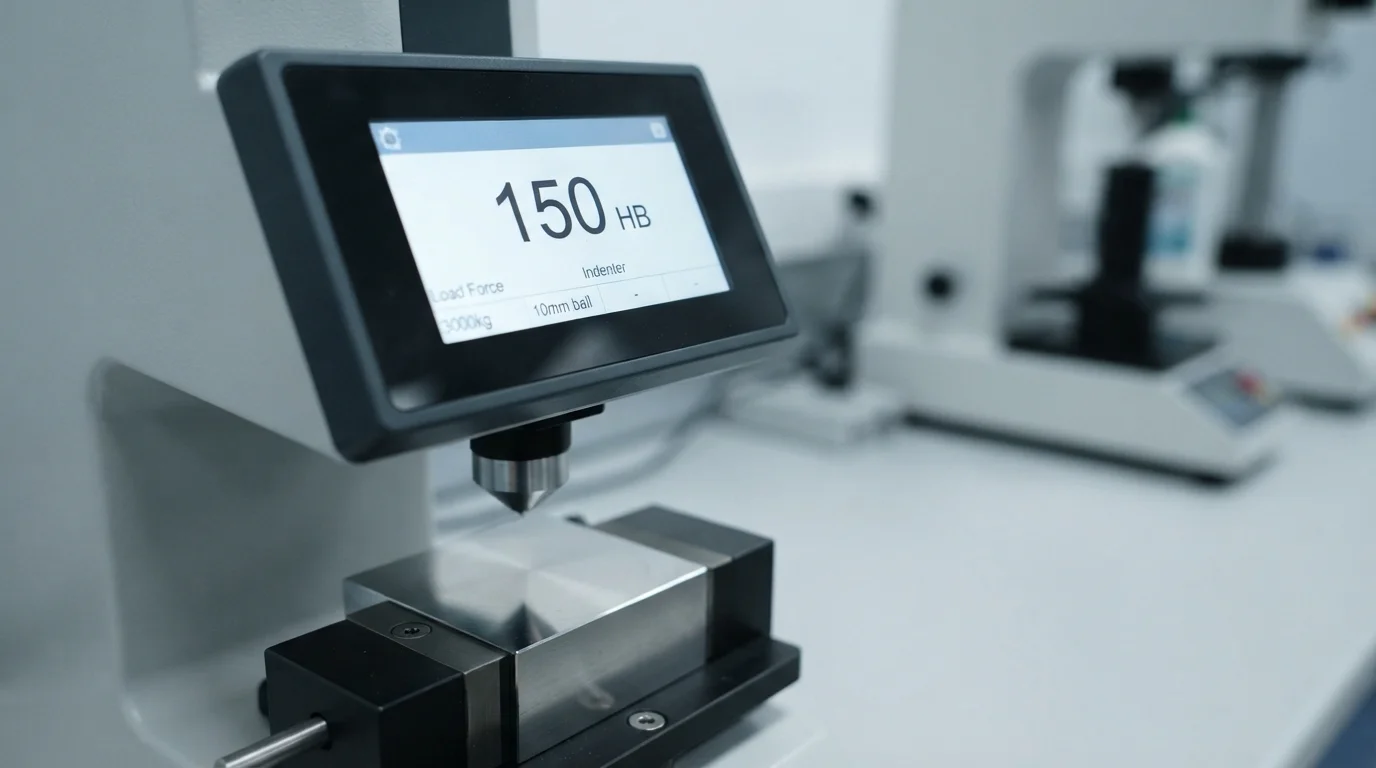

Frage: Warum ist 7075-Aluminium dem 6061 für Spritzgusskavitäten überlegen? AL7075-T6 weist eine Brinellhärte von 150 HB auf, sodass Kavitäten scharfe Ecken halten und abrasiven Polymer-Verschleiß weitaus besser widerstehen können als AL6061-T6 (95 HB).
Die Auswahl des richtigen Strukturmaterials erfordert ein Gleichgewicht zwischen den rohen physikalischen Eigenschaften und den gesamten Fräszeiten sowie dem Werkzeugverschleiß. Die Beschaffung von rohen 7075-Aluminium-Werkzeugplatten-Rohlingen stellt sicher, dass Formnester scharfe Kanten und polierte Oberflächentexturen unter abrasivem Polymerfluss behalten. AL6061-T6 ist eine sehr wirtschaftliche Legierung für allgemeine Vorrichtungen, aber ihre geringe Härte führt dazu, dass der Polymerfluss Angusskanäle schnell erodiert. Diese technische Vergleichstabelle hebt die grundlegenden Materialeigenschaften hervor, die für den Erfolg der subtraktiven Formenherstellung entscheidend sind:
| Legierungsgrad | Brinellhärte | Wärmeleitfähigkeit | Primärer B2B-Zweck |
|---|---|---|---|
| AL7075-T6 | 150 HB | 130 W/m·K | Kern- und Kavitätseinsätze, Hochdruck-Trennfugen |
| AL6061-T6 | 95 HB | 167 W/m·K | Niederdruck-Formenbasisplatten, modulare Einheitsform (MUD) Auswerferplatten |
| QC-10 (Premium) | 165 HB | 160 W/m·K | Hochbelastbare Kernblöcke, schnelle Spritzgussläufe über 50.000 Schuss |
Die Bearbeitung der Legierung 7075 ist sehr effizient und erzeugt knackige Metallspäne, die die Schneidzähne leicht freiräumen, ohne zu kleben. Weiches 6061-Aluminium neigt dagegen dazu, die Spannuten der Schneidwerkzeuge zu verkleben, was zu Werkzeugbruch oder rauen Oberflächenkratzern führt. Die Beschaffung von 7075-Aluminium-Werkzeugplattenmaterial garantiert eine makellose, werkzeugspurenfreie Oberfläche direkt von unseren Hochgeschwindigkeits-Frässpindeln. Symmetrische Kühlkanäle, die auf mehrachsigen CNC-Maschinen gefräst werden, folgen komplexen Konturen der Teile und gewährleisten eine absolute Kühlgleichmäßigkeit.
Das Fräsen von Kernkavitäten aus hochharten Aluminiumlegierungen stellt sicher, dass kritische gewindeformende Schraubenlöcher Ausreißkräften bei wiederholten Montagedurchläufen widerstehen. Maschinenbaukonstrukteure senken die Fertigungskosten, indem sie robuste Wandstärken beibehalten, die dem rotierenden Schnittdruck leicht standhalten. Symmetrische Spannvorrichtungen vereinfachen den Formenaufbau und reduzieren die anfänglichen Programmierstunden erheblich.
Advanced Alternatives: Sourcing QC-10 and Hokotol Core Plates
Question: What premium mold alloys outperform standard 7075 plate? Specialized tooling materials like Alcoa’s QC-10 and Hokotol deliver even higher hardness (up to 165 HB) and superior through-thickness consistency.
Sourcing advanced tooling alloys like QC-10 or Hokotol represents a necessary step when launching high-pressure injection programs with abrasive resins. Pre-hardened Werkzeugstahl (wie P20) remains the industry standard for extreme durability, but these premium aluminum alloys offer an outstanding intermediate choice. Aluminum-zinc metallurgy ensures uniform hardness from the plate surface down to the center core, protecting deep-milled pockets. Sourcing these specialized alloys ensures your rapid molds survive extensive production cycles cleanly.
Jucheng Precision operates a fully-integrated factory setup containing both multi-axis machining centers and precision injection molding presses. Sourcing our expert 24-Stunden-kostenlose DFM Bewertungen helfen Produktteams, Angussplatzierungen, Trennlinien und Schrägenprofile zu optimieren, bevor Metall geschnitten wird. Die Beschaffung eines dedizierten Schnellwerkzeugbau-Service Werkzeugs mit Aluminium- oder Weichstahlkernen liefert echte Spritzgussteile aus produktionsgerechten Harzen innerhalb von Wochen. Die Beschaffung hochwertiger Prototypen stellt sicher, dass Ihre Konstruktionen sicher starken dynamischen Kräften standhalten.
Die Zusammenarbeit mit einem zertifizierten Spritzguss-Service specialist ensures your finished hardware matches the premium software experience. Sourcing your quotes manually ensures experienced engineers analyze your 3D STEP files to find additional ways of optimizing your Aluminiumwerkzeugen materials selection. Sourcing high-fidelity pre-production parts prevents tooling reworks and protects launch budgets. Sourcing your components from our certified, single-roof manufacturing facility prevents communication errors, ensuring design changes are propagated across all stages safely.
Häufig gestellte Fragen (FAQ)
Why is 7075-T6 aluminum superior to 6061-T6 for mold cavities?
Selecting AL7075-T6 aluminum over standard 6061-T6 is critical because 7075 has significantly higher yield strength (503 MPa vs. 276 MPa) and hardness. Standardizing your CAD geometries early allows you to use rapid tooling aluminum molds to bypass high upfront steel mold expenses cheaply.
What is the thermal conductivity benefit of QC-10 compared to standard 7075 plates?
Premium QC-10 plates exhibit outstanding thermal conductivity of 160 W/m·K, which is over five times higher than standard P20 tool steel. Sourcing these high-conductivity alloys allows molders to reduce cooling cycle times by up to 50 percent, lowering overall part costs dramatically.
How does Brinell hardness dictate the maximum injection pressure on aluminum cores?
Brinell hardness of 150 HB allows 7075 aluminum to resist clamping force pressures of up to 500 tons safely on standard molding machines. Sourcing early DFM reviews simplifies parting line split lines, preventing soft shut-offs from crushing under high clamping pressures.
