Das direkte Bearbeiten von Kern- und Kavitätseinsätzen aus hochfesten Aluminiumblöcken ist die effektivste Strategie zur Verkürzung der Durchlaufzeiten beim Rapid Injection Molding. Traditionelle Werkzeugbauer verbringen Wochen mit langsamer Funkenerosion (EDM) und Wärmebehandlung von Hartstählen, um komplexe Kavitätsdetails zu erzielen. Die Verwendung von Weichmetallformen ermöglicht es Werkzeugbaubetrieben, komplexe dreidimensionale Merkmale direkt auf Hochgeschwindigkeits-CNC-Fräszentren zu fräsen und Musterteile innerhalb von 10 bis 15 Werktagen zu liefern. Das Verständnis der mechanischen Parameter, die die subtraktive Formenherstellung bestimmen, stellt sicher, dass Ihre Entwicklungsgruppe hohe Kapitalaufwandsbarrieren umgeht und gleichzeitig strenge Maßwiederholbarkeiten der Teile einhält.
Die Durchführung von Hochgeschwindigkeitsfräsoperationen an Weichlegierungen erfordert ein umfassendes Verständnis von Spindeldrehzahlen, Spanabfuhrverhalten und Oberflächenrauheitsgrenzen. Das präzise Zerteilen komplexer CAD-Dateien ermöglicht es erfahrenen Werkzeugbauern, Trennlinien, Entformungsschrägen und Wandstärken mit fortschrittlicher Formfüllsimulationssoftware zu analysieren. Die Zusammenarbeit mit einem erfahrenen Partner stellt sicher, dass Konstruktionsänderungen sicher in allen Phasen weitergegeben werden. Lassen Sie uns die physikalischen Vorteile von CNC-gefrästen Aluminiumformen untersuchen und prüfen, wie Hochgeschwindigkeitsspindeln Kleinserien-Werkzeugprogramme rationalisieren.
Inhaltsverzeichnis
1. Bearbeitbarkeitsvorteil: Aluminium drei- bis fünfmal schneller fräsen
2. Mehrachs-CNC-Fräsen für komplexe Kern- und Kavitätsgeometrien
3. Hochgeschwindigkeitsspindeln und Kühlmittelmanagement mit Überflutung
Bearbeitbarkeitsvorteil: Aluminium drei- bis fünfmal schneller fräsen
Frage: Warum lässt sich Aluminium so viel schneller CNC-fräsen als Werkzeugstahl? Aluminiumlegierungen weisen eine geringe Scherfestigkeit und hohe Wärmeleitfähigkeit auf, sodass CNC-Spindeln mit viel höheren Vorschüben und Geschwindigkeiten bei minimalem Werkzeugverschleiß laufen können.

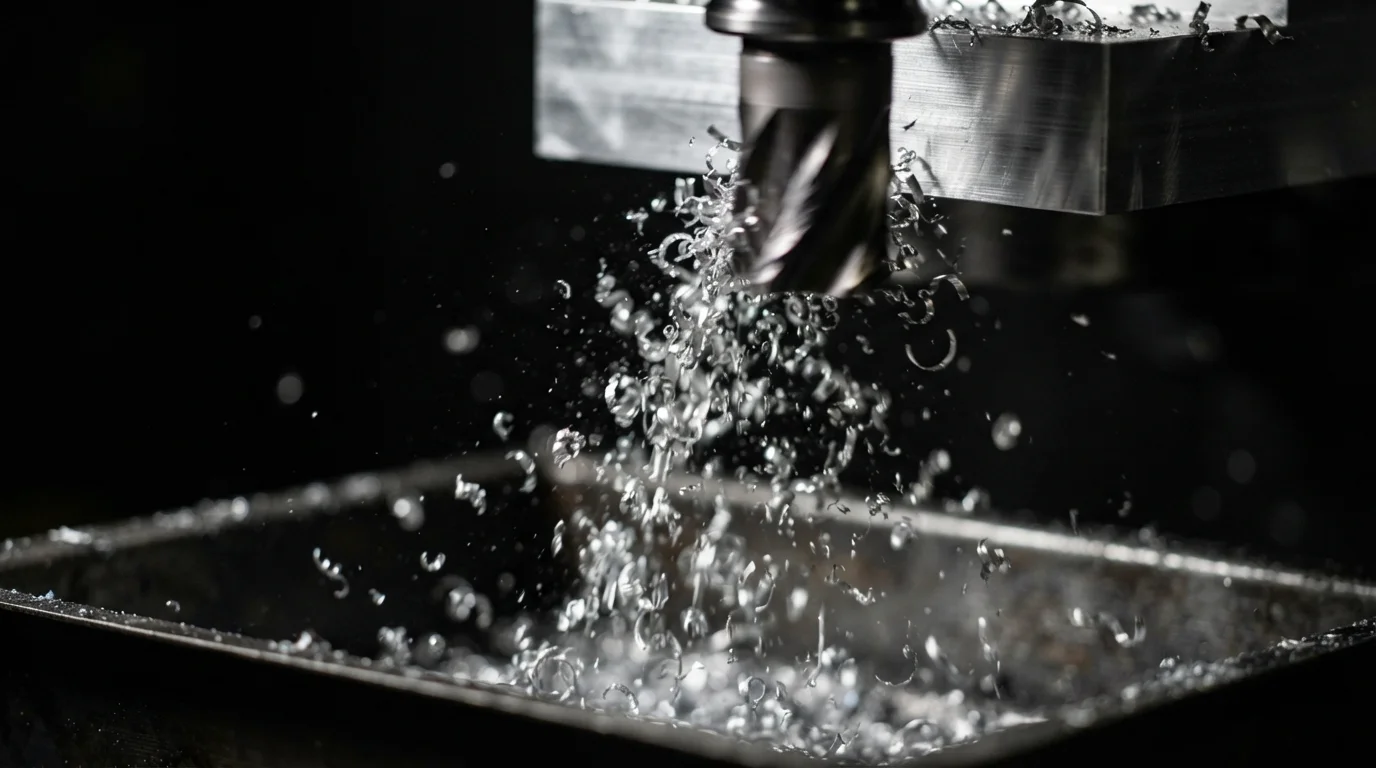

Die Auswahl des Rohmaterials für die Form bestimmt direkt die gesamten Programmierstunden und die aktive Maschinenzeit, die zum Fräsen komplexer Kavitätsblöcke erforderlich ist. Hochfeste Aluminium Legierungen wie AL7075-T6 lassen sich auf mehrachsigen Fräsmaschinen drei- bis fünfmal schneller fräsen als vorgehärtete Werkzeugstahl Sorten wie P20. Die Verwendung von Weichmetallblöcken ermöglicht es Maschinisten, aggressive Schnitttiefen zu wählen, ohne Fräserschwingungen oder Werkzeugbruch zu riskieren. Die schnelle Spanabfuhr beschleunigt die Kernherstellung, sodass Kleinserienformen innerhalb von Tagen die Spritzgießmaschine erreichen können.
Das Überspringen sekundärer Wärmebehandlungszyklen ist ein weiterer großer Zeitvorteil bei der Ausführung CNC-gefrästen Aluminiumformen Programme. Werkzeuge aus gehärtetem Stahl erfordern Vorbearbeitung, thermische Spannungsentlastung, Vakuumhärten und abschließendes Feinschleifen, um die angestrebten Rockwell-Härtegrade zu erreichen. Aluminium-Werkzeugplatten werden im vorgealterten T6-Zustand geliefert, sodass Werkzeugbauer Schrupp- und Schlichtdurchgänge in einem einzigen kontinuierlichen Bearbeitungszyklus ausführen können. Der Wegfall thermischer Verarbeitungsschritte verkürzt die gesamten Formenbau-Durchlaufzeiten um bis zu siebzig Prozent.
Mehrachs-CNC-Fräsen für komplexe Kern- und Kavitätsgeometrien

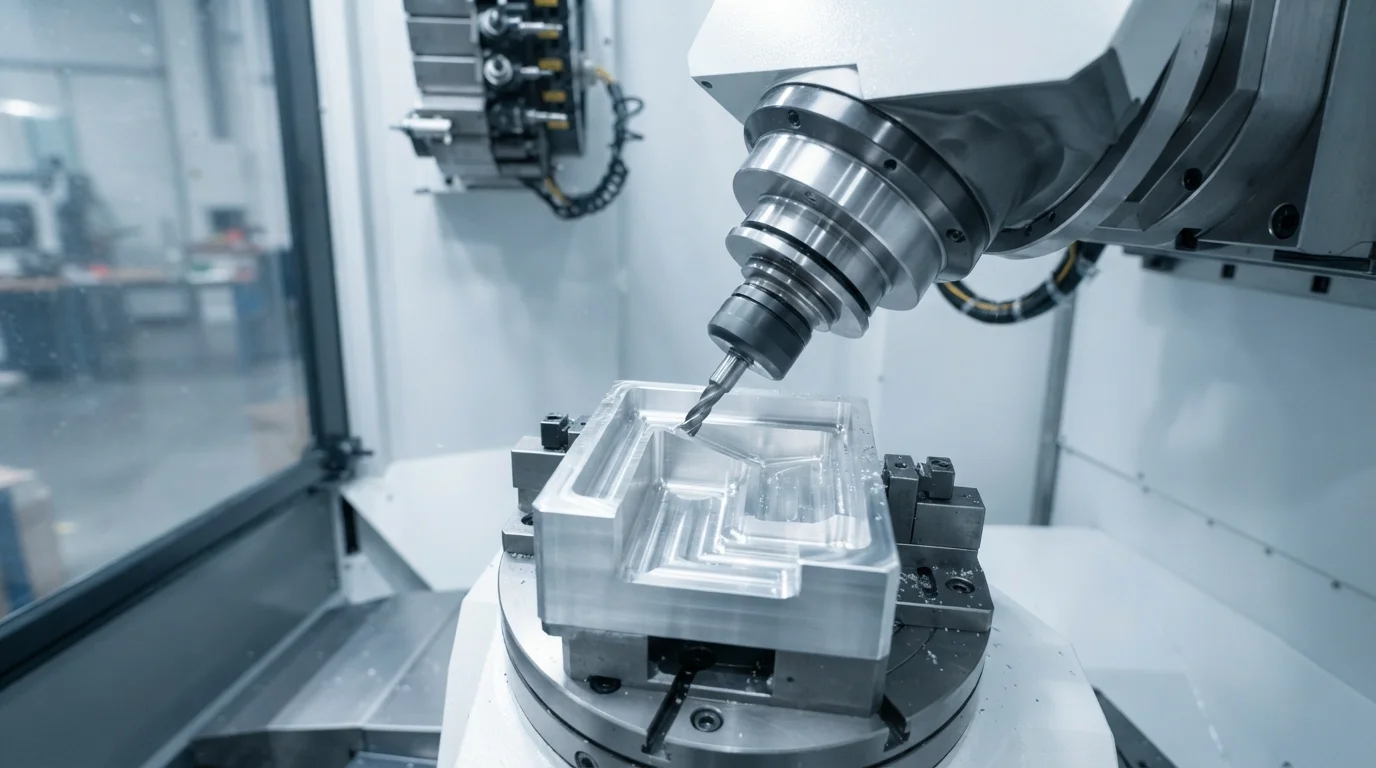

Frage: Wie profitiert der Aluminiumformenbau vom 5-Achs-CNC-Fräsen? Simultane Mehrachsbewegung ermöglicht es Fräsern, tiefe Taschen, komplexe Hinterschnitte und steile Schrägen in einer einzigen Aufspannung zu erreichen.
Komplexe Automobilzierleisten, Elektronikgehäuse und medizinische Gehäuse erfordern multidirektionalen Werkzeugzugang, um komplizierte innere Rippen und Boss-Positionen zu fräsen. Die Beschaffung eines speziellen CNC-Bearbeitungsservice Die Nutzung von 5-Achs-Simultanfräszentren ermöglicht es Werkzeugbauern, Fräser ohne erneutes Aufspannen des Rohlings in optimalen Winkeln zu positionieren. Die Bearbeitung in einer Aufspannung eliminiert menschliche Positionierungsfehler und bewahrt sub-Mikrometer-Koordinatenausrichtungen über komplexe Trennlinien und Auswerferstiftbohrungen hinweg. Symmetrische Bauteildesigns vereinfachen Spannvorrichtungen und reduzieren die anfänglichen Rüstzeiten drastisch.
Die Auswahl geeigneter Formkerneinsätze erfordert eine Abwägung zwischen rohen physikalischen Eigenschaften und den gesamten Werkzeugkosten. Diese technische Vergleichstabelle hebt die Bearbeitungseffizienz und Zyklusunterschiede zwischen weichen Aluminium- und harten Stahlformkernen hervor:
| Bearbeitungsparameter | AL7075-T6 Aluminiumform | P20 vorgehärteter Stahlform | Primärer Werkzeugvorteil |
|---|---|---|---|
| Spindeldrehzahl | 15.000 bis 24.000 U/min | 3.000 bis 8.000 U/min | Reduziert aktive Schrupp- und Schlichtmaschinenstunden |
| Materialabtragsrate | Hoch (bis zu 500 cm³/min) | Mäßig (80 bis 120 cm³/min) | Räumt tiefe innere Taschen schnell und ohne Rattern aus |
| Wärmebehandlung | Keine (vorgehärtet T6) | Erforderlich (Wärmebehandlung und Spannungsarmglühen) | Eliminiert wochenlange Wartezeiten für Wärmebehandlungen |
Hochgeschwindigkeitsspindeln und Kühlmittelmanagement mit Überflutung

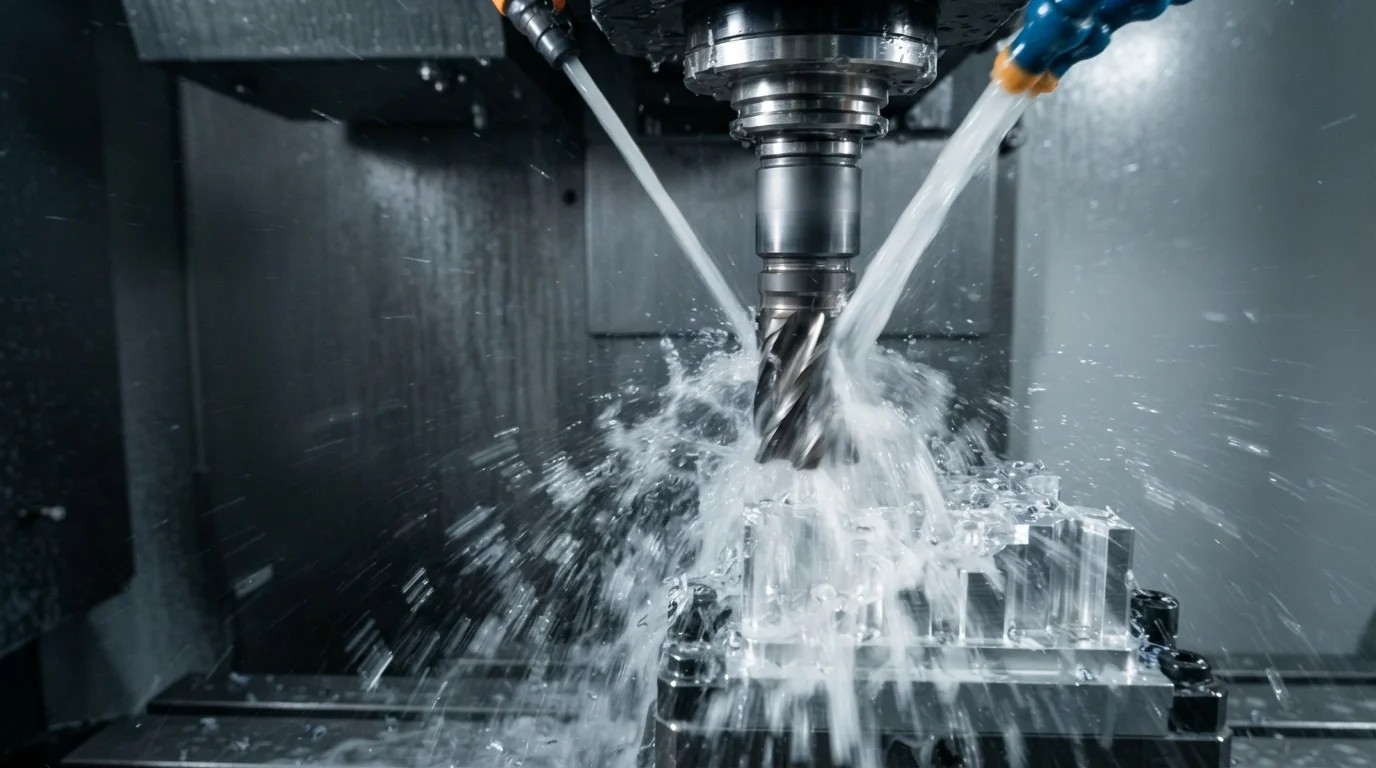

Frage: Warum ist kontinuierliches Überflutungskühlmittel beim Fräsen von Aluminium-Formkavitäten unerlässlich? Hochdruck-Kühlmittel spült Späne sofort aus tiefen Kanälen und verhindert, dass geschmolzenes Aluminium an den Werkzeugschneiden verschweißt.
Hochdrehzahlspindeln mit 18.000 bis 24.000 U/min erzeugen außergewöhnlich glatte Kavitätsoberflächen, die die manuellen Polierstunden nach der Bearbeitung direkt reduzieren. Hochdruck-Überflutungskühlmittelnebel muss kontinuierlich auf die Schneidzone sprühen, um Metallspäne sofort aus tiefen Kavitätentaschen zu spülen. Die Duktilität von Aluminium kann dazu führen, dass rohe Späne in den Frässchneiden verpacken, wenn der Kühldruck abfällt, was zu Werkzeugklemmen oder Oberflächenkratzern führt. Die Aufrechterhaltung einer hohen Fluidgeschwindigkeit stellt sicher, dass die Schneidzähne sauber bleiben, was direkt von der Maschine makellose Oberflächenrauheitswerte liefert.
Jucheng Precision verfügt über eine voll integrierte Fabrik mit Mehrachsen-Bearbeitungszentren und Präzisionsspritzgussmaschinen. Werksingenieure führen umfassende 24-Stunden-kostenlose DFM Überprüfungen durch, um Angusslagen, Trennlinien und Entformungsschrägen vor der Metallbearbeitung zu optimieren. Die Beschaffung eines dedizierten Schnellwerkzeugbau-Service Werkzeugs mit Aluminium- oder Weichstahlkernen liefert echte Spritzgussteile aus produktionsgerechten Harzen innerhalb von Wochen. Die Beschaffung hochwertiger Prototypen stellt sicher, dass Ihre Konstruktionen sicher starken dynamischen Kräften standhalten.
Die Zusammenarbeit mit einem zertifizierten Spritzguss-Service Spezialist stellt sicher, dass Ihre fertige Hardware dem Premium-Softwareerlebnis entspricht. Die manuelle Einholung Ihrer Angebote stellt sicher, dass erfahrene Ingenieure Ihre 3D-STEP-Dateien analysieren, um zusätzliche Möglichkeiten zur Optimierung Ihrer CNC-Fräsbahnen für Aluminiumformen zu finden. Die Beschaffung funktionaler ABS Teile, die aus weichen Metalleinsätzen geformt werden, schützt den entscheidenden Entwicklungs-Cashflow. Kundenspezifische Komponenten durchlaufen strenge Koordinatenmesstechnik-Prüfungen, um die exakte Maßhaltigkeit zu bestätigen.
Häufig gestellte Fragen (FAQ)
Wie lange dauert die typische Bearbeitungszeit für eine CNC-gefräste Aluminiumform?
Die Beschaffung hochpräziser physischer Mock-ups von Strukturverbindungen von einem professionellen Prototypenservice ist ideal für frühe Formstudien, aber diese CAD-Dateien verstoßen oft gegen die Physik des Spritzgießens in der Massenproduktion. Hochgeschwindigkeits-CNC-Spindeln können Kernkavitäten direkt aus massivem Aluminiummaterial innerhalb von 10 bis 15 Werktagen schneiden.
Wie beeinflussen CNC-Werkzeugbahnen die Oberflächengüte des geformten Kunststoffteils?
Fräserbahnen hinterlassen mikroskopische Werkzeugspuren, die direkt auf die Oberfläche des eingespritzten Kunststoffteils übertragen werden. Handpolieren mit Ölsteinen, Sandstrahlen oder chemische Texturierung entfernen diese Fräslinien und erzeugen glänzende oder matte Oberflächen auf den fertigen Formteilen.
Können Fräser mit kleinem Durchmesser dünne Verstärkungsrippenkanäle in Aluminium bearbeiten?
Hohe Spindeldrehzahlen von 15.000 bis 24.000 U/min ermöglichen es Fräsern mit kleinem Durchmesser, dünne Rippenkanäle schnell und mit minimaler Schnittkraft zu räumen. Hohe Rotationsgeschwindigkeiten verhindern Werkzeugauslenkungen und liefern direkt von der Maschine spiegelähnliche Kavitätsoberflächen.
