Die Entwicklung von Kunststoffteilen für Kleinserien erfordert von Produktdesignern und Werkzeugbauingenieuren innovative Wege, um die anfänglichen Kosten für den Formenbausatz zu minimieren. Die Beschaffung von vorbearbeiteten Aluminium-Spritzgussrahmen in Kombination mit modularen Einheitsformensystemen (MUD) ermöglicht es Fertigungsgruppen, die anfänglichen Investitionsausgaben um bis zu fünfzig Prozent zu senken. Die Standardisierung der Formenrahmenabmessungen ermöglicht es Werkzeugbaubetrieben, die kundenspezifische Rahmenfertigung vollständig zu umgehen und die Bearbeitungsarbeit ausschließlich auf kundenspezifische Kern- und Kavitätseinsätze zu konzentrieren. Die Eliminierung redundanter Stahlplatten schont den entscheidenden Entwicklungs-Cashflow und beschleunigt die Zeitpläne für die Einführung neuer Produkte (NPI) erheblich.
Das präzise Aufteilen komplexer dreidimensionaler CAD-Geometrien ermöglicht es erfahrenen Werkzeugmachern, Trennlinien, Entformungsschrägen und Wandstärken mit fortschrittlicher Formfluss-Simulationssoftware zu analysieren. Die Auswahl wiederverwendbarer Master Unit Die (MUD)-Basen macht den Bau einer vollständigen eigenständigen Formenbaugruppe für jede Kleinserieniteration überflüssig. Die Beschaffung Ihrer Komponenten von einem erfahrenen Partner stellt sicher, dass Konstruktionsänderungen sicher in allen Phasen umgesetzt werden. Lassen Sie uns untersuchen, wie standardisierte modulare Rahmen die Wirtschaftlichkeit der Kleinserienproduktion revolutionieren.
Inhaltsverzeichnis
1. Master Unit Die-Systeme und Mechanik wiederverwendbarer Formenbasen
2. Standardisierte Aluminium-Einsatzwerkzeuge versus kundenspezifische Werkzeugrahmen
3. Schnelle Formenwechsel für die Skalierung der Kleinserienproduktion
Master Unit Die-Systeme und Mechanik wiederverwendbarer Formenbasen
Frage: Was ist ein Master Unit Die (MUD)-Rahmensystem? MUD-Rahmen sind wiederverwendbare universelle Formenbasen, die in der Spritzgießmaschine montiert bleiben und es den Bedienern ermöglichen, kundenspezifische Kern- und Kavitätseinsatzplatten schnell auszutauschen.

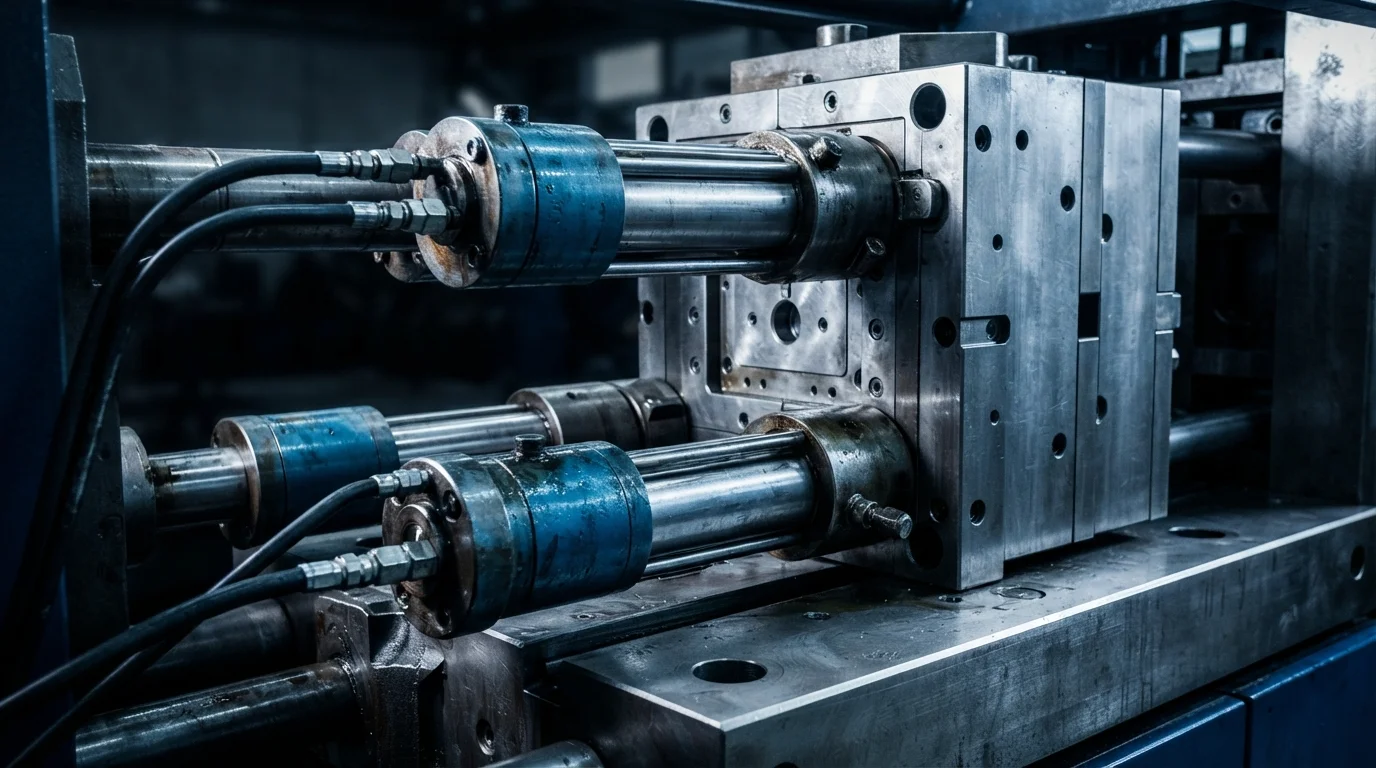

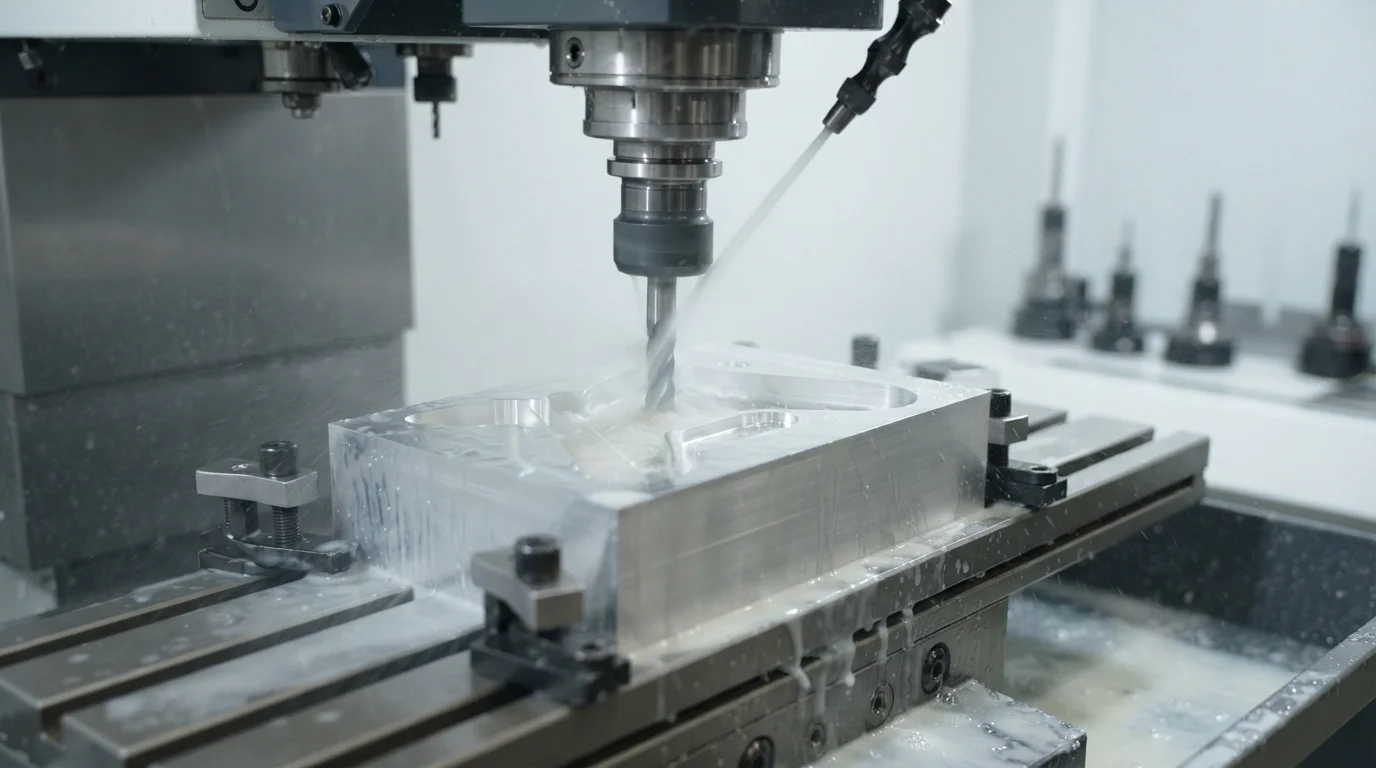

Modulare Einheitsformensysteme funktionieren, indem ein standardisierter Master-Rahmen dauerhaft in den Platten der Spritzgießmaschine eingespannt bleibt. Werkzeugmacher fertigen kundenspezifische Kern- und Kavitätsbegleiteinsätze aus hochfestem AL7075-T6 Aluminium, die direkt in die universellen Rahmentaschen eingesetzt werden. Die Beschaffung kundenspezifischer Begleiteinsätze von einem Fachmann Prototypenservice ist ideal für frühe Formstudien, aber diese CAD-Dateien verletzen oft die Physik der Massenproduktion im Spritzguss. Das präzise Aufteilen von CAD-Dateien ermöglicht es erfahrenen Werkzeugmachern, Trennlinienabdichtungen manuell zu analysieren.
Die Wiederverwendung von Master-Rahmen eliminiert die Kosten für die Bearbeitung kundenspezifischer Spannplatten, Auswerfergehäuse und Führungsbuchsen für jedes neue Design. Die Verwendung standardisierter Aluminium-Spritzgussrahmen reduziert den Rohmaterialbedarf und verkürzt die Gesamtwerkzeugvorlaufzeiten auf 10 bis 15 Werktage. Symmetrische Begleiteinsatzplatten gleiten innerhalb von Minuten an ihren Platz und gewährleisten enge physikalische Ausrichtungen unter hohen Schließkräften der Presse. Die Beschaffung dieser standardisierten Einsätze schützt Entwicklungsbudgets vor unnötigen Bearbeitungsstunden.
Beschaffung funktionaler CNC-Bearbeitungsservice Teile aus extrudierten Knüppeln aus ABS, Nylon (PA), oder Polypropylen (PP) liefert authentisches Materialverhalten vor dem Schneiden von Werkzeugstahl Kernblöcken. Diese detaillierte Materialvalidierung beseitigt mechanische Ausfallrisiken beim Übergang von Prototypen- zu Produktionsdesignkonfigurationen. Die frühzeitige Validierung verhindert teure technische Änderungen beim Hochskalieren auf hohe Stückzahlen. Spritzguss-Service. Die Standardisierung von unkritischen Freiräumen ermöglicht es Hochgeschwindigkeits-Frässpindeln, Rohmaterial schnell zu räumen und die Schnittleistung zu maximieren.
Standardisierte Aluminium-Einsatzwerkzeuge im Vergleich zu kundenspezifischen Werkzeugrahmen
Frage: Wie viel Geld sparen MUD-Rahmen im Vergleich zu kundenspezifischen Formbasen? Die Wiederverwendung eines standardisierten MUD-Masterrahmens spart 50% bis 90% der anfänglichen Werkzeugkosten, da Sie nur für die kundenspezifischen inneren Begleiteinsätze bezahlen.
Kundenspezifische eigenständige Formbasen erfordern den Kauf schwerer Stahlplatten, das Bohren langer Wasserlinienkanäle und die Montage komplexer Auswerferplattenbaugruppen von Grund auf. Die Beschaffung von Begleiteinsatzwerkzeugen aus vorgehärtetem P20 Stahl oder AL7075-Aluminium ermöglicht es Werkzeugbaubetrieben, Begleitplatten in der Hälfte der Zeit zu schneiden. Die Beschaffung eines dedizierten Schnellwerkzeugbau-Service unter Verwendung standardisierter Rahmen liefert echte spritzgegossene Komponenten aus produktionsgerechten Harzen innerhalb von Wochen. Die Beschaffung von Schnellwerkzeugen ermöglicht es Produktentwicklern, Anguss, Trennlinien und Entformungsschrägen unter realen Maschinendrücken zu validieren.
Die Auswahl der richtigen Formrahmenstruktur erfordert eine Abwägung zwischen Teileproduktionsvolumen und Gesamt-CapEx-Grenzen. Diese technische Vergleichstabelle zeigt die grundlegenden Kosten- und Umrüstzeitunterschiede zwischen kundenspezifischen eigenständigen Formbasen und modularen Unit-Die-Rahmen:
| Werkzeugsystem | Anfängliche Rahmeninvestition | Formumrüstzeit | Primärer Kostenvorteil |
|---|---|---|---|
| Kundenspezifische eigenständige Basis | Hoch (5.000 – 15.000 $) | 1 bis 2 Stunden (Vollständige Demontage) | Ausgelegt für Mehrfachkavitäts-Hochvolumenserienläufe |
| MUD-Basis (Aluminiumeinsätze) | Niedrig ($1.000 – $3.000 pro Einsatz) | 10 bis 15 Minuten (Schnellwechsel) | Reduziert die anfänglichen CapEx um 50% bis 90%, ideal für NPI-Skalierung |
Schnelle Formwechsel für die Skalierung der Kurzserienproduktion

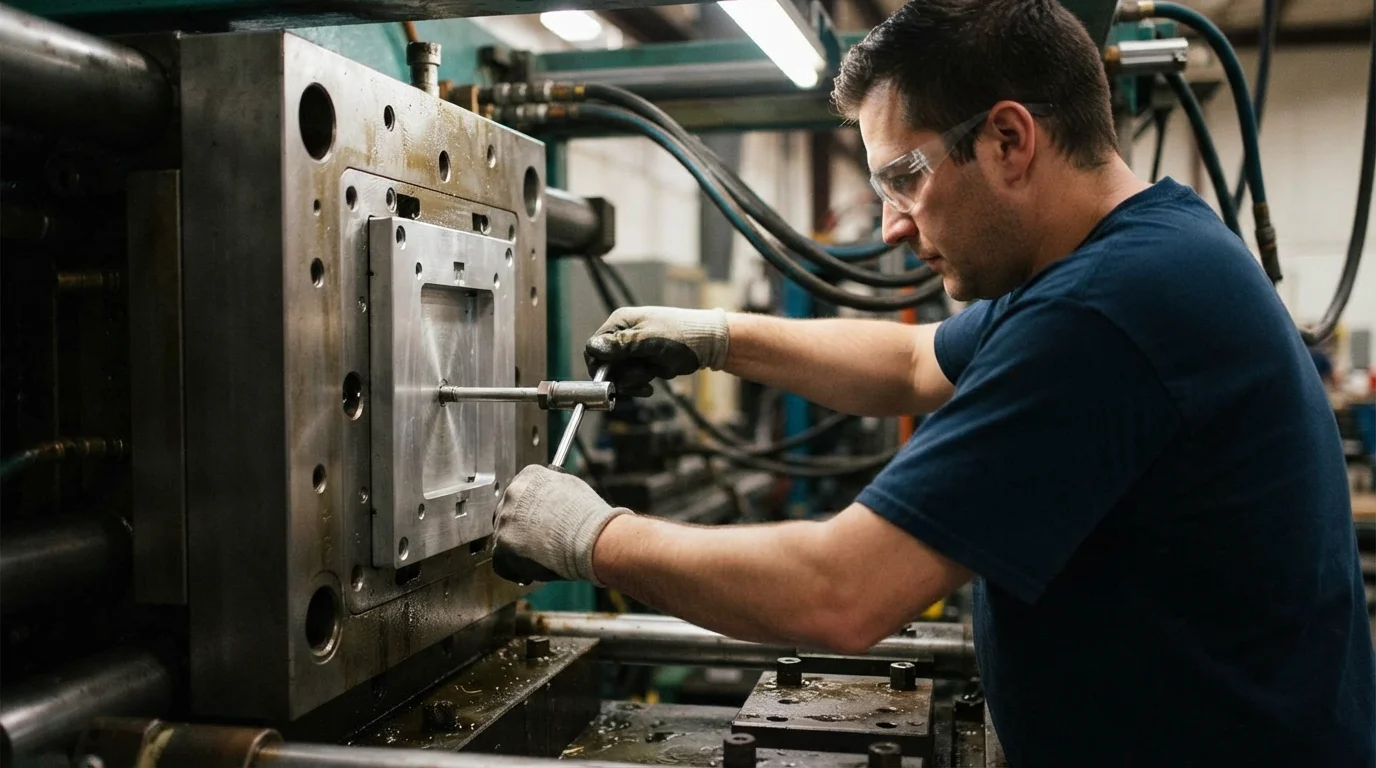

Frage: Wie schnell können Einsatzplatten in einem MUD-Rahmen ausgetauscht werden? Techniker lösen Schnellspannklemmen, um Begleiteinsatzwerkzeuge in 10 bis 15 Minuten zu wechseln, ohne den Hauptrahmen zu demontieren.
In modulare Einheitsformrahmen integrierte Schnellwechselverriegelungsmechanismen ermöglichen Maschinenbedienern den direkten Austausch von Begleiteinsätzen im Pressbett. Die Umgehung vollständiger Formdemontageverfahren eliminiert Pressenstillstandszeiten und ermöglicht effiziente Kleinserienproduktionen von 100 bis 10.000 Teilen. Die Beschaffung vielseitiger Aluminium-Spritzgussformrahmen hilft Herstellern, Familienformen oder mehrere Teilevarianten sicher hintereinander zu betreiben. Symmetrische Komponentendesigns vereinfachen Spannvorrichtungen und reduzieren die anfänglichen Einrichtungsarbeitsstunden drastisch.
Jucheng Precision verfügt über eine voll integrierte Fabrik mit Mehrachsen-Bearbeitungszentren und Präzisionsspritzgussmaschinen. Werksingenieure führen umfassende 24-Stunden-kostenlose DFM Bewertungen zur Optimierung von Angusslagen, Trennlinien und Schrägen vor der Metallbearbeitung. Die Beschaffung kundenspezifischer Aluminiumwerkzeugen Aufbauten bietet überlegene thermische Gleichgewichte über dünne und dicke Merkmale hinweg. Die Beschaffung hochwertiger Prototypen stellt sicher, dass Ihre Konstruktionen sicher extremen dynamischen Kräften standhalten.
Die Zusammenarbeit mit einem zertifizierten Hersteller hilft Ihnen, den Übergang von frühen visuellen Modellen zu Brückenwerkzeugen mit geringem Volumen nahtlos zu bewältigen. Die manuelle Einholung Ihrer Angebote stellt sicher, dass erfahrene Ingenieure Ihre 3D-STEP-Dateien analysieren, um zusätzliche Möglichkeiten zur Senkung Ihrer Kurzserien-Spritzgusskosten zu finden. Kundenspezifische Komponenten durchlaufen strenge Koordinatenmessungen, um die genaue Maßhaltigkeit zu bestätigen. Die Beschaffung hochwertiger Prototypen stellt sicher, dass Ihre Konstruktionen sicher extremen dynamischen Kräften standhalten.
Häufig gestellte Fragen (FAQ)
Was sind die Standardkonfigurationen für Master Unit Die (MUD)-Rahmen?
Master Unit Die (MUD)-Rahmen bieten Platz für einkavitäre U-Stil-, Doppel-H-Stil- und Vierfach-Begleiteinsatzkonfigurationen. Die Standardisierung von Rahmengrößen ermöglicht es Formenbauern, die Produktion von einzelnen Prototypeneinsätzen bis hin zu Mehrteil-Familienformen einfach zu skalieren.
Wie viele Spritzzyklen können Aluminium-Begleiteinsatzwerkzeuge überstehen?
Aus hochfestem AL7075-T6-Aluminium gefertigte Begleiteinsatzplatten überstehen problemlos 10.000 bis 50.000 Spritzzyklen beim Formen von nicht abrasiven Thermoplasten. Der Einbau von vorgehärteten P20-Stahlangusseinsätzen verlängert die Gesamtlebensdauer der Form beim Verarbeiten von glasfaserverstärkten Harzen.

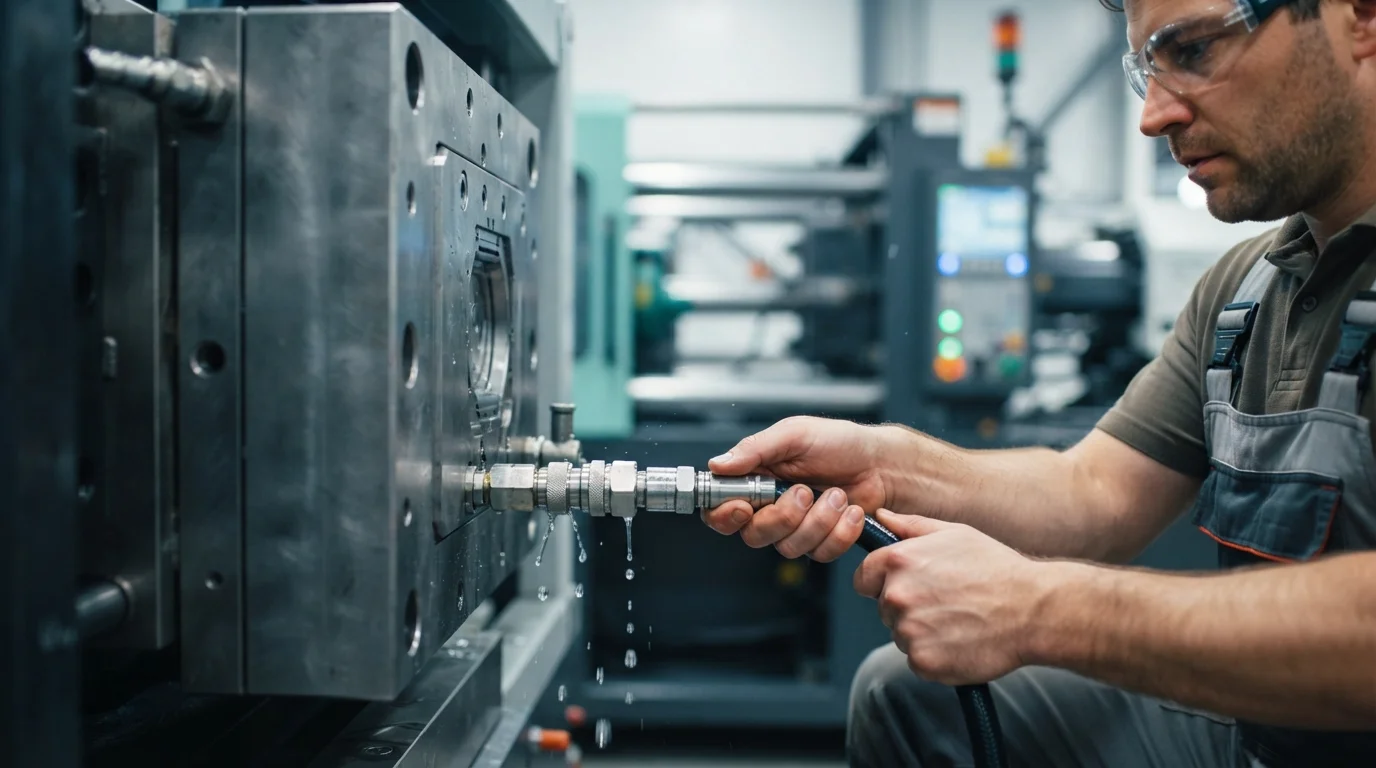

Wie werden Wasserleitungen in schnellwechselbaren MUD-Einsatzplatten angeschlossen?
Standard-MUD-Rahmen verfügen über integrierte Wasserkreisverteiler, die über Schnellkupplungen direkt an die Kühlkanäle der zugehörigen Einsätze angeschlossen werden. Eine gleichmäßige Wärmeableitung stellt sicher, dass geformte Kunststoffteile schnell abkühlen, ohne dass es zu unterschiedlichem Schrumpf oder Verzug kommt.
