Die Konstruktion von Kunststoff-Hardware für kurze Serien erfordert eine sorgfältige Bewertung der Entformungsrichtungen, um zu verhindern, dass geometrische Merkmale Teile in Kernkavitäten einschließen. Merkmale wie seitliche Löcher, innere Schnappnasen oder äußere Haken stellen Hinterschnitte dar, die verhindern, dass das Teil entlang des primären Ausstoßvektors gerade heraus ausgeworfen wird. Die frühzeitige Einholung technischer Überprüfungen ermöglicht es Konstruktionsteams, problematische Geometrien zu identifizieren, bevor Metall geschnitten wird, und hält die anfänglichen Formenherstellungskosten minimal. Intelligente CAD-Modifikationen eliminieren komplexe bewegliche Formkomponenten und stellen sicher, dass Teile mit geringem Volumen sauber aus weichen Kavitäten austreten, ohne zu verkratzen oder zu reißen.

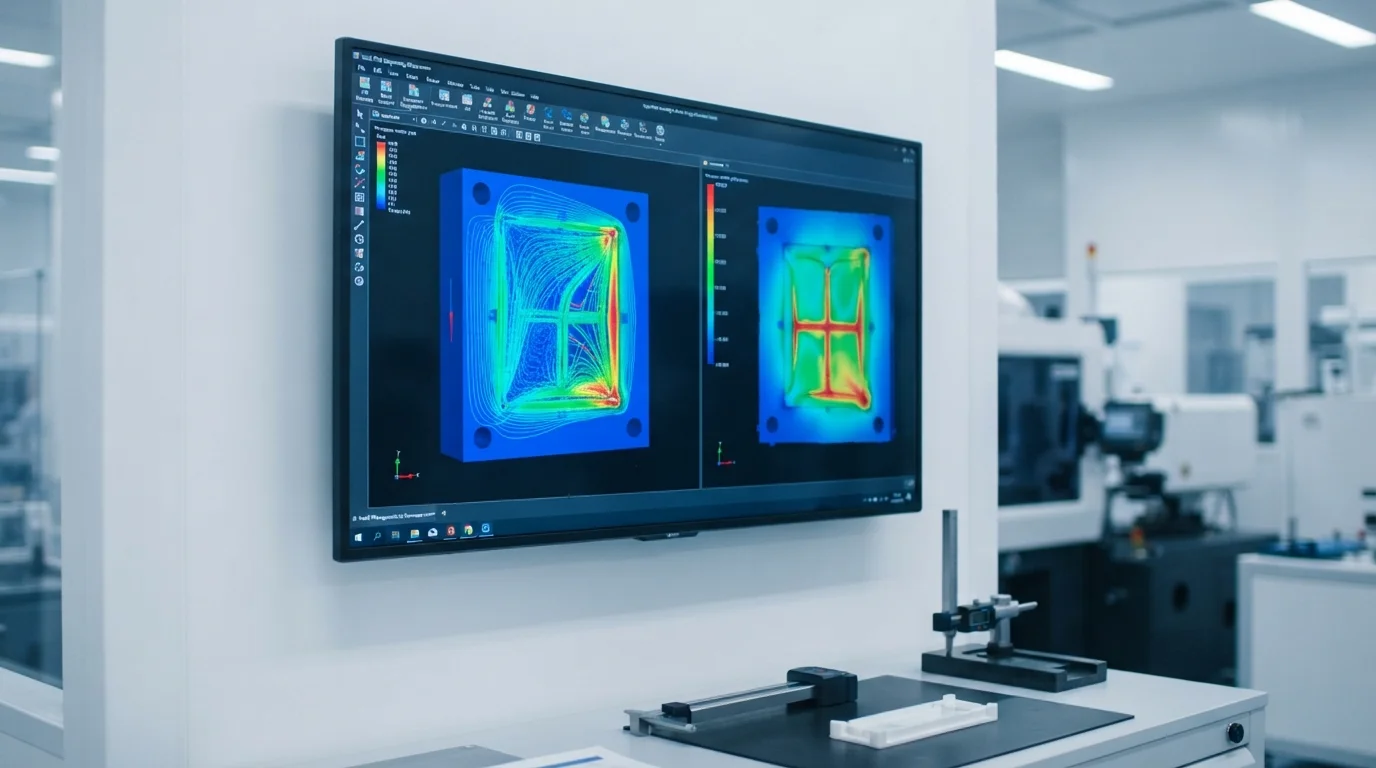

Das präzise Schneiden komplexer dreidimensionaler CAD-Geometrien ermöglicht es erfahrenen Werkzeugmachern, Trennlinien, Entformungsschrägen und Wandstärken mit fortschrittlicher Formfüllsimulationssoftware zu analysieren. Die Verwaltung von Hinterschnitten im Rapid Tooling Konfigurationen hilft Produktteams, die Formenkomplexität mit den anfänglichen Investitionsausgaben abzuwägen. Die Beschaffung Ihrer Kopien von einem erfahrenen Partner stellt sicher, dass Konstruktionsänderungen sicher über alle Phasen hinweg weitergegeben werden. Lassen Sie mich Sie durch bewährte Konstruktionstricks führen, die teure mechanische Schieber bei Prototypenläufen mit geringem Volumen umgehen.
Inhaltsverzeichnis
1. Hinterschnittgeometrie und warum sie die Formenkosten erhöht
2. Eliminierung von Hinterschnitten durch Durchgangskerne und Trennlinienverschiebungen
3. Handbestückte Einsätze versus automatische hydraulische Schieber
Hinterschnittgeometrie und warum sie die Formenkosten erhöht

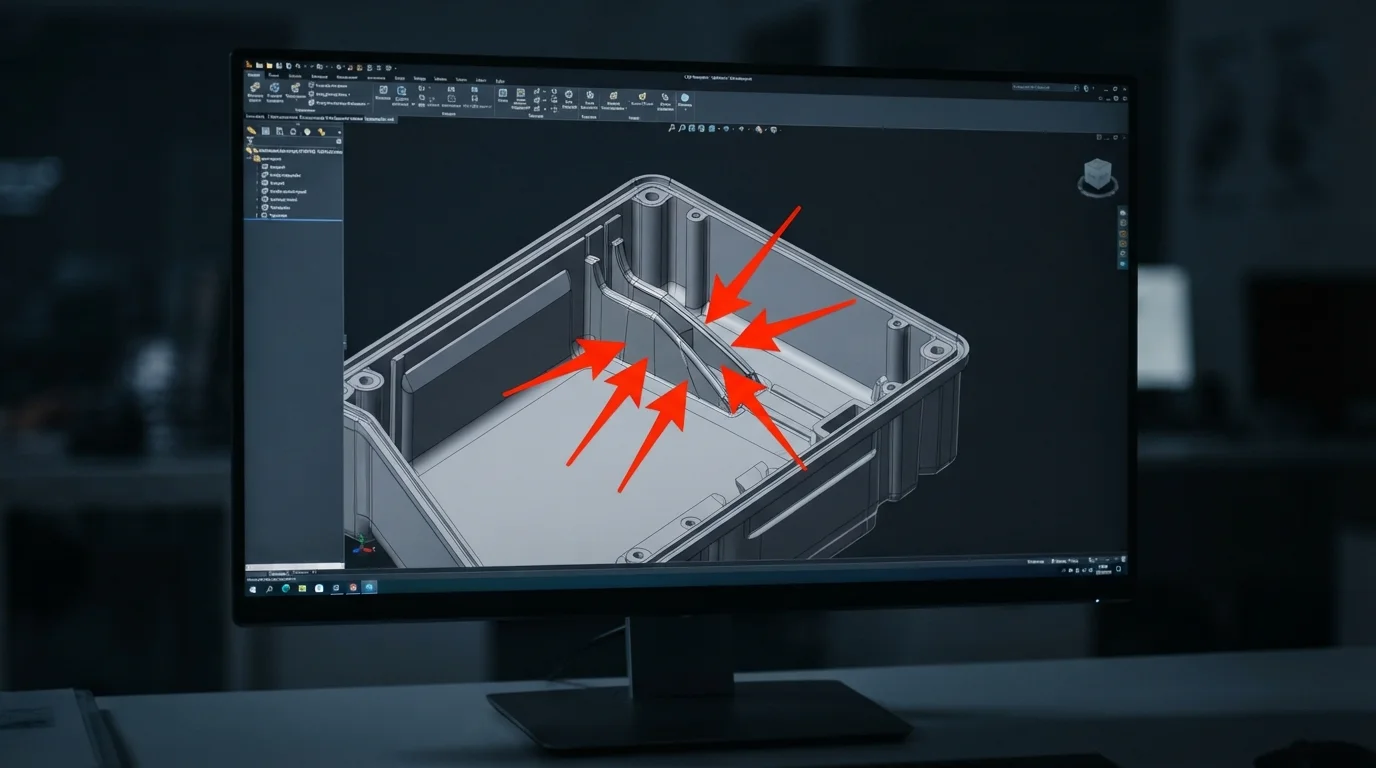

Frage: Was ist ein Hinterschnitt beim Spritzgießen von Kunststoff? Ein Hinterschnitt ist jeder Vorsprung, jedes Loch oder jeder vertiefte Bereich, der verhindert, dass ein geformtes Teil gerade entlang der primären Öffnungsachse der Form ausgeworfen wird.
Standard-Spritzgussformen mit geradem Zug öffnen und schließen sich entlang einer einzigen Koordinatenachse, wodurch jeder senkrechte Vorsprung oder jedes Loch sofort ein Ausstoßhindernis darstellt. Das Herausdrücken eines Teils mit ungeminderten Hinterschnitten aus dem Kern reißt die Polymerhaut oder zerdrückt weiche Aluminiumkavitätenwände vollständig. Werkzeugmacher müssen bewegliche Seitenaktionen wie hydraulische Schieber oder abgewinkelte Heber einbauen, um das Hinterschnittmerkmal klar zu ziehen, bevor das Teil ausgeworfen wird. Das Hinzufügen dieser beweglichen Stahlkomponenten erhöht die Formenherstellungsstunden dramatisch und treibt die anfänglichen Werkzeugbudgets in die Höhe.
Die Einhaltung umfassender Designrichtlinien für Rapid Tooling ermöglicht es Produktentwicklern, die Formenkomplexität zu minimieren, bevor sie sich auf rohe Metallkernblöcke festlegen. Die Beschaffung eines dedizierten Schnellwerkzeugbau-Service Programms mit AL7075-T6 Aluminium oder weichen P20 Werkzeugstahl liefert echte spritzgegossene Komponenten aus produktionsreifen Harzen innerhalb von Wochen. Weiche Metallkavitäten leiten Wärme schnell ab, verkürzen Kühlzyklen und steigern die Produktionsgeschwindigkeit. Die Eliminierung unnötiger mechanischer Schieber schützt weiche Aluminium-Sperrkanten vor vorzeitigem Verschleiß.
Beseitigung von Hinterschneidungen durch Durchgangskerne und Teilungsebenenverschiebungen
Frage: Wie beseitigen Durchgangsverschlüsse Hinterschneidungen in Formen? Das Platzieren eines Lochs oder Ausschnitts direkt unter einer inneren Schnapplasche ermöglicht es den Kern- und Kavitätshälften, sich durch das Loch zu treffen und den Haken ohne bewegliche Schieber zu formen.

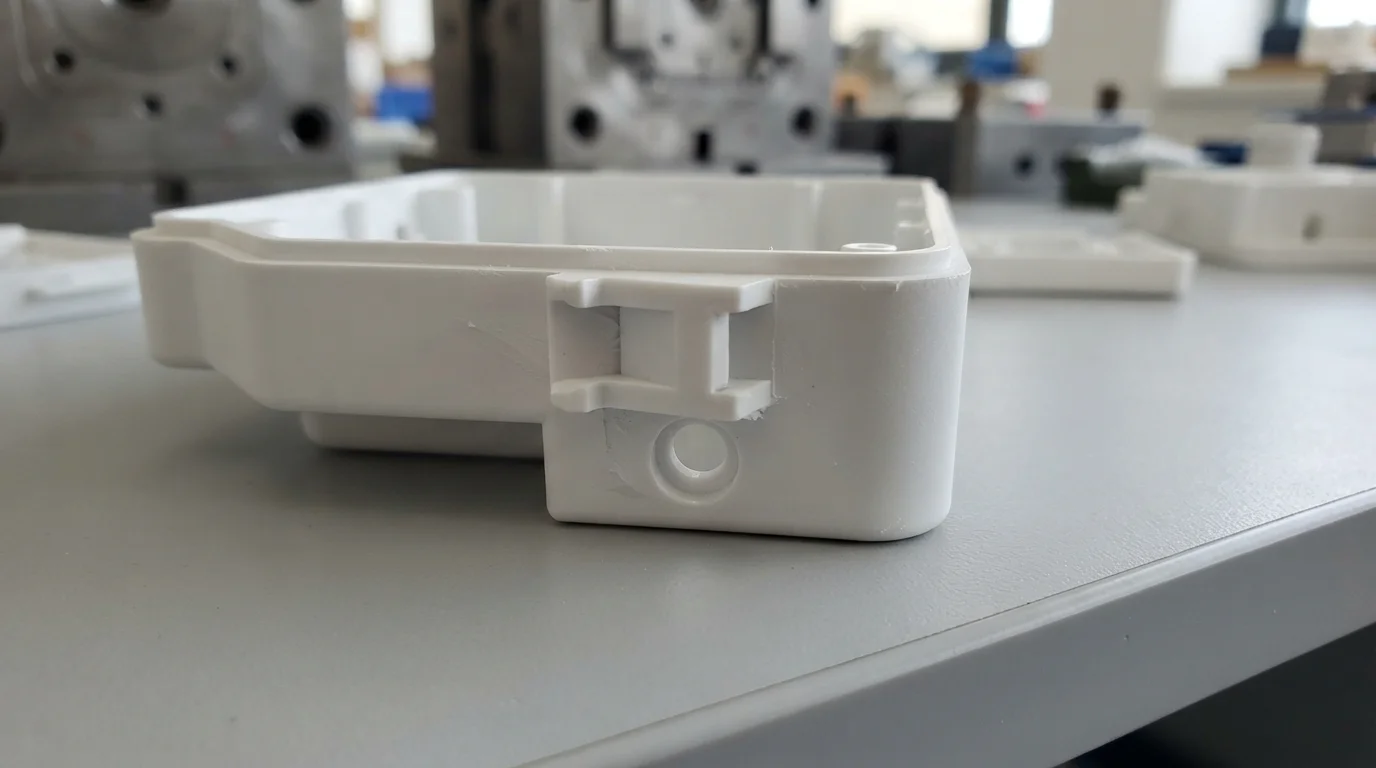

Die Neugestaltung von Bauteilgeometrien, um Hinterschneidungen zu umgehen, stellt die effektivste DFM-Strategie dar, um die Kosten für Schnellformen niedrig zu halten. Die Implementierung von Durchgangskernen – das Platzieren eines kleinen rechteckigen Ausschnitts direkt unter einer Schnapplasche – ermöglicht es der gegenüberliegenden Formhälfte, durchzugreifen und die Hinterschneidungs-Verriegelungsfläche zu formen. Kern- und Kavitätsstahl schließen sich sauber durch den Ausschnitt gegeneinander ab und formen den Verriegelungshaken, ohne dass bewegliche Schieber erforderlich sind. Die frühzeitige Einholung von DFM-Reviews stellt sicher, dass diese einfache Ausschnittsmodifikation integriert wird, bevor rohe Formblöcke geschnitten werden.
Das Verschieben der Formteilungsebene ist eine weitere bewährte Technik, um äußere seitliche Hinterschneidungen an gekrümmten Gehäusen zu lösen. Wenn die Teilungsebene so positioniert wird, dass sie die Mitte eines seitlichen Lochs oder einer Nase schneidet, wird die Hinterschneidung zu einem geraden Auswerfmerkmal, das sich natürlich löst, wenn sich die Formhälften trennen. Die Beschaffung von funktionalen Teilen, die aus massiven technischen Kunststoffen wie ABS, Nylon (PA), oder Polycarbonat (PC) geformt sind, bietet authentisches Materialverhalten unter dynamischer Belastung. Die frühzeitige Behandlung von Hinterschneidungen in Rapid-Tooling-CAD-Modellen verhindert teure Werkzeugmodifikationen während der Vorserienversuche.
Handbestückte Einsätze versus automatische hydraulische Schieber
Frage: Wie senken handbestückte Einsätze die Kosten für Schnellwerkzeuge? Maschinenbediener platzieren lose Stahleinsätze manuell in der Formkavität vor jedem Zyklus und umgehen damit Tausende von Dollar für automatische Schiebermechanismen bei kurzen Läufen.

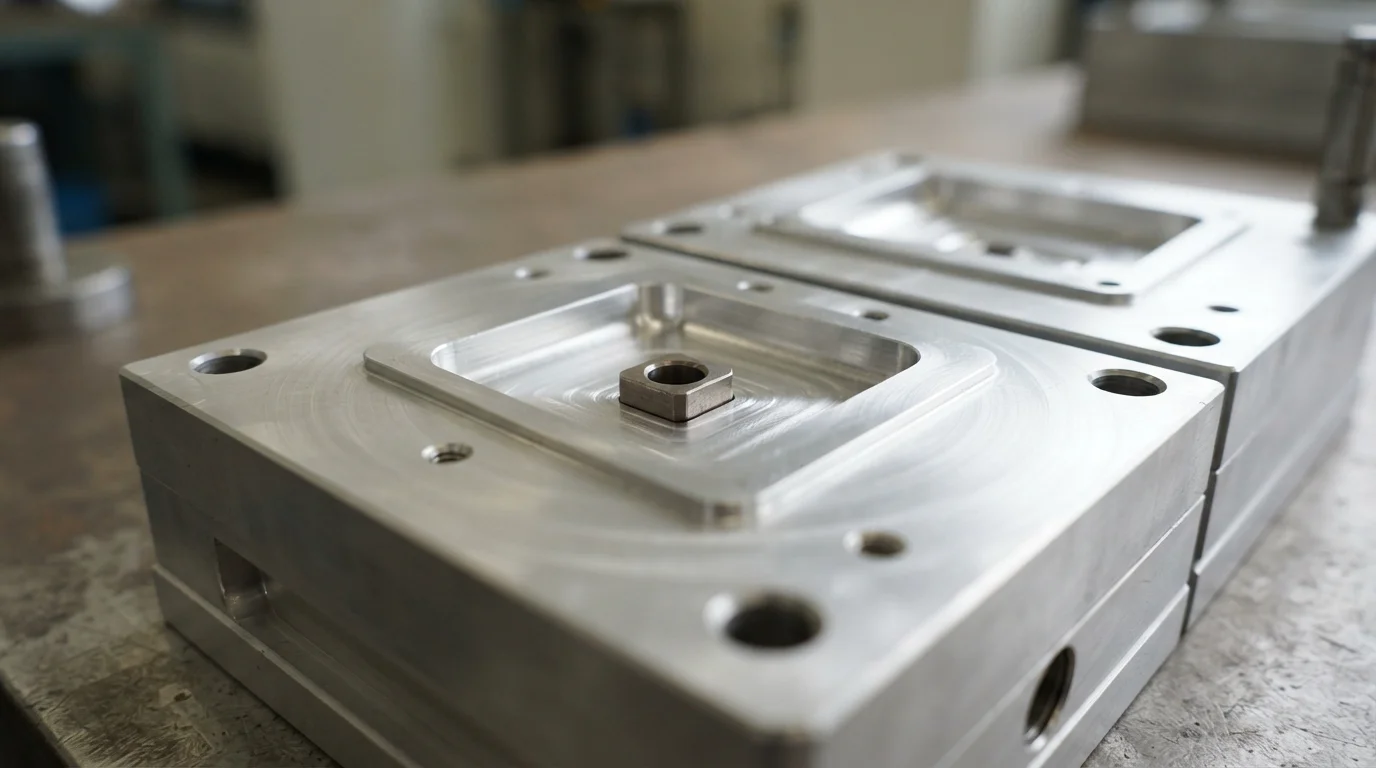

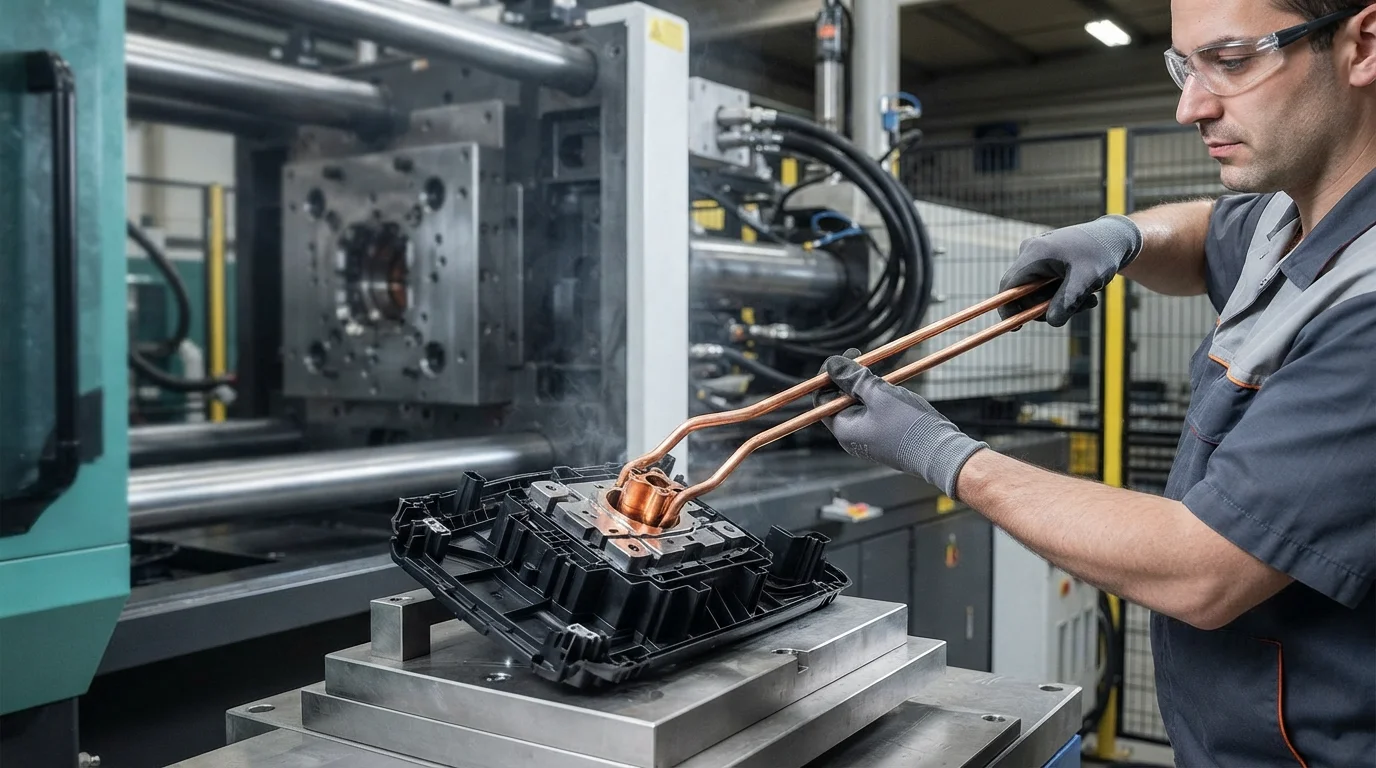

Wenn eine Hinterschneidung nicht neu konstruiert oder auf eine Teilungsebene verlagert werden kann, bieten handbestückte Einsätze eine äußerst kostengünstige Zwischenlösung. Bediener platzieren manuell kleine lose Kernteile aus Aluminium oder Stahl in die offene Formkavität vor jedem Spritzzyklus. Geschmolzenes Harz fließt um den Einsatz und formt die Hinterschneidung sauber. Nach dem Spritzen wird das Teil mit dem losen Einsatz ausgeworfen, sodass der Bediener den Einsatz auf einer Werkbank herausschlagen und im nächsten Zyklus wiederverwenden kann. Die Umgehung automatischer hydraulischer Schieber spart bis zu 50 Prozent der anfänglichen Formherstellungskosten für Kurzserienprogramme.
Jucheng Precision betreibt eine vollständig integrierte Fabrikeinrichtung mit sowohl mehrachsigen CNC-Bearbeitungsservice Zentren als auch Präzisionsspritzgussmaschinen. Fabrikingenieure liefern umfassende 24-Stunden-kostenlose DFM Reviews, um Anschnittpositionen, Teilungsebenen und Hinterschneidungskonfigurationen zu optimieren, bevor Metall geschnitten wird. Die Beschaffung funktionaler Teile von einem professionellen Prototypenservice oder Bridge-Mold-Betrieb stellt sicher, dass Ihr Team ehrliche, kostensparende Ratschläge für Ihr spezifisches Produktionsvolumen erhält. Die effiziente Verwaltung von Hinterschneidungen im Rapid Tooling gewährleistet, dass Ihr Produkt reibungslos von frühen Prototypen bis zur Massenproduktion skaliert.
Die Zusammenarbeit mit einem zertifizierten Spritzguss-Service Spezialist stellt sicher, dass Ihre fertige Hardware das Premium-Softwareerlebnis erfüllt. Die manuelle Einholung Ihrer Angebote stellt sicher, dass erfahrene Ingenieure Ihre 3D-STEP-Dateien analysieren, um zusätzliche Möglichkeiten zur Beseitigung von Hinterschneidungen und zur Senkung der Werkzeugkosten zu finden. Kundenspezifische Komponenten werden strengen Koordinatenmessprüfungen unterzogen, um die genaue Maßhaltigkeit zu bestätigen. Die Beschaffung hochwertiger Prototypen stellt sicher, dass Ihre Konstruktionen so gebaut sind, dass sie schweren dynamischen Kräften sicher standhalten.
Häufig gestellte Fragen (FAQ)
Was ist der einfachste Weg, eine innere Hinterschneidung zu beseitigen, ohne Formkosten zu erhöhen?
Durchgangsverschlüsse und Teilungsebenenverschiebungen sind die einfachsten Konstruktionsänderungen, um Hinterschneidungen ohne zusätzliche Formkosten zu beseitigen. Das Platzieren eines kleinen Ausschnitts direkt unter einer Schnapplasche ermöglicht es der gegenüberliegenden Formhälfte, den Verriegelungshaken ohne bewegliche Schieber zu formen.
When should hand-loaded inserts be chosen over automatic side sliders?
Hand-loaded inserts are placed manually inside the mold cavity before each cycle, making them ideal for short runs of 100 to 5,000 parts. Automatic hydraulic sliders move automatically with the mold opening action, adding thousands to initial mold costs but enabling fast cycle times for high-volume runs.
Can flexible elastomers bump off small undercut features without slides?
Flexible elastomers like TPU or Polyethylene can pop off small, rounded undercuts during ejection without damaging the mold or part. Rigid engineering plastics like PC or Nylon, however, will shear or stress-whiten if pulled past an undercut without proper draft or moving inserts.
