Das Einspritzen von geschmolzenen Thermoplasten in weiche Formkavitäten erfordert eine präzise Kontrolle über die Positionen des Polymereintritts, um Oberflächenschlieren, Lufteinschlüsse und vorzeitiges Einfrieren des Anschnitts zu verhindern. Die strategische Positionierung des Einspritzeingangs bestimmt, wie flüssiges Harz die Kavität füllt, wo sich die Schmelzfronten treffen und wo sichtbare Anschnittreste erscheinen. Die frühzeitige Einholung von technischem DFM-Feedback stellt sicher, dass die Werkzeugbauer die Eintrittspunkte in starken Wandabschnitten platzieren, um eine vollständige volumetrische Füllung vor dem Einfrieren des Anschnitts zu gewährleisten. Die strategische Umsetzung von Anschnittplatzierung im Rapid Tooling schützt Ihre Entwicklungsbudgets, indem kosmetische Fehler und strukturelle Bindenähte eliminiert werden.
Die Auswahl geeigneter Fertigungsmethoden balanciert Rohstoffeigenschaften mit schnellen Durchlaufzeiten während der frühen Testphase. Das präzise Schneiden komplexer dreidimensionaler CAD-Dateien ermöglicht es erfahrenen Werkzeugbauern, Trennlinien, Entformungsschrägen und Wandstärken mit fortschrittlicher Moldflow-Simulationssoftware zu analysieren. Die Beschaffung Ihrer Komponenten von einem erfahrenen Partner stellt sicher, dass Designänderungen sicher über alle Stufen hinweg weitergegeben werden. Lassen Sie uns gängige Anschnitttypen, Bindenähtkontrollen und DFM-Regeln erkunden, die Sichtflächen makellos halten.
Inhaltsverzeichnis
1. Arten von Anschnitten in weichen Aluminium- und Stahlformen
2. Vermeidung von Bindenähten und Lufteinschlüssen
3. Minimierung von Anschnittresten auf kosmetischen Sichtflächen
Arten von Anschnitten in weichen Aluminium- und Stahlformen
Frage: Was ist der häufigste Anschnitttyp für das Rapid Injection Molding? Kantenanschnitte sind die beliebteste Wahl, da sie einfach in Aluminiumkavitäten zu bearbeiten sind und eine Vielzahl von Harzviskositäten aufnehmen.

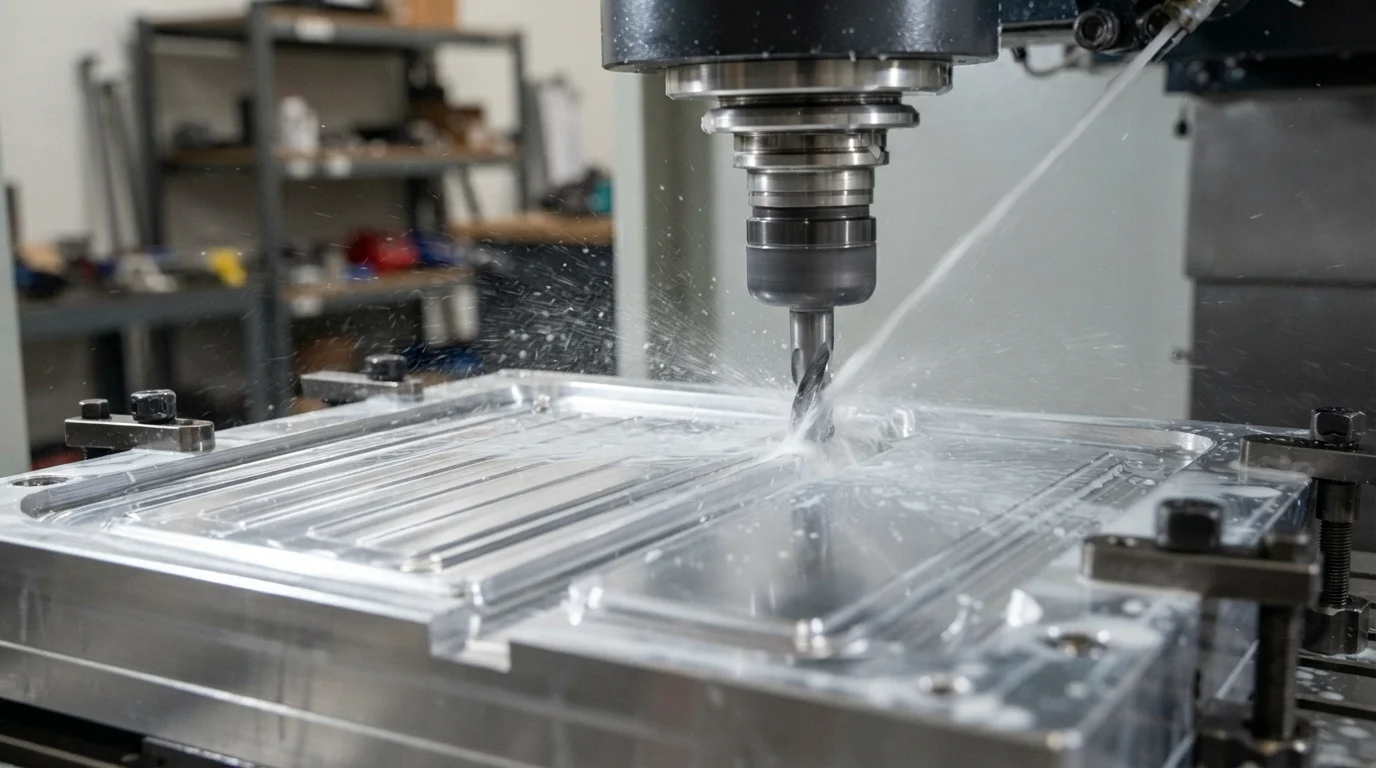

Die Auswahl des richtigen Anschnittstils beinhaltet das Abwägen der anfänglichen Formherstellungskosten gegen die manuellen Nachbearbeitungsstunden für das Entgraten. Kantenanschnitte führen flüssiges Harz entlang der primären Trennlinie ein, sodass Werkzeugbauer Angusskanäle schnell mit standardmäßigen mehrachsigen CNC-Bearbeitungsservice Schaftfräsern bearbeiten können. Tunnel- oder Unterwasseranschnitte verjüngen sich unterhalb der Trennlinie und scheren sich beim Auswerfen des Teils automatisch ab, wodurch manuelles Nachschneiden entfällt. Die Beschaffung eines dedizierten Schnellwerkzeugbau-Service unter Verwendung von weichen Metallplatten stellt sicher, dass Angusskanäle leicht modifiziert werden können, wenn Moldflow-Simulationen Füllungsverzögerungen aufzeigen.
Die Bewertung von Teilgeometrien durch Anschnittpositionierung in Rapid-Tooling-Protokollen erfordert die Abstimmung von Anschnittmechanismen mit den Produktionsvolumenanforderungen. Wichtige Anschnittkonfigurationen für Kurzserienwerkzeuge umfassen:
- Kantenanschnitte (Standard-Seiteneintritt)— Einfache rechteckige Kanäle, die leicht entlang von Trennlinien bearbeitet werden können, ideal für nicht-kosmetische Gehäuse
- Unterwasseranschnitte (Tunneleingang)—Konische Kanäle, die sich beim Entformen automatisch abscherren und Markierungen unterhalb der Trennebene verbergen
- Direkte Angusskanäle (zentraler Eintritt)—Schwere kreisförmige Eintrittspunkte, die große dickwandige Teile direkt von der Maschinendüse speisen
Vermeidung von Bindenähten und eingeschlossenen Lufteinschlüssen
Frage: Wie steuert die Anschnittposition die Platzierung von Bindenähten? Polymer-Schmelzefronten teilen sich um Kernstifte und treffen stromabwärts wieder zusammen, wodurch eine strategische Anschnittführung unerlässlich ist, um Bindenähte in nicht-strukturelle Bereiche zu verlagern.

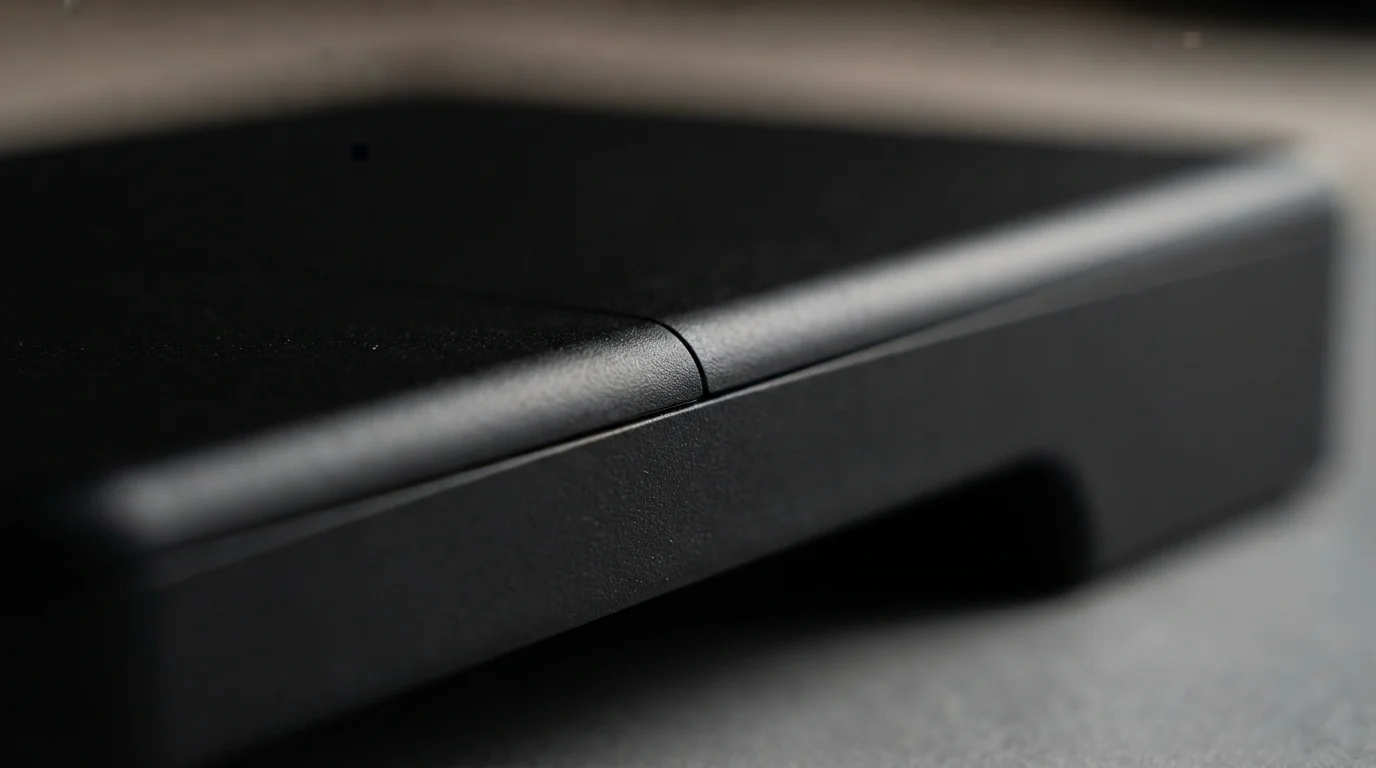

Geschmolzener Kunststoff, der durch innere Kernstifte oder Boss-Merkmale geteilt wird, muss um Hindernisse fließen und wieder zusammenfließen, wodurch eine kosmetische Naht entsteht, die als Bindenahl bezeichnet wird. Die strategische Positionierung der Eintrittspunkte stellt sicher, dass sich die Polymer-Schmelzefronten unter hoher Temperatur und Nachdruck treffen, wodurch die mechanische Bindungsfestigkeit entlang der Verbindungsnaht maximiert wird. Die Beschaffung funktionaler Teile, die aus massiven technischen Kunststoffen wie ABS, Nylon (PA), oder Polycarbonat (PC) geformt werden, bietet authentisches Materialverhalten unter dynamischer Belastung. Die Einhaltung etablierter Designrichtlinien für Rapid Tooling verhindert, dass sich Bindenähte in der Nähe von hochbelasteten Montagelöchern bilden.
Die Bewertung der Polymer-Fließlängen hilft Ingenieuren, Lufteinschlüsse zu vermeiden, die Kunststoff verbrennen, wenn sie während des schnellen Spritzgießens komprimiert werden. Diese technische Vergleichstabelle skizziert die Auswahlparameter für Anschnitte basierend auf Teileaussehen und Produktionsvolumen:
| Anschnittstil | Entgratungsmethode | Kosmetischer Einfluss | Primärer Werkzeugvorteil |
|---|---|---|---|
| Kantenanschnitt | Manuelles Nachschneiden | Leaves square vestige on parting line | Economical, simple to machine in aluminum |
| Submarine Gate | Automatic shearing on ejection | Leaves tiny round dot below parting line | Eliminates manual labor, ideal for short runs |
| Direct Sprue Gate | Manual clipping | Leaves large circular sprue mark | Low pressure drop, fills heavy wall sections |
Minimizing Gate Vestige Marks on Cosmetic Show Surfaces

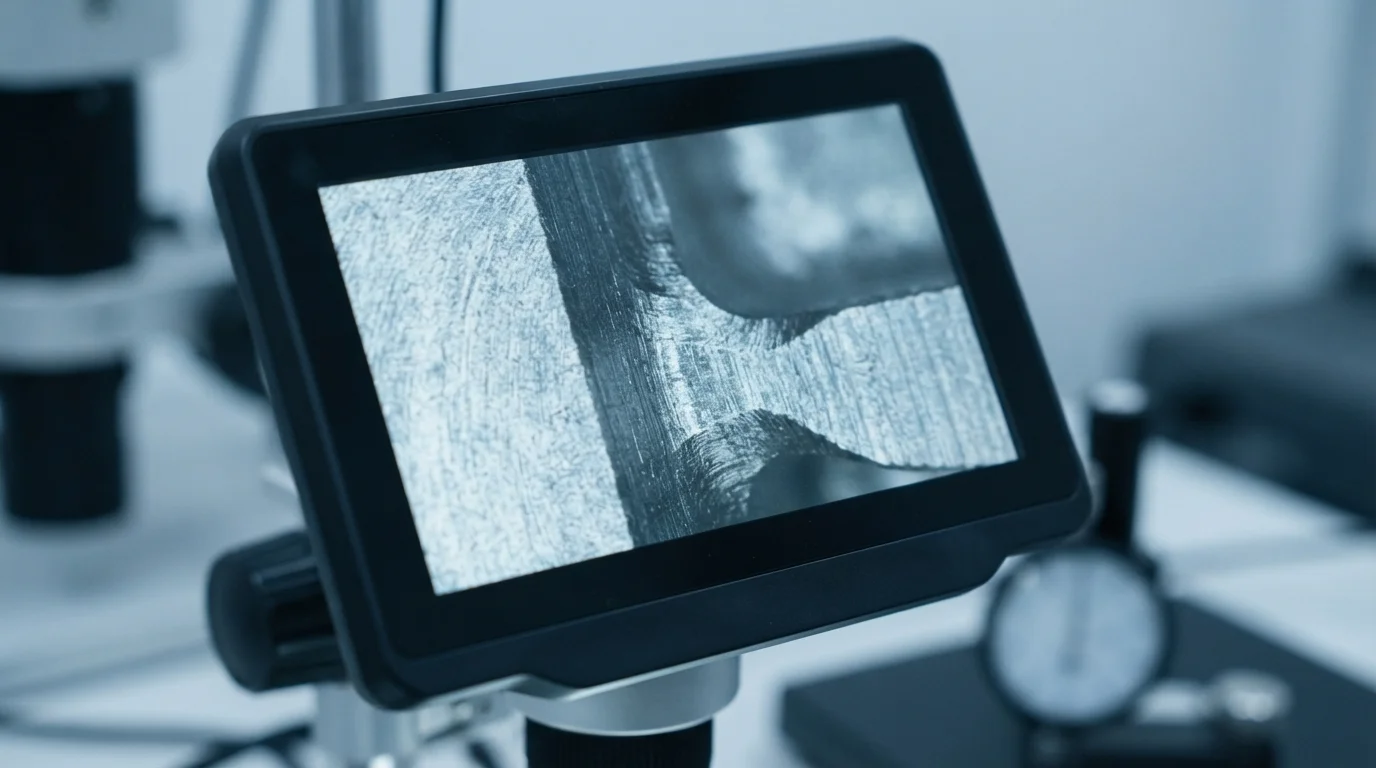

Question: How is gate vestige concealed on consumer enclosures? Toolmakers locate entry points on interior boss faces, hidden underside flanges, or non-visual mating edges to protect cosmetic show surfaces.
Trimming sprue and runner scrap always leaves a small protrusion or vestige mark that can scratch users if located on primary exterior surfaces. Positioning entry channels on interior structural ribs or underside mating flanges keeps show faces completely smooth and blemish-free. Sourcing early DFM reviews allows toolmakers to adjust gate placement in rapid tooling CAD files before milling AL7075 Aluminium oder weichen Werkzeugstahl cores. Correcting gate locations early eliminates manual secondary grinding operations.
Executing precise gating strategies requires integrating specific physical features directly into the core layout. Best practices for hiding gate vestige include:
- Positionierung von Innenbossen—Das Anordnen von Anschnitten an inneren Schraubenbossen stellt sicher, dass Angussreste innerhalb der endgültigen Baugruppen eingeschlossen bleiben
- Nicht sichtbare Kantenschließungen—Das Positionieren von Angusskanälen entlang der Unterseite von Verbindungsflanschen hält Sichtflächen vollständig glatt und fehlerfrei
- Unteranschnitt mit automatischem Abscheren—Die Konstruktion von Tunnelanschnitten mit einem Winkel von 30 Grad ermöglicht eine saubere Teiletrennung ohne manuelles Nacharbeiten
Jucheng Precision unterstützt Mechatronik-Startups durch umfassende 24-Stunden-kostenlose DFM Überprüfungen, die Anschnittpositionen, Trennebenen und Entformungsschrägen analysieren, bevor Metall geschnitten wird. Die Beschaffung funktionaler Prototypenservice Teile oder Weichmetallformen ermöglicht es Konstruktionsteams, Designs zu validieren, bevor sie sich auf die Serienproduktion festlegen. Mit fünfunddreißig hochpräzisen Spritzguss-Service Pressen unter zertifizierten Qualitätsmanagementsystemen wird sichergestellt, dass Ihre Teile exakt den internationalen Spezifikationen entsprechen.
Häufig gestellte Fragen (FAQ)
Wo sollte der Spritzgießanschnitt bei einem dickwandigen Teil platziert werden?
Das Platzieren von Anschnitten im dicksten Bereich der Teilegeometrie ermöglicht es der Kunststoffschmelze, die Kavität vollständig zu füllen, wodurch ein vorzeitiges Einfrieren des Anschnitts und kosmetische Einfallstellen vermieden werden. Das Harz fließt gleichmäßig von dickwandigen Bereichen zu dünnen Abschnitten und hält während des gesamten Füllzyklus einen gleichmäßigen Druckverteilung aufrecht.
Was ist der Hauptvorteil von Unterwasseranschnitten gegenüber Kantenanschnitten?
Unterwasseranschnitte verjüngen sich unterhalb der Haupttrennebene und scheren sich beim Auswerfen automatisch ab, wobei eine minimale runde Angussmarke zurückbleibt, die kein manuelles Nacharbeiten erfordert. Kantenanschnitte führen Kunststoff entlang der Trennebene ein und erfordern manuelles Abtrennen, was sie einfacher zu bearbeiten, aber arbeitsintensiv beim Entgraten macht.
Wie unterstützt die Moldflow-Software bei der Auswahl der Anschnittposition?

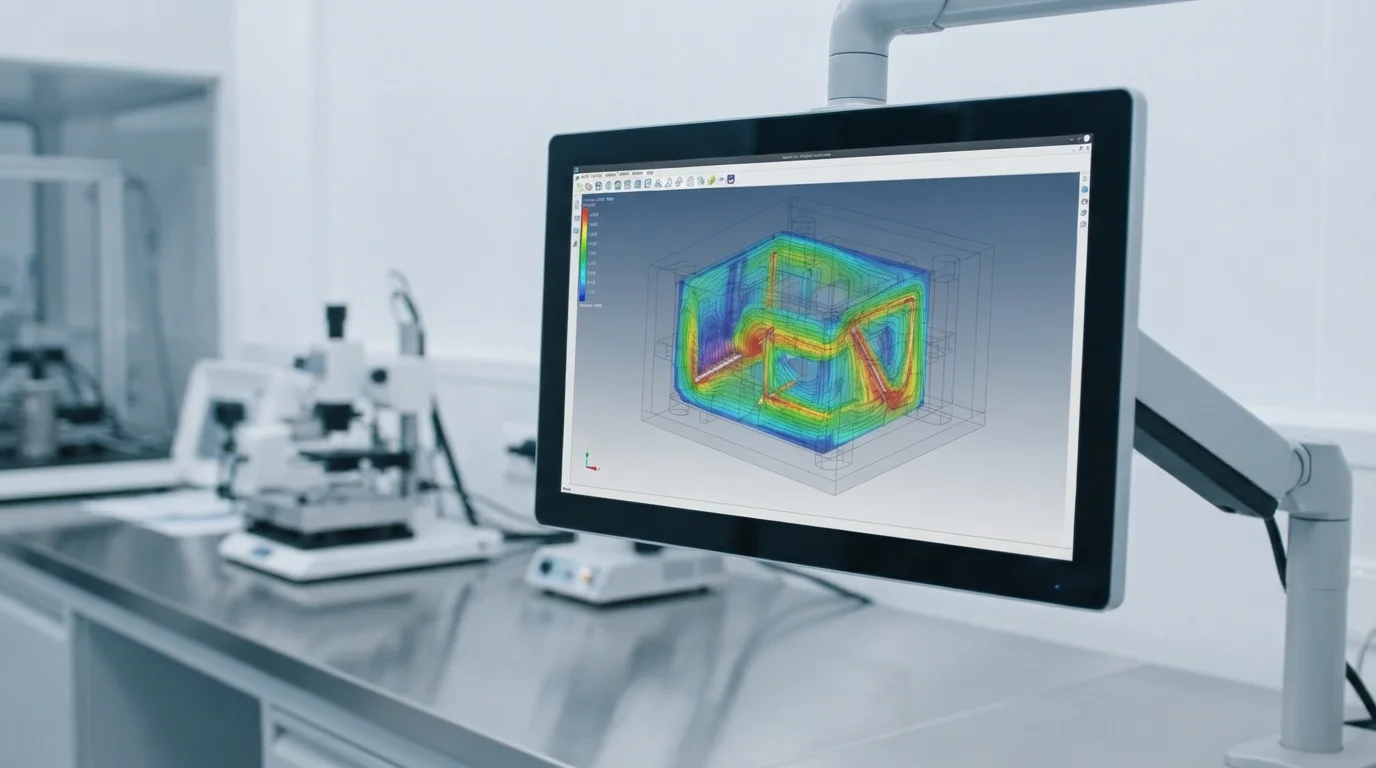

Moldflow software simulates polymer flow fronts, predicting weld line locations, air trap locations, and required injection pressure limits before cutting metal. Sourcing early digital moldflow analyses allows toolmakers to adjust gate sizes and locations early, avoiding expensive mold re-machining loops.
