Das Erkennen von geometrischen Designfehlern in der digitalen CAD-Phase ist die effektivste Strategie, um teure Werkzeugumbauten und Produktionsverzögerungen zu vermeiden. Die frühzeitige Einholung technischer Überprüfungen ermöglicht es den Entwicklungsteams, nicht gezeichnete vertikale Wände, dicke Wandabschnitte und scharfe Innenkanten zu identifizieren, bevor Rohmetall geschnitten wird. Die Implementierung strenger DFM für Schnellwerkzeuge Sweeps stellt sicher, dass frühe 3D-Modelle sauber in physische Kernhohlräume übersetzt werden, ohne dass Nachbearbeitungen am Formteil erforderlich sind. Die Beschaffung dieser Kleinserienteile schont den entscheidenden Entwicklungs-Cashflow und vermeidet die massiven Kapitalausgaben, die mit traditionellen Hartstahlformen verbunden sind.
Das präzise Schneiden komplexer dreidimensionaler CAD-Geometrien ermöglicht es erfahrenen Werkzeugmachern, Trennfugen, Entformungsschrägen und Wandstärken mit fortschrittlicher Mold-Flow-Simulationssoftware zu analysieren. Die Auswahl geeigneter temporärer Fertigungsmethoden bringt Rohstoffeigenschaften mit schnellen Durchlaufzeiten während der frühen Testphase in Einklang. Die Beschaffung Ihrer Komponenten von einem erfahrenen Partner stellt sicher, dass Designänderungen sicher über alle Phasen hinweg weitergegeben werden. Lassen Sie mich Sie durch die wichtigsten DFM-Prinzipien führen, die kosmetische Einfallstellen, Trennfugengrat und vorzeitigen Formverschleiß verhindern.
Inhaltsverzeichnis
1. Warum Design for Manufacturability in frühen Werkzeugphasen wichtig ist
2. Häufige DFM-Fehler: Scharfe Ecken, ungleichmäßige Wände und geringe Entformungsschräge
3. Durchführung digitaler Moldflow-Überprüfungen und sofortiges CAD-Feedback
Warum Design for Manufacturability in frühen Werkzeugphasen wichtig ist
Frage: Warum ist DFM beim Prototyping in Kleinserie entscheidend? Die Behebung eines CAD-Fehlers während der digitalen Modellierung kostet null Dollar, während die Änderung von Kernmetall nach dem CNC-Fräsen Tausende an Nacharbeitsgebühren hinzufügt.

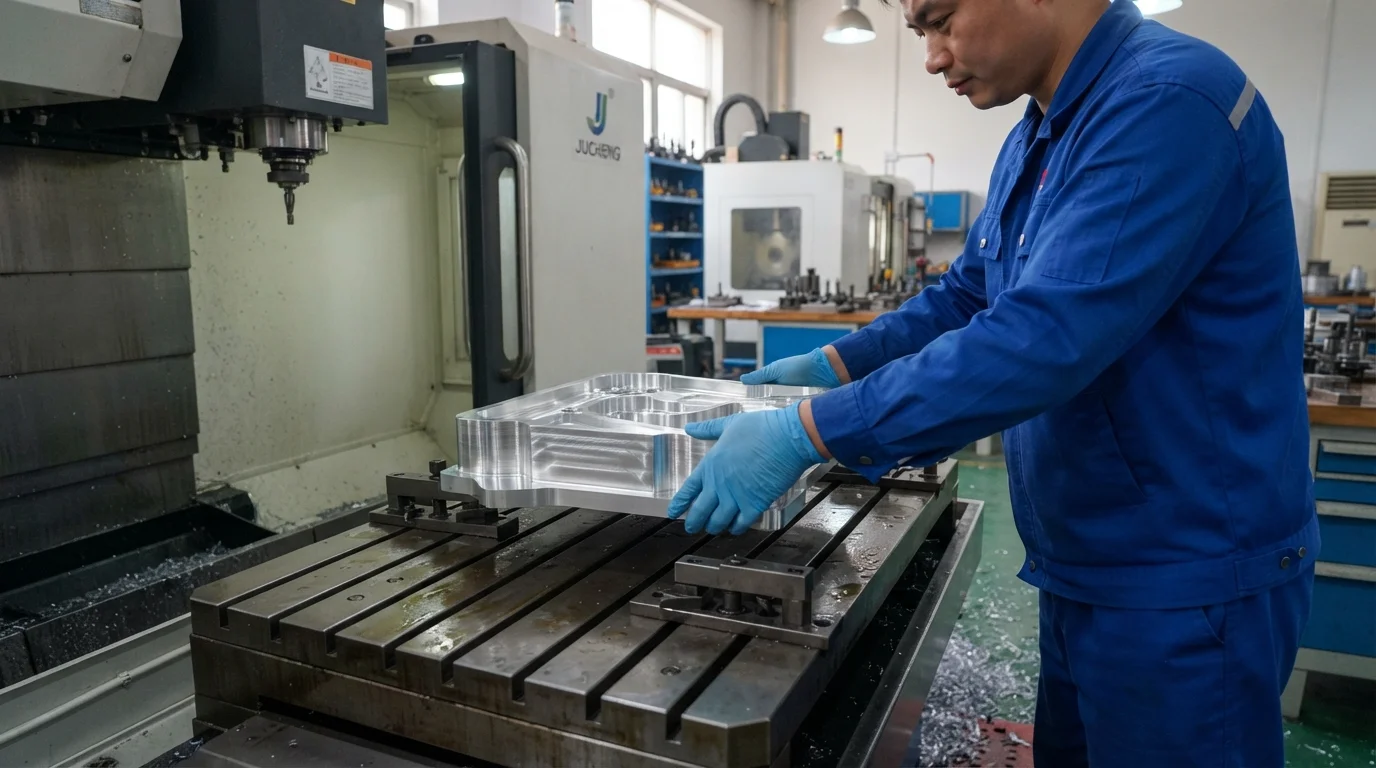

Die Beschaffung eines dedizierten Schnellwerkzeugbau-Service Die Verwendung von Aluminium- oder Weichstahlkernen liefert echte spritzgegossene Komponenten aus produktionsgerechten Harzen innerhalb von Wochen. Die Einhaltung strenger Designrichtlinien für Rapid Tooling stellt sicher, dass Weichmetallhohlräume hohen Einspritzdrucken standhalten, ohne vorzeitigen Angussverschleiß zu erfahren. Formenbauer führen diagnostische DFM-Checks durch, um Füllzeiten, Klemmkraftgrenzen und Kühlraten zu bewerten, bevor sie G-Code-Schneidwerkzeugpfade programmieren. Die frühe DFM-Optimierung ebnet einen direkten Weg zu reibungslosen Kleinserienproduktionsläufen.
Die Bewertung von Teilgeometrien durch DFM für Rapid-Tooling-Protokolle zeigt subtile Merkmale auf, die die Komplexität der Formherstellung unnötig erhöhen. Merkmale wie tiefe, schmale Taschen oder komplexe Seitenlöcher erfordern spezielle Mikrofräser oder mechanische Schieber, die die anfänglichen Formkosten (CapEx) in die Höhe treiben. Die Neugestaltung dieser komplexen Merkmale in einfache Durchgangsverschlüsse ermöglicht es den Formhälften, sauber entlang einer einzigen Achse zu trennen. Die Vereinfachung der Kerngeometrien senkt die anfänglichen Werkzeugkosten und beschleunigt gleichzeitig die Lieferzeiten.
Häufige DFM-Fehler: Scharfe Ecken, ungleichmäßige Wände und geringe Entformungsschräge
Frage: Was sind die drei häufigsten DFM-Fehler beim Kunststoffteil-Design? Scharfe Innenkanten, ungleichmäßige Wandstärken und unzureichende Entformungsschrägen an vertikalen Wänden sind die Hauptursachen für Teiledefekte.
Die Aufrechterhaltung einer gleichmäßigen Wandstärke ist die goldene Regel der Kunststofftechnik, da sie ungleichmäßige Abkühlraten verhindert, die nach dem Formen zu Verzug führen. Dicke Kunststoffnasen oder massive Rippen kühlen langsamer ab als angrenzende dünne Wände, was innere Vakuumspannungen erzeugt, die die äußere Haut nach innen ziehen. Die Integration von Verstärkungsrippen mit einer Dicke von 60 Prozent der Hauptwand bietet strukturelle Steifigkeit, ohne sichtbare Einfallstellen zu verursachen. Die frühzeitige Einholung dimensionaler Validierung stellt sicher, dass ineinandergreifende Merkmale unter physischen dynamischen Lasten perfekt ausgerichtet sind.

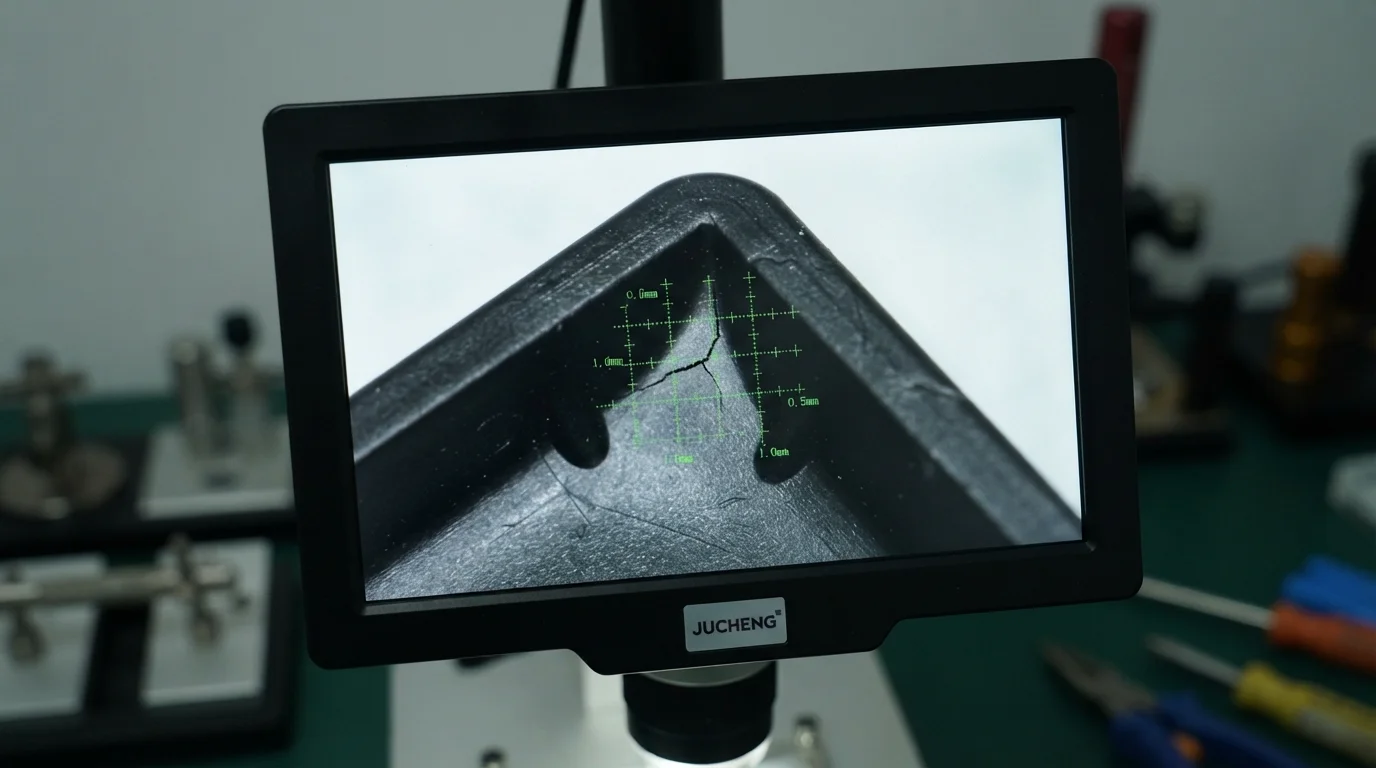

Scharfe Innenkanten konzentrieren mechanische Biegespannungen, was zu Mikrorissen und Teilversagen an den Merkmalswurzeln unter dynamischer Last führt. Das Hinzufügen großzügiger Rundungsradien an allen inneren Wandverbindungen verteilt die mechanische Spannung gleichmäßig und vereinfacht gleichzeitig die subtraktive CNC-Bearbeitungsservice Werkzeugbahnen. Die Einarbeitung vertikaler Entformungsschrägen von mindestens 1,5 bis 2,0 Grad an Wänden von Weichaluminium-Formen verhindert ein Verkratzen des Kunststoffs beim Auswerfen. Die Beschaffung von Funktionsteilen, die aus technischen Massivkunststoffen geformt sind, wie ABS, Nylon (PA), oder Polycarbonat (PC) bietet authentisches Materialverhalten, bevor harte Formblöcke gefräst werden.
Durchführung digitaler Moldflow-Reviews und sofortiges CAD-Feedback

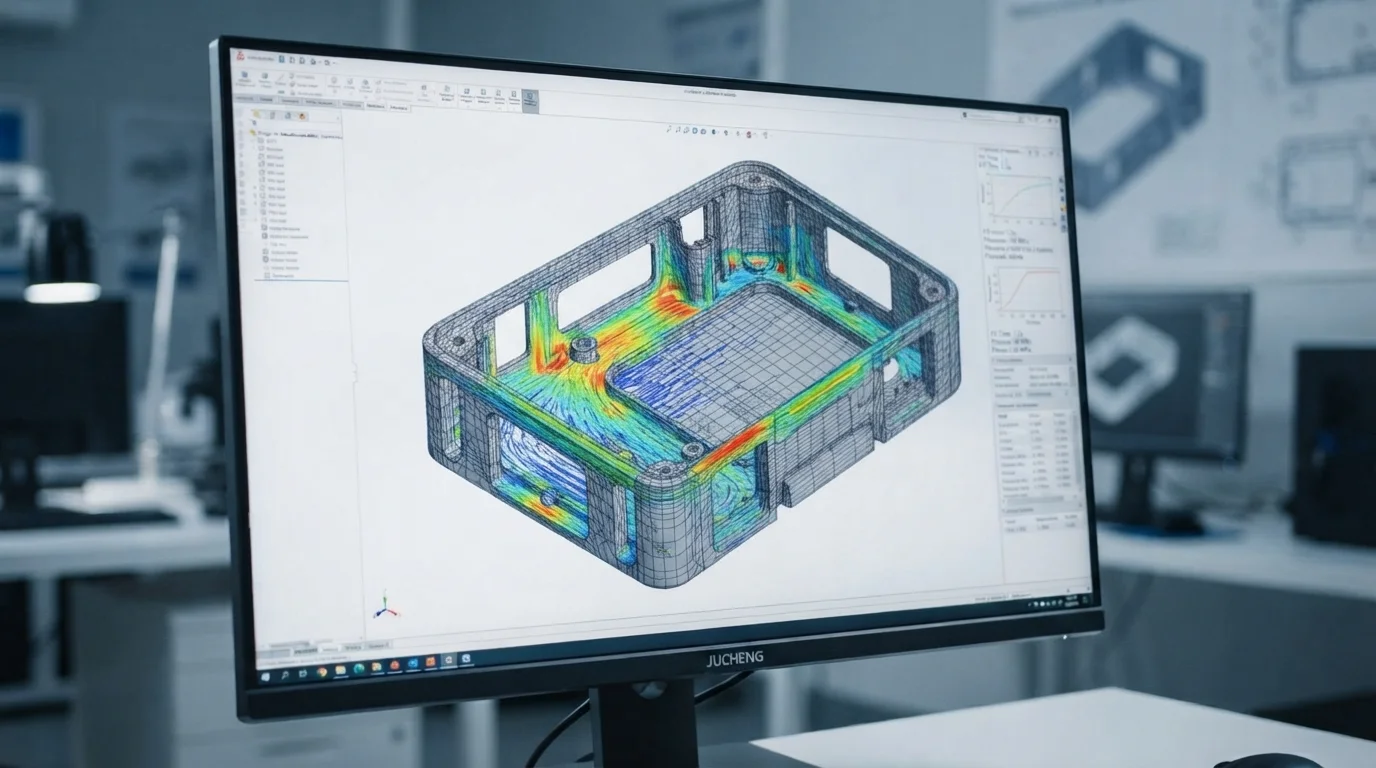

Frage: Was analysiert ein professionelles DFM-Review? Automatisierte Moldflow-Software bewertet Anschnittpositionen, Fülldrücke, Bindenähte und Kühlungsgleichmäßigkeit über alle Bauteilmerkmale.
Die Durchführung gründlicher DFM-Reviews für Rapid-Tooling vor dem Schneiden von Metall stellt sicher, dass Ihre 3D-CAD-Modelle für die tatsächliche Spritzgießmaschinen-Physik optimiert sind. Digitale Moldflow-Simulationsprogramme verfolgen die Frontgeschwindigkeiten des flüssigen Polymers und sagen exakte Stellen voraus, an denen Lufteinschlüsse oder Fließnähte auftreten könnten. Werkzeugspezialisten passen Anschnittgrößen und Angusskanäle basierend auf diesen Simulationskarten an, um eine vollständige Kavitätsfüllung ohne kosmetische Fließmarken zu gewährleisten. Die Einholung frühen DFM-Feedbacks eliminiert Trial-and-Error-Iterationen auf der Maschinenfläche.
Jucheng Precision unterstützt Mechatronik-Startups durch umfassende 24-Stunden-kostenlose DFM Überprüfungen, die Entformungsschrägen, Wandstärkengleichmäßigkeit, Anschnittpositionen und Schwindungsfaktoren analysieren. Die Beschaffung von funktionalen Prototypenservice Teilen oder Weichlegierungs-Formen ermöglicht es Konstruktionsteams, Designs zu validieren, bevor sie sich auf P20 Werkzeugstahl Kernblöcke festlegen. Mit fünfunddreißig hochpräzisen Spritzgießmaschinen unter zertifizierten Qualitätsmanagementsystemen wird sichergestellt, dass Ihre Teile exakte internationale Spezifikationen erfüllen.
Die Zusammenarbeit mit einem zertifizierten Spritzguss-Service Spezialist stellt sicher, dass Ihre fertige Hardware das Premium-Softwareerlebnis widerspiegelt. Die manuelle Einholung Ihrer Angebote stellt sicher, dass erfahrene Ingenieure Ihre 3D-STEP-Dateien analysieren, um zusätzliche Möglichkeiten zur Kosteneinsparung beim Spritzgießen in kleinen Stückzahlen zu finden. Kundenspezifische Komponenten durchlaufen strenge Koordinatenmesstechnik-Prüfungen, um die exakte Einhaltung der Maßhaltigkeit zu bestätigen. Die Beschaffung hochwertiger Prototypen stellt sicher, dass Ihre Konstruktionen so gebaut sind, dass sie schweren dynamischen Kräften sicher standhalten.
Häufig gestellte Fragen (FAQ)
Wie viel Geld spart ein DFM-Review vor der Werkzeugherstellung?
Das Beheben eines Konstruktionsfehlers in einem digitalen CAD-Modell kostet nichts, bevor mit dem Werkzeugbau begonnen wird. Das Ändern von Kernmetall nach dem CNC-Fräsen erfordert teure Nachbearbeitung oder Schweißen, was Tausende an unerwarteten Werkzeugkosten hinzufügt.
Welche Schlüsselkennzahlen werden in einer digitalen Moldflow-Simulation getestet?
Moldflow-Software simuliert die Einspritzung von Rohharz unter hohen Schließkräften und kartiert Polymer-Fließfronten und Temperaturgradienten. Simulationsberichte heben potenzielle Kurzspritzungen, Lufteinschlüsse und Einfallstellen hervor, sodass Ingenieure Wandstärken frühzeitig anpassen können.
Warum verursachen scharfe Innenkanten Risse in Kunststoffteilen?
Scharfe Innenkanten konzentrieren mechanische Spannungen, wodurch Teile bei niedrigen dynamischen Stoßbelastungen anfällig für Risse werden. Das Hinzufügen innerer Kehlradien verteilt die Spannung gleichmäßig und vereinfacht gleichzeitig die CNC-Fräserbahnen bei der Formenbearbeitung.
