Der Übergang von kundenspezifischer Kunststoff-Hardware von frühen 3D-Drucken zu skalierbarem Kurzserien-Spritzguss erfordert ein tiefes Verständnis der Entformungsphysik, der thermischen Kontraktion von Polymeren und der mechanischen Klemmkräfte. Die Umsetzung klarer Designrichtlinien für Rapid Tooling schützt Ihre Entwicklungsbudgets, indem strukturelle Beschädigungen, kosmetische Einfallstellen oder Grat an Trennebenen vermieden werden. Aluminium AL7075 und vorgehärtete P20-Weichstähle bieten bis zu siebzig Prozent schnellere Bearbeitungsgeschwindigkeiten als gehärteter H13-Produktionsstahl, aber weiche Metalle erfordern spezifische geometrische Zugeständnisse, um vorzeitige Kavitätsschäden zu verhindern. Die frühzeitige Einholung von Experten-DFM-Reviews stellt sicher, dass Ihre 3D-CAD-Dateien sauber in robuste, kostengünstige Formeinsätze übersetzt werden.
Die Auswahl geeigneter temporärer Fertigungsmethoden balanciert Rohstoffeigenschaften mit schnellen Durchlaufzeiten während früher Testphasen aus. Das präzise Schneiden komplexer dreidimensionaler CAD-Geometrien ermöglicht es erfahrenen Werkzeugmachern, Trennebenen, Entformungsschrägen und Wandstärken mit fortschrittlicher Formfluss-Simulationssoftware zu analysieren. Wenn Sie Ihre Kopien von einem Partner mit umfangreichen internen Fähigkeiten beziehen, erhalten Sie ehrliche, kostensparende Ratschläge für Ihr spezifisches Hardware-Programm. Lassen Sie uns die wesentlichen geometrischen Regeln, Materialschrumpfungsdynamiken und Feature-Designs erkunden, die den Erfolg von Kleinserien-Spritzguss gewährleisten.
Inhaltsverzeichnis
1. Warum Rapid Tooling andere Designregeln erfordert als Hartformen
2. Wesentliche Geometrieregeln: Wände, Entformungsschrägen und Rippen
3. Umgang mit komplexen Merkmalen: Hinterschneidungen, Einsätze und Angüsse
4. Materialschrumpfungsraten und Toleranzerwartungen
5. Skalieren Sie Ihre Produktion mit der Spritzgussabteilung von Jucheng Precision
Warum Rapid Tooling andere Designregeln erfordert als Hartformen
Frage: Warum erfordern weiche Formen andere DFM-Richtlinien als Produktionsstahlformen? Aluminium- und Weichstahlkavitäten haben eine geringere Oberflächenhärte als gehärteter H13-Stahl, was sie anfälliger für Mikro-Fressen und Angusserosion unter hohen Klemmdrücken macht.

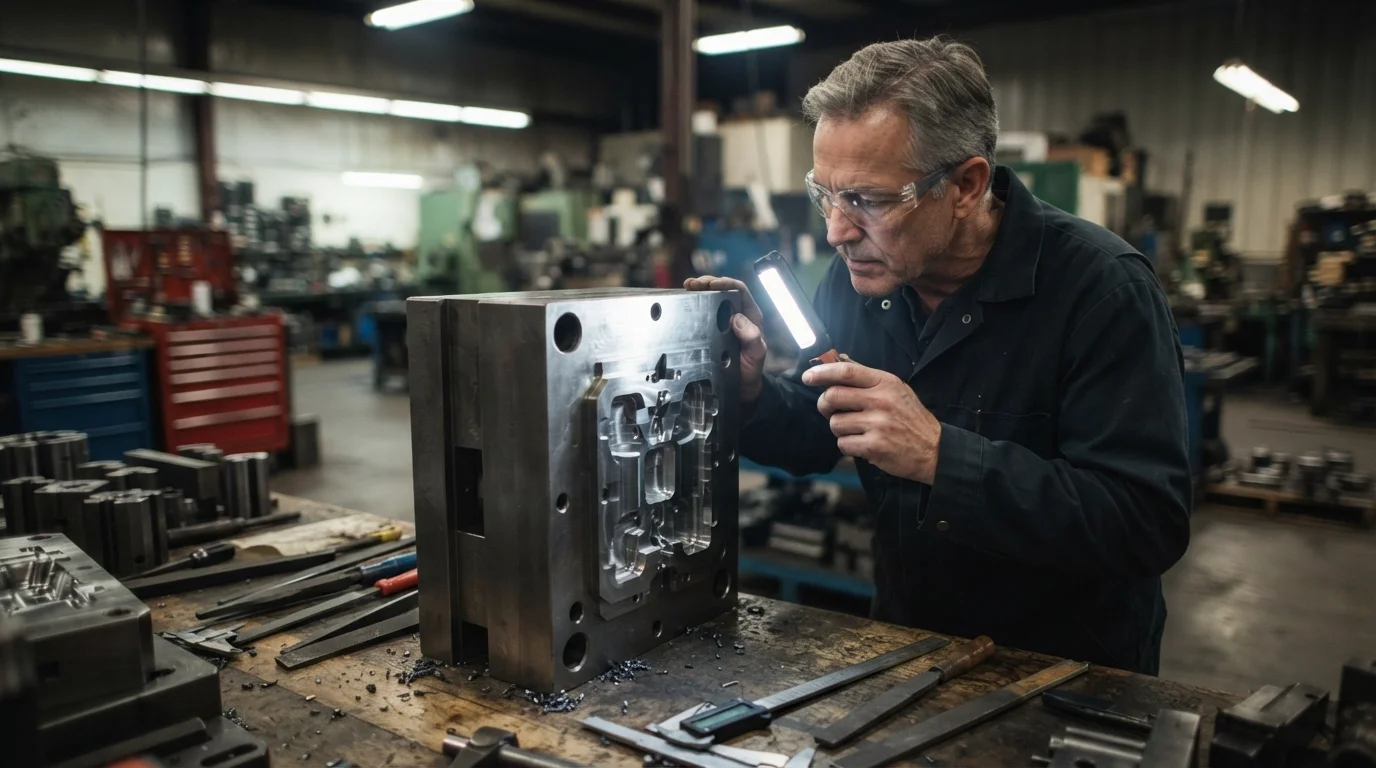

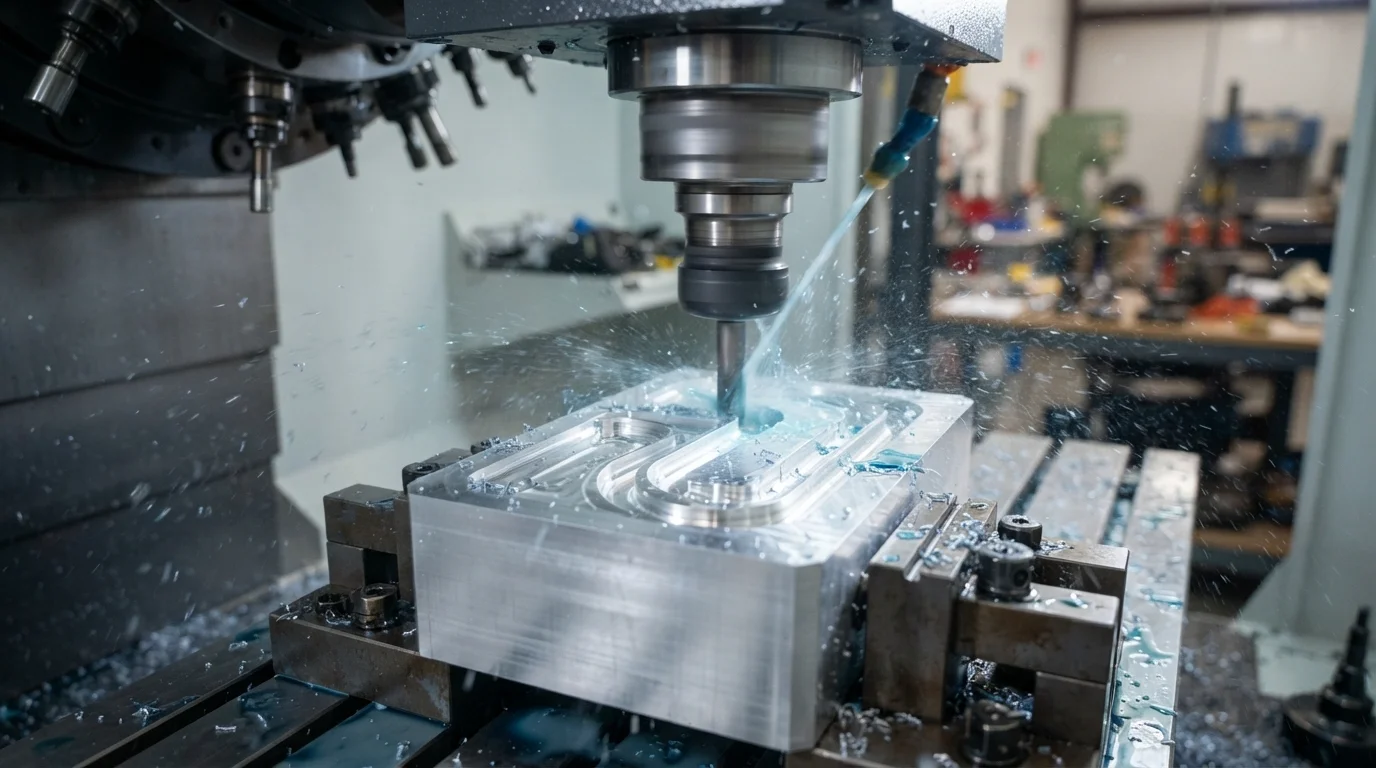

Die Auswahl weicher Metalle für Formkerne senkt die anfänglichen Werkzeugkosten (CapEx) drastisch und verkürzt die Bearbeitungsdurchlaufzeiten auf 10 bis 15 Werktage. Die Beschaffung eines dedizierten Schnellwerkzeugbau-Service unter Verwendung von AL7075-T6 Aluminium oder vorgehärteten Werkzeugstahl (wie P20) liefert echte spritzgegossene Komponenten aus produktionsgerechten Harzen innerhalb von Wochen. Weiche Metallkavitäten leiten Wärme schnell ab, verkürzen Kühlzeiten und erhöhen die Produktionsgeschwindigkeiten. Weiche Abschaltflächen haben jedoch eine geringere Brinellhärte als gehärteter Stahl, was sie anfällig für Quetschungen macht, wenn Klemmkräfte oder Entformungsschrägen falsch konfiguriert sind.
Die Einhaltung spezieller Designrichtlinien für Rapid Tooling stellt sicher, dass Ihre weichen Formkerne Zehntausende von Zyklen ohne Dimensionsdrift überstehen. Werkzeugmacher analysieren Trennebenen-Abschaltungen sorgfältig, um das Austreten von geschmolzenem Kunststoff unter hohen Einspritzdrücken zu verhindern. Das präzise Spleißen von Roh-CAD-Dateien ermöglicht es erfahrenen Werkzeugmachern, Trennebenen-Abschaltungen manuell zu analysieren. Die Beschaffung dieser weichen Formen ermöglicht es Produktentwicklern, die tatsächlichen Produktionsmaterialeigenschaften zu validieren, bevor sie sich für gehärteten Stahl entscheiden.
Wesentliche Geometrieregeln: Wände, Formschrägen und Rippen
Frage: Was ist die goldene Regel für Wandstärke beim Rapid Injection Molding? Die Einhaltung einer gleichmäßigen Wandstärke zwischen 1,5 mm und 3,0 mm verhindert lokalen Polymersschrumpf und Verzug des Formteils nach dem Spritzgießen.

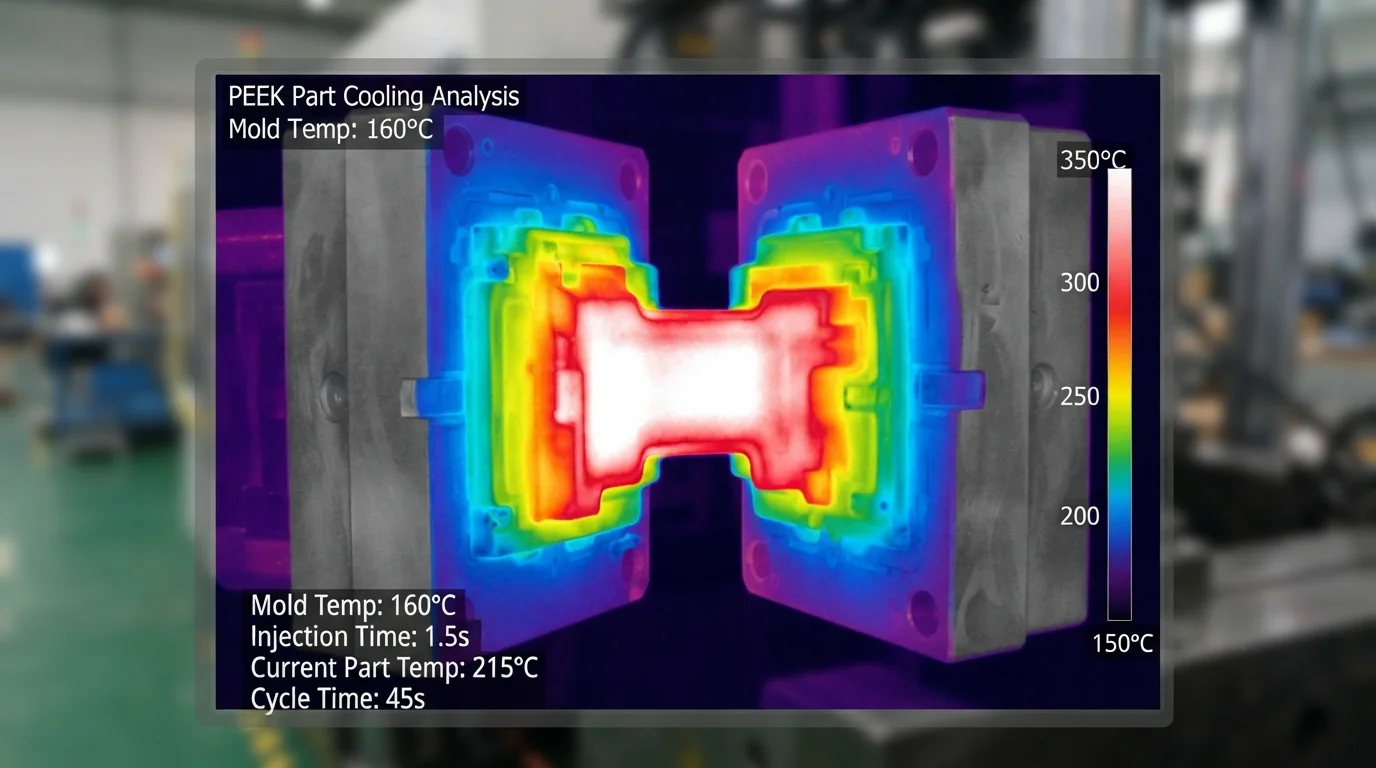

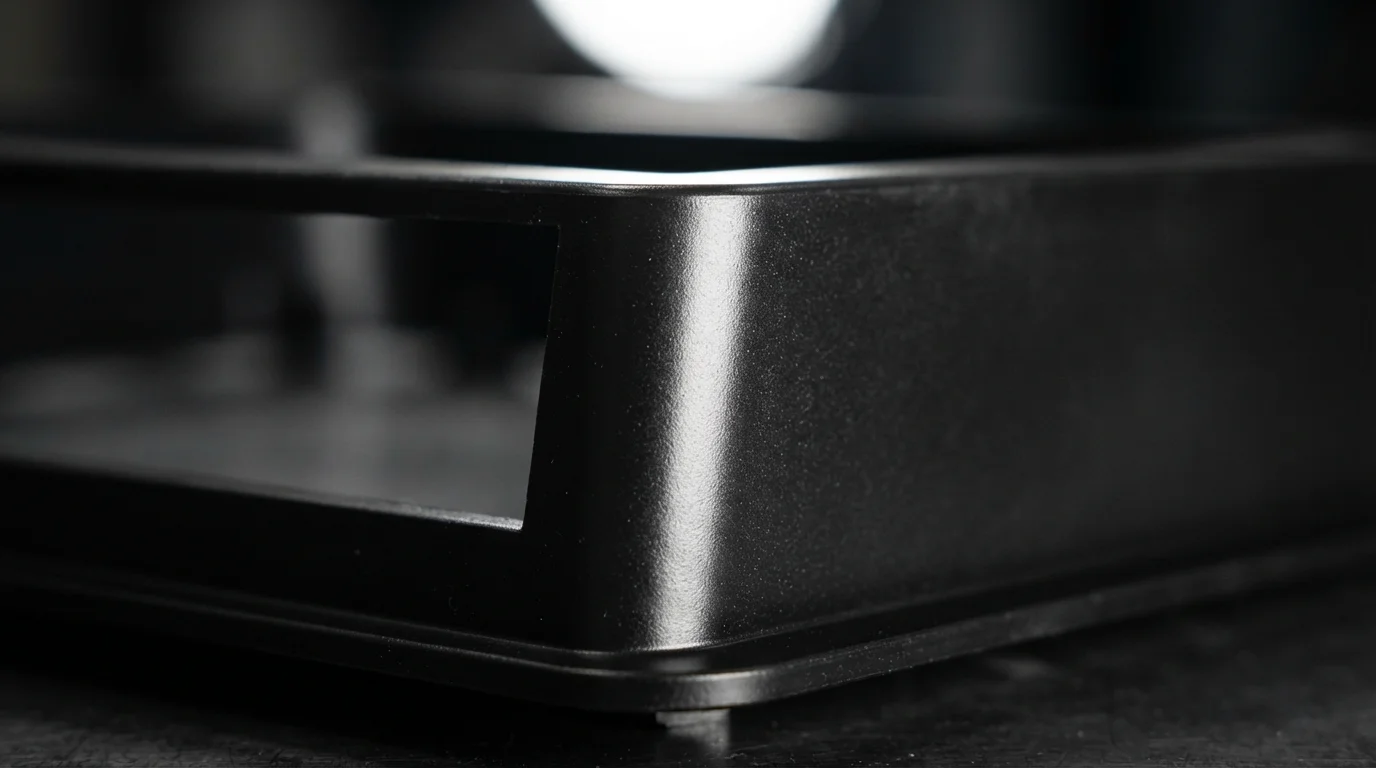

Großzügige Rapid-Tooling-Formschrägen von mindestens 1,5 bis 2,0 Grad an allen vertikalen Merkmalen ermöglichen ein sauberes Entformen von Kunststoffteilen aus weichen Kernkavitäten. Formschrägen ohne Zugabe schleifen unter hohem Polymersschrumpfdruck am Kernmetall und erzeugen sichtbare Kratzspuren und tiefe Spannungsrisse. Die Einhaltung einer gleichmäßigen Wandstärke für den Rapid Injection Molding Projekten ist ebenso wichtig, um unterschiedliche Abkühlungsraten zu verhindern, die zu Nachformverzug führen. Eine frühzeitige dimensionale Validierung stellt sicher, dass ineinandergreifende Merkmale unter physischen dynamischen Lasten präzise ausgerichtet sind.
Optimierung von Rippen und Bossen im Rapid-Molding-Design stellt sicher, dass strukturelle Festigkeit erreicht wird, ohne sichtbare Einfallstellen auf gegenüberliegenden Sichtflächen zu verursachen. Verstärkungsrippen sollten mit einer Dicke von 50 bis 60 Prozent der Nennwandstärke ausgelegt werden, um lokale thermische Hohlräume während der Abkühlung zu verhindern. Bossen müssen ausgekernt und mit dünnen Verstrebungen verankert werden, um eine gleichmäßige Wandstärke an der Wurzel des Merkmals zu gewährleisten. Die Einhaltung dieser Konstruktionsrichtlinien für Rapid Tooling stellt sicher, dass Ihre Kunststoffteile mit makellosen, ebenen Oberflächen aus der Form kommen.
Umgang mit komplexen Merkmalen: Hinterschneidungen, Einsätze und Angüsse
Frage: Wie können komplexe Hinterschneidungen in der Kurzserien-Werkzeugtechnik kostengünstig geformt werden? Der Ersatz teurer automatischer Hydraulikschieber durch manuelle Handlade-Kerneinsätze senkt die anfänglichen Werkzeugbaukosten erheblich.

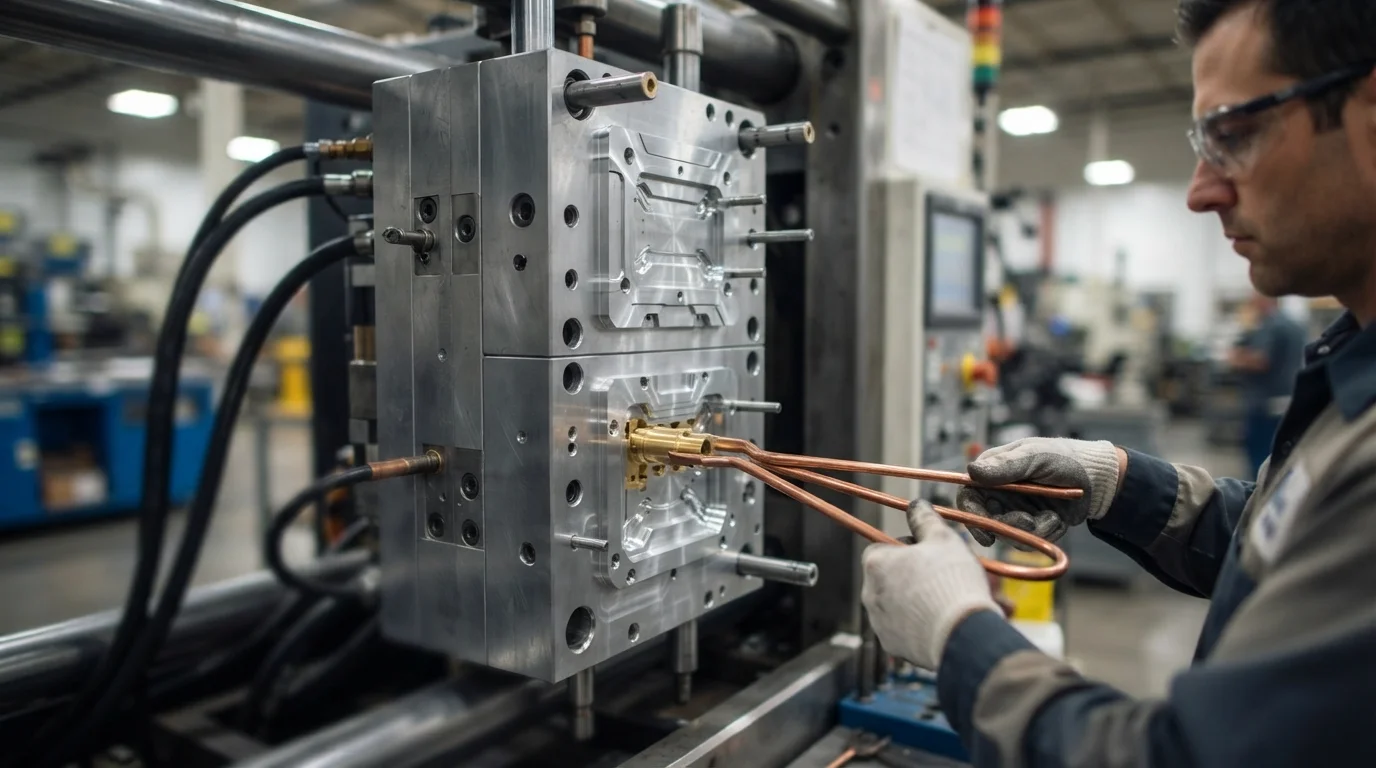

Das Herauskonstruieren komplexer Hinterschnitten im Rapid Tooling CAD-Dateien ist der effektivste Weg, mechanische Schieber zu eliminieren und die Fertigungsstunden für Formen zu reduzieren. Wenn externe Seitenlöcher oder interne Clips nicht eliminiert werden können, bieten Handlade-Einsätze beim Spritzgießen eine wirtschaftliche Lösung. Bediener platzieren manuell Messing- oder Stahlkernteile in die offene Formkavität vor jedem Spritzzyklus und werfen sie zusammen mit dem Teil aus, um sie manuell zu entfernen. Die Umgehung automatischer Hydraulikschieber spart Tausende von Dollar an anfänglichen Werkzeuginvestitionen für Kleinserien.

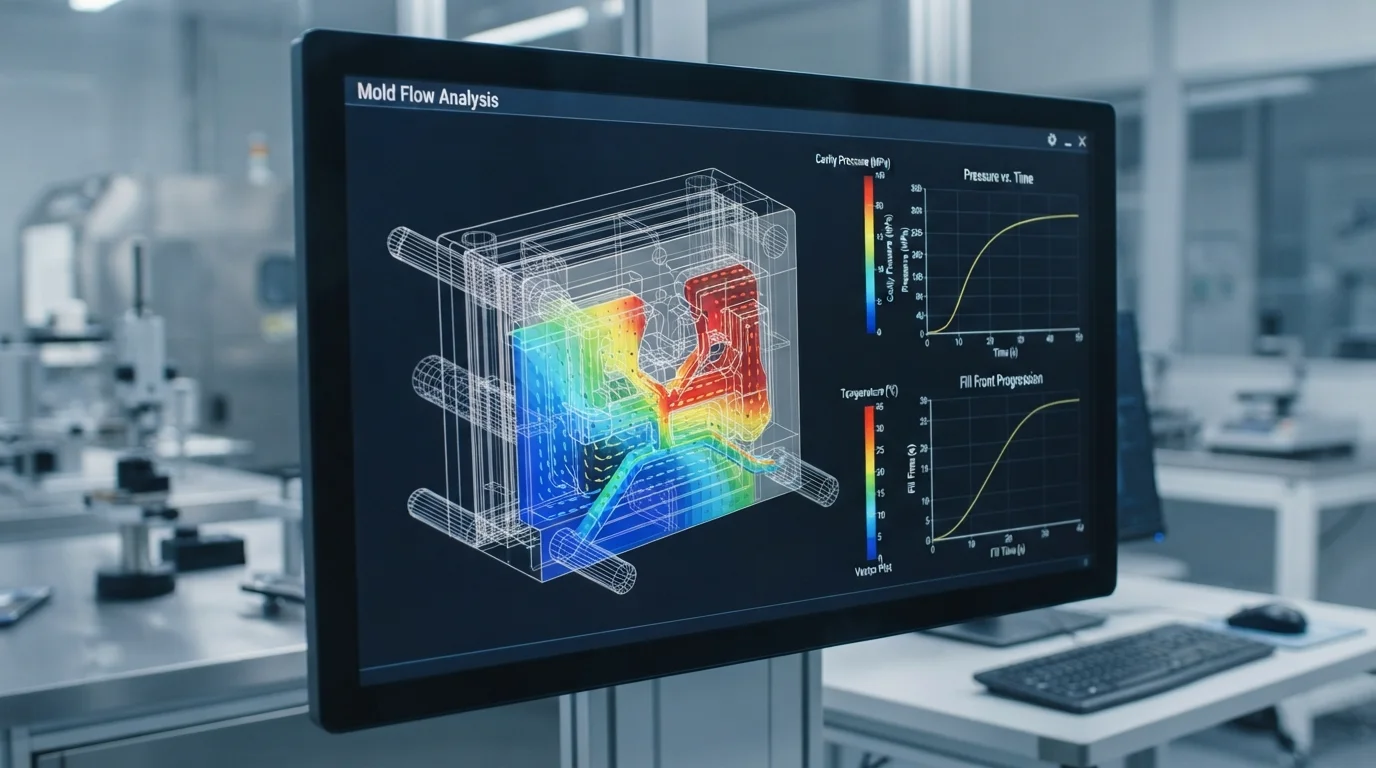

Strategisch Anschnittplatzierung im Rapid Tooling stellt sicher, dass geschmolzener Kunststoff reibungslos in die Kavität gelangt, ohne kosmetische Fließspuren oder schwache Materialschweißnähte zu erzeugen. Platzieren Sie Anschnitte an nicht-kosmetischen Unterseiten oder inneren Rippenverbindungen, sodass Anschnittreste-Schnittmarken verborgen bleiben. Mold-Flow-Simulationen helfen Ingenieuren, Angusskanallängen und Anschnittgrößen auszugleichen, um eine gleichmäßige Polymerpackung in allen Kavitätsecken zu gewährleisten. Die Anwendung dieser Prinzipien innerhalb der allgemeinen Designrichtlinien für Rapid-Tooling-Rahmenwerke verlängert die Kernlebensdauer und bewahrt die Teileästhetik.
Materialschrumpfraten und Toleranzerwartungen
Frage: Wie wird Polymerschrumpfung im Rapid-Mold-Design berücksichtigt? Werkzeugbauer skalieren die 3D-CAD-Kavitätsabmessungen basierend auf der volumetrischen Schrumpfrate des spezifischen Harzes (0,4% bis 2,5%) hoch, bevor sie Kernblöcke per CNC-Fräsen bearbeiten.
Berechnung der spezifischen Spritzgussschwindungsrate Ihres Zielharzes ist vor dem Fräsen von Kern- und Kavitätsmetall obligatorisch. Amorphe Polymere wie ABS oder Polycarbonat (PC) schrumpfen vorhersehbar zwischen 0,4% und 0,7%, während teilkristalline Harze wie Nylon (PA) oder Polypropylen (PP) bis zu 2,5% schrumpfen. Die Einhaltung realistischer Rapid-Tooling-Toleranzen von ±0,10 mm bis ±0,15 mm berücksichtigt diese Materialkontraktion, ohne teure sekundäre Bearbeitungsvorgänge zu erzwingen. Die Beschaffung genauer Harzdatenblätter verhindert Maßabweichungen an kritischen Passflächen.
Die Bewertung der physikalischen Materialeigenschaften hilft Ingenieuren, die richtige Legierung für Kernblöcke auszuwählen, um sicherzustellen, dass die Abmessungen über Tausende von Zyklen stabil bleiben. Diese technische Vergleichstabelle skizziert Schrumpfung und Basistoleranzen für gängige Spritzgussharze:
| Harztyp | Polymerstruktur | Volumetrische Schrumpfungsrate | Typische Rapid-Tooling-Toleranz |
|---|---|---|---|
| ABS (mittlere Schlagzähigkeit) | Amorph | 0,4% bis 0,7% | ±0,10 mm |
| Polycarbonat (PC) | Amorph | 0,5% bis 0,8% | ±0,12 mm |
| Nylon 6 (PA6-GF30) | Teilkristallin (glasgefüllt) | 0,3% bis 0,6% | ±0,10 mm |
| Polypropylen (PP) | Teilkristallin | 1,5% bis 2,5% | ±0,20 mm |
Skalieren Sie Ihre Produktion mit der Spritzgussanlage von Jucheng Precision

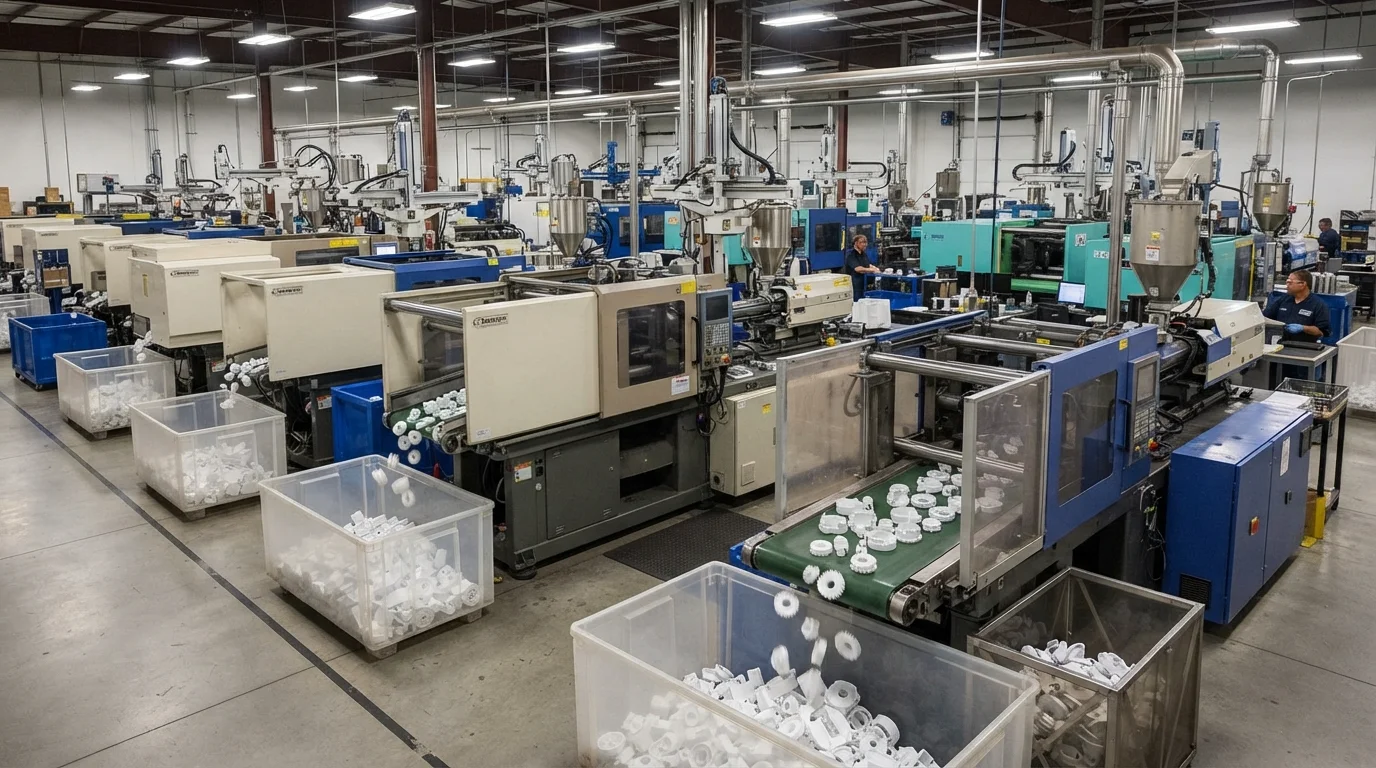

Frage: Wie unterstützt Jucheng Precision Programme für den Rapid Molding in kleinen Stückzahlen? Die interne Werkzeugkonstruktion und über 35 Präzisionsspritzgussmaschinen mit ISO-13485- und IATF-16949-Zertifizierungen gewährleisten eine nahtlose Skalierung vom Prototyp bis zur Serienproduktion.
Durchführung einer gründlichen DFM für Schnellwerkzeuge Die Analyse vor dem Schneiden von Metall ist der effektivste Weg, um den Formungserfolg zu garantieren. Jucheng Precision unterstützt Mechatronik-Startups durch umfassende 24-Stunden-kostenlose DFM Überprüfungen, die Entformungsschrägen, Wandstärkengleichmäßigkeit, Anschnittpositionen und Schwindungsfaktoren analysieren. Die Beschaffung von funktionalen CNC-Bearbeitungsservice Teilen oder Vakuumguss Modellen ermöglicht es Entwicklungsteams, Konstruktionen zu validieren, bevor sie sich für Aluminium- oder Weichstahlformen entscheiden. Mit fünfunddreißig Hochpräzisions-Spritzgießmaschinen unter ISO 13485 und IATF 16949 zertifizierten Qualitätsmanagementsystemen wird sichergestellt, dass Ihre Teile exakt den internationalen Spezifikationen entsprechen.
Die Zusammenarbeit mit einem zertifizierten Spritzguss-Service Spezialist stellt sicher, dass Ihre fertige Hardware zum Premium-Softwareerlebnis passt. Die Befolgung dieser Konstruktionsrichtlinien für Schnellwerkzeuge schützt Ihre Entwicklungsetats und beschleunigt gleichzeitig die Time-to-Market. Die manuelle Einholung Ihrer Angebote stellt sicher, dass erfahrene Ingenieure Ihre 3D-STEP-Dateien analysieren, um zusätzliche Möglichkeiten zur Kosteneinsparung beim Formen in kleinen Stückzahlen zu finden. Die Beschaffung hochwertiger Prototypen aus einer Einrichtung unter einem Dach garantiert nahtlose Übergänge von frühen Konzeptmodellen bis zur Serienproduktion.
