Der Übergang von Kleinserien-Visualisierungsmodellen zur kommerziellen Serienproduktion stellt eine kritische Entwicklungsphase dar, in der Werkzeugkosten und Durchlaufzeiten leicht knappe Budgets sprengen können. Die Beschaffung eines anpassbaren Schnellwerkzeugbau-Service Programms mit Aluminium oder weichen Werkzeugstählen ermöglicht es Entwicklungsteams, Tausende von funktionalen, produktionsreifen Komponenten herzustellen, ohne für harte Werkzeugstähle zu viel zu bezahlen. Die Einhaltung strenger Konstruktionsrichtlinien für Brückenwerkzeuge verhindert vorzeitigen Werkzeugverschleiß, Gratbildung an der Trennlinie und kosmetische Teilefehler wie Einfallstellen. Das präzise Aufteilen komplexer 3D-CAD-Dateien ermöglicht es erfahrenen Werkzeugmachern, Trennlinien, Entformungsschrägen und Wandstärken mit fortschrittlicher Formfüllsimulationssoftware zu analysieren.
Inhaltsverzeichnis
1. Anforderungen an Entformungsschrägen für den Ausstoß aus weichen Formkernen
2. Vermeidung von Hinterschneidungen und manuelle Kerneinsätze
3. Rippendicke und gleichmäßige Querschnitte für gleichmäßige Kühlung
Anforderungen an Entformungsschrägen für den Ausstoß aus weichen Formkernen
Frage: Warum benötigen weiche Formen größere Entformungsschrägen als harte Stahlformen? Aluminium und vorgehärtete Weichstähle neigen eher zu Mikro-Fressern und Schleifspuren, weshalb mindestens 1,5 bis 2,0 Grad Entformungsschräge erforderlich sind, um ein Verschrammen des Teils beim Auswerfen zu verhindern.
Die Auswahl geeigneter Formmetalle beeinflusst direkt die Spritzzykluszeiten und die Maßhaltigkeit der Teile während der Kleinserienproduktion. Die Befolgung intelligenter Formenbauregeln stellt sicher, dass Ingenieure hochwertigen QC-10 Aluminium oder weichen P20 Werkzeugstahl für kosteneffiziente Formplatten auswählen. Vertikale Merkmale wie Verstärkungsrippen und Bossen müssen sich leicht verjüngen, damit die Teile sauber aus den Kernhohlräumen ausgestoßen werden können. Wände ohne Entformungsschräge reiben unter hohem Schrumpfdruck am Kernstahl und erzeugen sichtbare Schleifspuren und tiefe Spannungsrisse.
Entformungsschrägen sind ein grundlegendes Konstruktionsmerkmal für spritzgegossene Kunststoffteile, um Schleifen und Verschrammen während der Auswurfzyklen zu verhindern. Die Implementierung gründlicher Konstruktionsrichtlinien für Brückenwerkzeuge stellt sicher, dass vertikale Rippen und Ansätze ausreichend Schräge aufweisen, bevor permanente Werkzeuge geschnitten werden. Boss-Durchmesser werden zur offenen Seite hin in der Regel leicht reduziert, um gleichmäßige Wandstärken zu erhalten und kosmetische Einfallstellen zu vermeiden. Die frühzeitige dimensionale Validierung stellt sicher, dass diese ausgekernten Merkmale kritische Gewindeformschrauben sicher halten.
Hinterschnittvermeidung und manuelle Kerneinsätze
Frage: Wie werden Werkzeugkosten für Teile mit komplexen Hinterschneidungen reduziert? Der Ersatz automatischer hydraulischer Seitenzüge durch manuell eingelegte Kerneinsätze vereinfacht den Formenbau und senkt die Formenherstellungskosten erheblich.
Jucheng Precision unterstützt Mechatronik-Startups durch die Bereitstellung hochoptimierter, kostensparender Fertigungsoptionen, die Entwicklungsbudgets vor unnötigen Ausgaben schützen. Die Beauftragung unserer Experten 24-Stunden-kostenlose DFM Bewertungen hilft Produktgruppen, Angussplatzierungen, Trennlinien und Entformungsschrägen zu optimieren, bevor Metall geschnitten oder Silikon gegossen wird. Die Beschaffung hochwertiger Prototypen stellt sicher, dass Ihre Konstruktionen gebaut sind, um starken dynamischen Kräften sicher standzuhalten. Die Beschaffung Ihrer Komponenten aus unserer zertifizierten Fertigungsanlage unter einem Dach verhindert Kommunikationsfehler und stellt sicher, dass Konstruktionsänderungen sicher über alle Phasen weitergegeben werden.
Komplexe innere Hinterschnitte und ineinandergreifende Merkmale erfordern komplizierte mechanische Schieber oder Auswerfer in Spritzgussformen, was die Werkzeugkosten drastisch erhöht. Produktentwickler nutzen strategische Konstruktionsrichtlinien für Brückenwerkzeuge um diese Hinterschneidungen durch einfache Schieber zu vermeiden. Die Gestaltung einfacher Trennlinien ermöglicht das Öffnen und Schließen der Formhälften entlang einer einzigen Achse, was die Gesamtkomplexität der Form reduziert. Die Vereinfachung von Kernmerkmalen senkt die anfänglichen Kapitalanforderungen und verkürzt die Werkzeugvorlaufzeiten.
Rippendicke und gleichmäßige Querschnitte für gleichmäßige Kühlung
Frage: Was ist die Hauptursache für kosmetische Einfallstellen bei spritzgegossenen Bauteilen? Lokalisierte dicke Abschnitte kühlen langsamer ab als umgebende dünne Wände, wodurch innere Vakuumhohlräume entstehen, die Oberflächenpolymer nach innen ziehen.
Die Aufrechterhaltung gleichmäßiger Querschnitte ist die goldene Regel des Spritzgießens, da sie ungleichmäßigen Volumenschwund und Verzug nach dem Formen verhindert. Die Beschaffung funktionaler CNC-Bearbeitungsservice Teile aus extrudierten Knüppeln aus ABS, Nylon (PA), oder Aluminium Polypropylen (PP) liefert authentisches Materialverhalten vor dem Schneiden von Werkzeugstahl Kernblöcken. Diese detaillierte Materialvalidierung beseitigt mechanische Ausfallrisiken beim Übergang von Prototypen- zu Produktionsdesignkonfigurationen. Die frühzeitige Validierung verhindert teure technische Änderungen beim Hochskalieren auf hohe Stückzahlen. Spritzguss-Service.

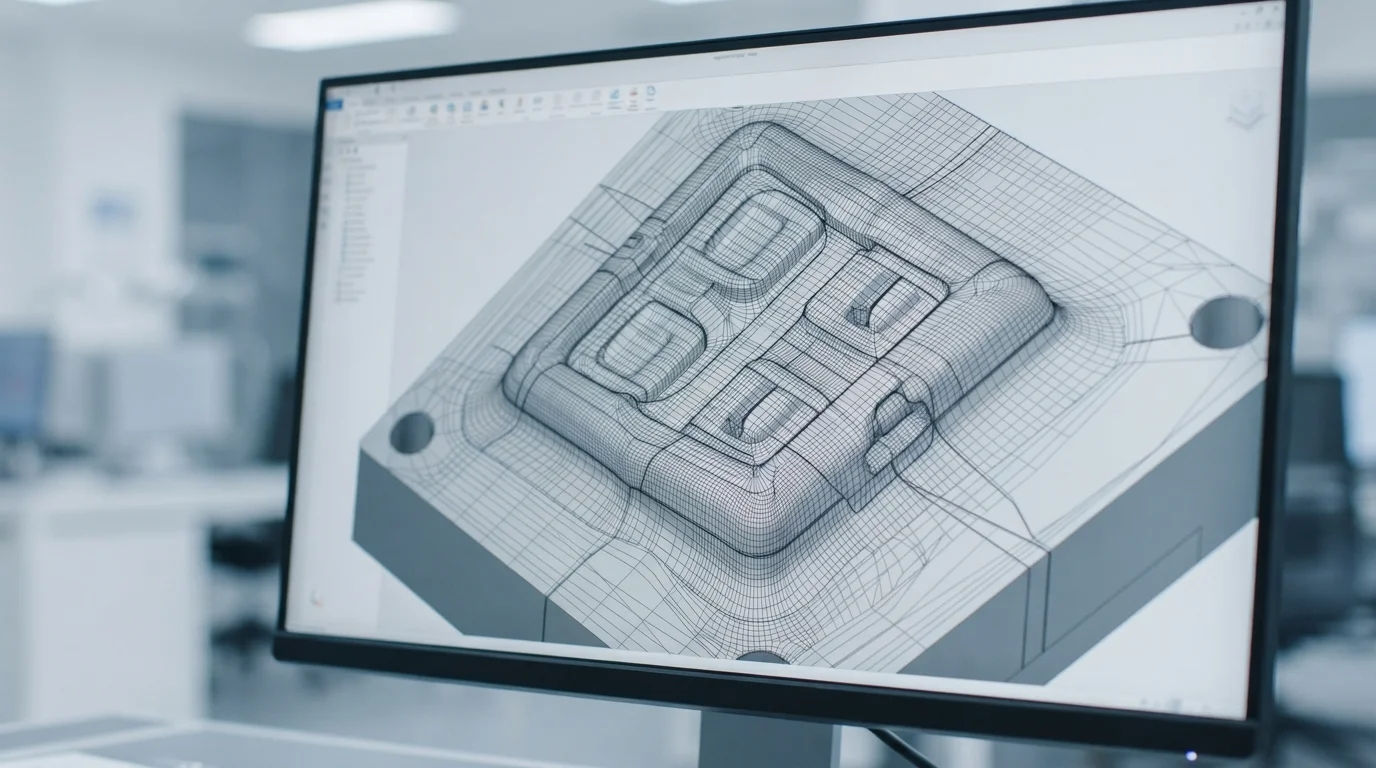

Eine sorgfältige Trennlinienplanung stellt sicher, dass Nähte entlang natürlicher scharfer geometrischer Grenzen verlaufen, um die Nachbearbeitung zu vereinfachen. Geschmolzenes Polymer unter hohem Einspritzdruck kann entlang von Trennlinien austreten und dünne Plastikgrate bilden, die manuell entgratet werden müssen. Trennlinien-Sperren müssen präzise von Hand angepasst werden, um Gratbildung an kritischen Passflächen zu verhindern. Diese technische Vergleichstabelle zeigt grundlegende Designparameter für CNC-Bearbeitung versus Spritzgießen:
| Fertigungsparameter | CNC-Bearbeitungsrichtlinie | Spritzgussrichtlinie | Haupttechnischer Grund |
|---|---|---|---|
| Minimale Wandstärke | 0,8 mm (Metalle), 1,5 mm (Kunststoffe) | 1,2 mm bis 3,0 mm | Verhindern von Teileverzug, Sicherstellen des Formfüllungsflusses |
| Empfohlene Entformungsschräge | Keine Schräge zulässig | 1,5° bis 3,0° mindestens | Schleifspuren vermeiden, einfaches Auswerfen der Teile ermöglichen |
| Standardtoleranz | ±0,05 mm bis ±0,01 mm | ±0,1 mm bis ±0,15 mm | Prozesswiederholbarkeit gewährleisten, Werkzeugkosten senken |
Die Zusammenarbeit mit einem erfahrenen Prototypenservice Spezialist stellt sicher, dass Ihre fertige Hardware zur Premium-Softwareerfahrung passt. Die manuelle Einholung Ihrer Angebote stellt sicher, dass erfahrene Ingenieure Ihre 3D-STEP-Dateien analysieren, um zusätzliche Möglichkeiten zum Schutz Ihrer Form und zur Maximierung Ihrer Kapitalrendite zu finden. Die Beschaffung hochwertiger Vorserienteile verhindert Werkzeugnacharbeiten und schützt Einführungsbudgets. Die Beschaffung Ihrer Komponenten aus unserer zertifizierten Fertigungsstätte unter einem Dach verhindert Kommunikationsfehler und stellt sicher, dass Designänderungen sicher über alle Phasen weitergegeben werden.
Häufig gestellte Fragen (FAQ)
Was sind die primären Materialvorteile des Rapid Prototypings?
Verständnis der Grundlinie Vorteile des Rapid Prototyping ermöglicht es mechatronischen Gruppen, diese hohen Kapitalhürden während der frühen Entwicklung sicher zu umgehen. Die Umgehung langsamer, manueller Formenbauverfahren ermöglicht es Hardwareentwicklern, sofort dynamische Passungskontrollen und aerodynamische Windkanaltests durchzuführen. Die frühzeitige Einholung von DFM-Reviews vereinfacht Trennlinienlayouts und eliminiert die Notwendigkeit teurer mechanischer Schieber in Schnellformen.
Wie können Werkzeugkosten für die Kleinserienproduktion reduziert werden?
Vakuumgießen in Silikonformen ist eine hervorragende, kostengünstige Methode, um zwanzig bis fünfzig Kunststoffgehäuse günstig herzustellen. Die Beschaffung kundenspezifischer Polyurethan-Teile aus Silikonformen wird hochgradig kosteneffektiv, bevor in Aluminium- oder Weichstahlkerne investiert wird. Produktdesigner nutzen Vakuumguss zur Nachbildung von produktionsreifen Polymereigenschaften, einschließlich flexiblem Elastomer-Umspritzen.
Erhöht das Polieren komplexer Oberflächen die gesamten Fertigungskosten drastisch?
Manuelles Handpolieren, Dampfpolieren und mehrschichtiges Lackieren erfordern intensive Arbeitsstunden, die Ihre gesamten Projektkosten verdoppeln können. Die Spezifikation von Standard-Strahl- oder Rohmaschinenoberflächen für interne Strukturen oder frühe visuelle Modelle senkt Ihre gesamten Ausgaben für die Oberflächenbearbeitung. Produktdesigner koordinieren mit Fertigungsspezialisten, um dekorative Beschichtungen nur auf sichtbaren äußeren Schauseiten aufzutragen.
