Die Bewertung der Formhaltbarkeit stellt ein vorrangiges Anliegen dar, wenn kundenspezifische Kunststoffdesigns von Kleinserien-Prototypen zu mittleren Serien-Pilotproduktionsläufen übergehen. Produktentwicklungsteams müssen genau bestimmen, wie viele wiederholbare Teile eine Weichmetall- oder vorgehärtete Stahlkavität auswerfen kann, bevor die Maßtoleranzen zu driften beginnen. Die Beschaffung von Spritzgussteilen in Kleinserie erfordert eine ausgewogene technische Strategie, die Zielteileausbeuten mit kostengünstigen Formmetallauswahlen abgleicht. Sorgfältige Planung verhindert teure technische Nacharbeiten und gewährleistet, dass kundenspezifische Baugruppen nahtlos von frühen Prototypen zur Massenproduktion übergehen.
Jucheng Precision unterstützt Mechatronik-Startups durch die Bereitstellung hochoptimierter, kostensparender Fertigungsoptionen, die Entwicklungsbudgets vor unnötigen Ausgaben schützen. Die Beauftragung unserer Experten 24-Stunden-kostenlose DFM Bewertungen helfen Produktgruppen, Angussplatzierungen, Trennlinien und Entformungsschrägen zu optimieren, bevor sie sich für Brückenwerkzeuge Programme. Durch das eigene Werkzeugdesign und fünfunddreißig hochpräzise Spritzgießmaschinen erhalten Sie vollkommen ehrliche, praktische Ratschläge. Die Beschaffung von Schnellwerkzeugen ermöglicht es Produktentwicklern, Anguss, Trennlinien und Entformungsschrägen unter realen Maschinendrücken zu validieren.
Inhaltsverzeichnis
1. Schussvolumenerwartung und grundlegende Langlebigkeitsgrenzen
2. Physikalische Variablen, die den Kavitätsverschleiß beschleunigen
Schussvolumenerwartung und grundlegende Langlebigkeitsgrenzen
Frage: Wie hoch ist die durchschnittliche Schusslebensdauer einer Brückenform? Weichmetallformen liefern typischerweise zwischen 5.000 und 50.000 saubere Spritzzyklen, abhängig von den Formmetallauswahlen und der Polymerabrasivität.
Die Vorhersage Ihrer Lebenserwartung von Brückenwerkzeugen erfordert eine sorgfältige Analyse der physikalischen Materialgrenzen, Schließkräfte und chemischen Eigenschaften des Polymers. Aluminium-AL7075-T6-Kavitäten sind eine ausgezeichnete Ausgangswahl und liefern 5.000 bis 20.000 saubere Auswürfe, bevor sich die Abmessungen ändern. Vorgehärtete P20-Stahlkern-Einsätze sind haltbarer und überleben leicht 50.000 Spritzzyklen bei Standardbetriebsdrücken. Die Beschaffung hochwertiger Barrenmetalle schützt Ihr Entwicklungsbudget vor Materialaufschlägen.
Die Beschaffung hochgenauer Mockups von Strukturverbindungen von einem professionellen Prototypenservice ist ideal für frühe Formstudien, aber diese CAD-Dateien verletzen oft die Massenproduktionsphysik des Spritzgusses. Das präzise Aufteilen von CAD-Dateien ermöglicht es erfahrenen Werkzeugmachern, Trennlinien, Entformungsschrägen und Wandstärken mit fortschrittlicher Formfluss-Simulationssoftware zu analysieren. Formenkonstrukteure analysieren Trennlinien frühzeitig, um sicherzustellen, dass die weichen Aluminium-Sperrkanten unter hohen Schließdrücken verschleißfest sind. Symmetrische Komponentendesigns vereinfachen Haltevorrichtungen und reduzieren die anfänglichen Einrichtungsarbeitsstunden drastisch.
Beschaffung funktionaler CNC-Bearbeitungsservice Teile aus extrudierten Knüppeln aus ABS, Nylon (PA), oder Aluminium Aluminium liefert authentisches Materialverhalten, bevor Werkzeugstahl geschnitten wird. Diese detaillierte Materialvalidierung eliminiert mechanische Ausfallrisiken beim Übergang von Prototyp- zu Produktionsdesignkonfigurationen. Frühe Validierung verhindert teure technische Änderungen bei der Hochskalierung auf Hochvolumen-Spritzguss. Die Standardisierung nichtkritischer Freiräume ermöglicht es Hochgeschwindigkeits-Frässpindeln, Rohmaterial schnell zu räumen und die Schneideffizienz zu maximieren.
Physikalische Variablen, die den Hohlraumverschleiß beschleunigen

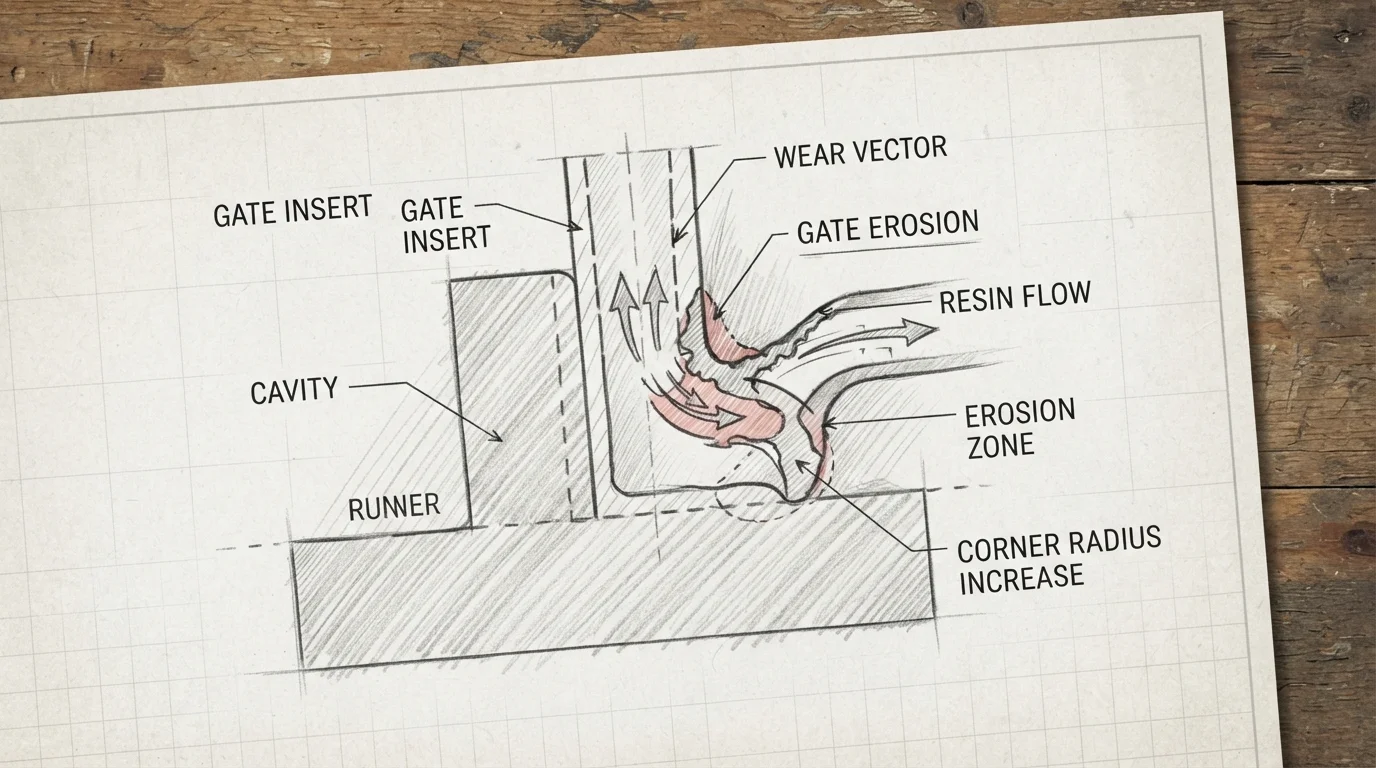

Frage: Was sind die Hauptfaktoren, die schnellen Formenverschleiß verursachen? Abrasive Glasfasern, korrosive Polymergase, extreme Einspritzdrücke und fehlende Schmierung beschleunigen den Verschleiß von Anguss und Tasche.
Die Auswahl geeigneter Formmetalle hängt stark davon ab, ob Ihre gewählte Polymerqualität stark abrasive Verstärkungsfasern enthält. Glasgefüllte Polyamide oder flammhemmende ABS-Polymere nutzen weiche Aluminiumangüsse schnell ab und verkürzen Ihre angestrebte Lebenserwartung des Brückenwerkzeugs. Werkzeugkonstrukteure spezifizieren vorgehärteten Werkzeugstahl (wie P20) für diese abrasiven Materialien, um kritische Angussgeometrien zu schützen. Die Standardisierung von Entformungsschrägen und Nennwandstärken ist die primäre Methode zur Verhinderung von Gratbildung.
Korrosive Ausgasungen aus speziellen Polymeren wie PVC oder hochtemperaturbeständigem PEEK erzeugen ebenfalls mikroskopische Lochfraßstellen auf rohen Hohlraumwänden. Diese technische Vergleichstabelle zeigt grundlegende Lebensdauern und Leistungsgrenzen verschiedener Formmetallauswahlen:
| Formkernmaterial | Basishärte | Geschätzte Lebensdauer | Primärer B2B-Zweck |
|---|---|---|---|
| AL7075-T6 Aluminium | 150 Brinell | 5.000 bis 20.000 Zyklen | Schnelle NPI-Skalierung, nicht abrasive Harze (PP, PE) |

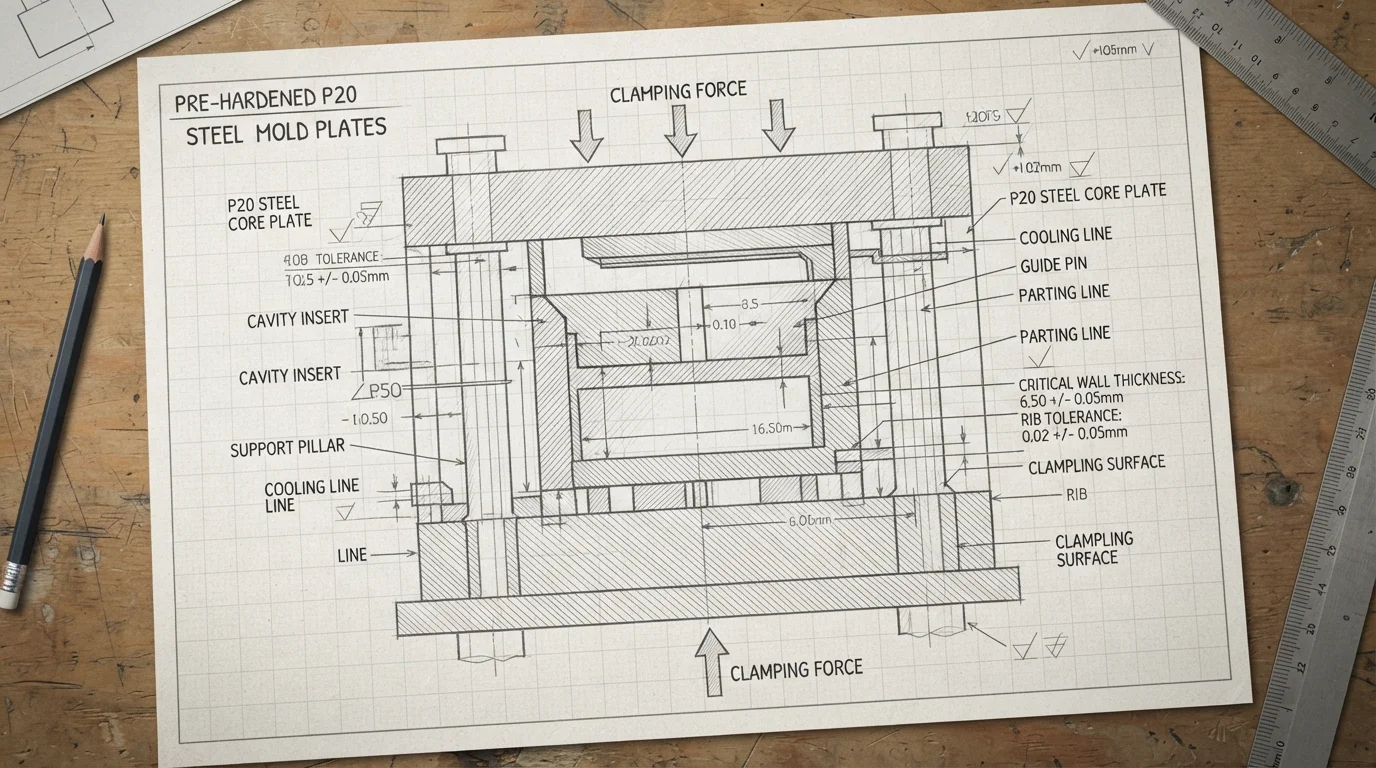

| P20 vorgehärteter Stahl | 30 HRC | 20.000 bis 50.000 Zyklen | Mittelvolumige Verbrauchergehäuse, modifizierte glasgefüllte Harze (PA+GF) |
| NAK80 vorgehärteter Stahl | 40 HRC | 50.000 bis 100.000 Zyklen | Hochglanzpolierte optische Linsen, stark abrasive Polymere |
Maximierung der Zwischennutzung von Formen

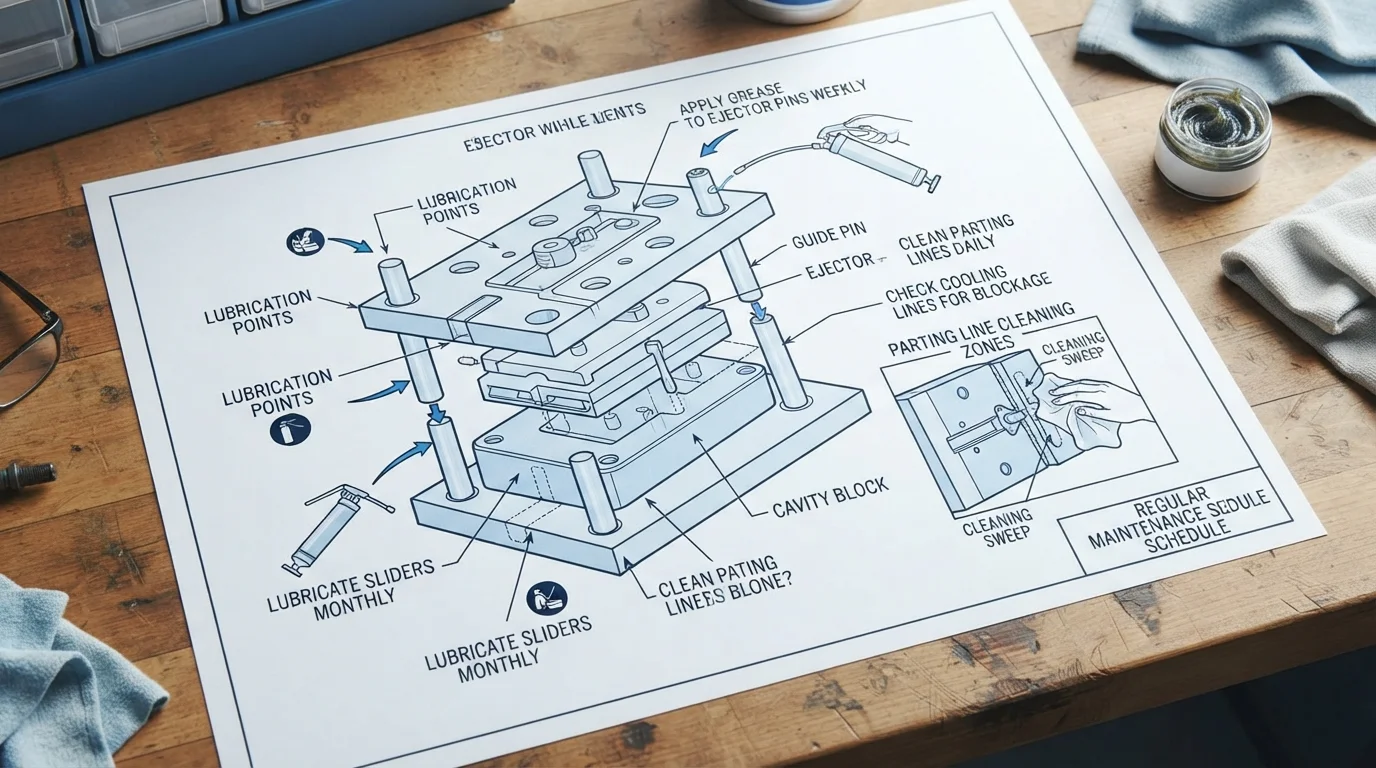

Frage: Wie wird die physische Lebensdauer einer Weichform maximiert? Die Implementierung niedriger Einspritzdrücke, regelmäßiges Abwischen der Trennlinien und manuelles Schmieren von Schieberauswerfern verlängern die Werkzeuglebensdauer.
Der Übergang zu einer automatisierten Spritzguss-Service erfordert eine vollständige Überarbeitung der Roh-Prototyp-CAD-Geometrien, um die Entformungsphysik zu berücksichtigen. Die Beschaffung eines dedizierten Schnellwerkzeugbau-Service unter Verwendung von Aluminium- oder Weichstahlkernen liefert echte spritzgegossene Komponenten aus produktionsgerechten Harzen innerhalb von Wochen. Das präzise Schneiden von CAD-Dateien ermöglicht es erfahrenen Werkzeugbauern, Trennlinien-Schließflächen manuell zu analysieren. Die Beschaffung von Schnellwerkzeugen ermöglicht es Produktentwicklern, Anguss, Trennlinien und Entformungsschrägen unter realen Maschinendrücken zu validieren.
Der Betrieb von Formen unter stabilen Kavitätstemperaturen erfordert die Integration präziser thermischer Steuerungswasserkanäle direkt in die Formkerne. Die Einholung unserer Expertenbewertungen hilft Ihnen, das kostengünstigste Metallverfahren für Ihr spezifisches Hardwareprogramm auszuwählen. Die Standardisierung vertikaler Entformungsschrägen, verrundeter Ecken und nominaler Wandstärken ist die primäre Methode zur Vermeidung von Gratbildung. Formtrennlinien-Schließflächen werden präzise von Hand angepasst, um sicherzustellen, dass Polymer unter hohen Schließkräften nicht entweicht.

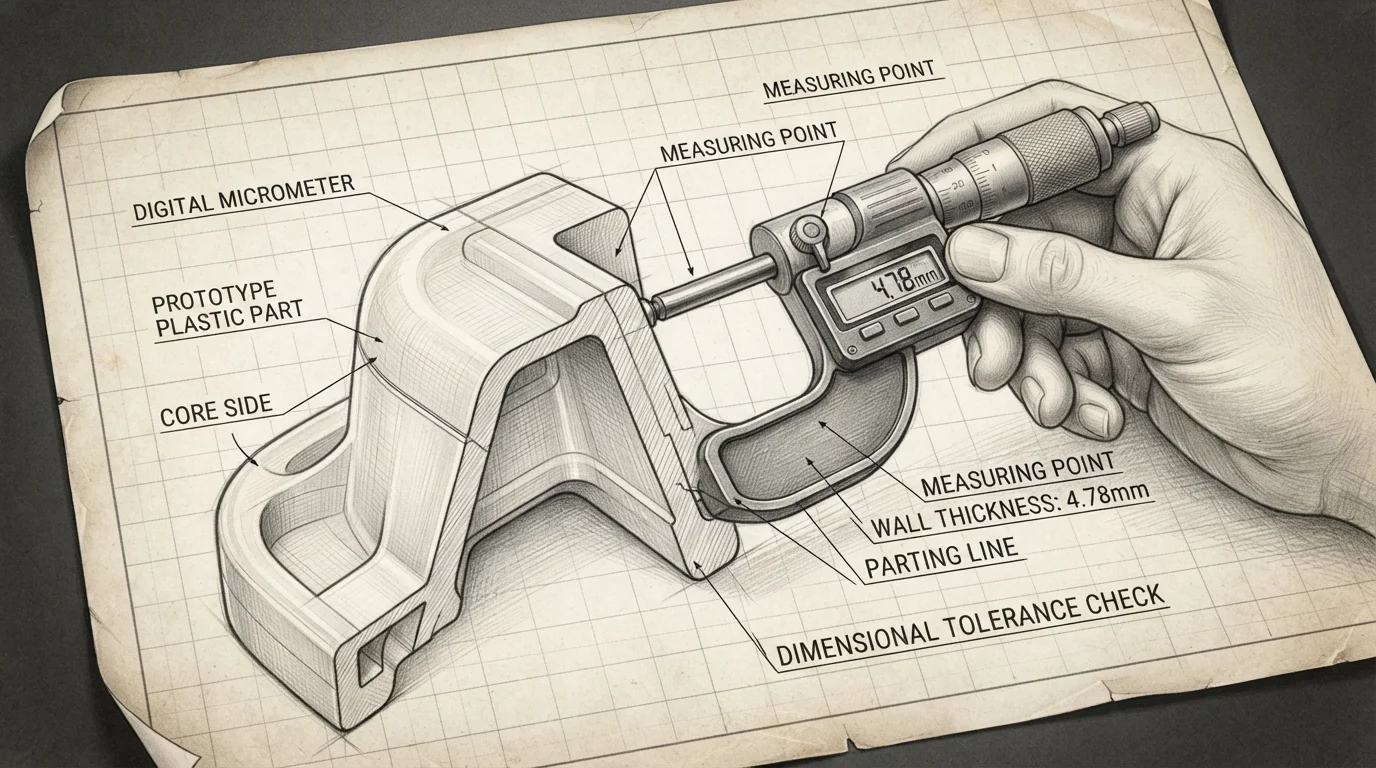

Die Zusammenarbeit mit einem erfahrenen Hersteller hilft Ihnen, den Übergang von frühen visuellen Mock-ups zu Niedrigvolumen-Brückenwerkzeugen nahtlos zu bewältigen. Die manuelle Einholung Ihrer Angebote stellt sicher, dass erfahrene Ingenieure Ihre 3D-STEP-Dateien analysieren, um zusätzliche Möglichkeiten zum Schutz Ihrer Form und zur Maximierung Ihrer Kapitalrendite zu finden. Kundenspezifische Komponenten durchlaufen strenge Koordinatenmesstechnik-Prüfungen, um die genaue Maßhaltigkeit zu bestätigen. Die Beschaffung hochwertiger Prototypen stellt sicher, dass Ihre Konstruktionen so gebaut sind, dass sie sicher schweren dynamischen Kräften standhalten.
Häufig gestellte Fragen (FAQ)
Was passiert, wenn ein Brückenwerkzeug das Ende seiner Lebensdauer erreicht?
Das Überschreiten der maximal empfohlenen Formklemmdrücke kann weiche Aluminium-Schließflächen zerdrücken und schwere Trennlinien-Gratbildung verursachen. Konstrukteure spezifizieren Entformungsschrägen von mindestens 1,5 Grad und halten die Einspritzdrücke niedrig, um die Lebenserwartung des Brückenwerkzeugs zu maximieren. Die frühzeitige Beschaffung von DFM-Reviews stellt sicher, dass alle Angussversätze präzise berechnet werden, wodurch Maßabweichungen während der Endläufe verhindert werden.
Können kundenspezifische Kunststoffformen hochsteife Kohlefaserharze verarbeiten?
Vakuumgießen in Silikonformen ist eine hervorragende, kostengünstige Methode, um zwanzig bis fünfzig Kunststoffgehäuse günstig herzustellen. Die Beschaffung kundenspezifischer Polyurethan-Teile aus Silikonformen wird hochgradig kosteneffektiv, bevor in Aluminium- oder Weichstahlkerne investiert wird. Produktdesigner nutzen Vakuumguss zur Nachbildung von produktionsreifen Polymereigenschaften, einschließlich flexiblem Elastomer-Umspritzen.
Erhöht das Polieren komplexer Oberflächen die gesamten Fertigungskosten drastisch?
Manuelles Handpolieren, Dampfpolieren und mehrschichtiges Lackieren erfordern intensive Arbeitsstunden, die Ihre gesamten Projektkosten verdoppeln können. Die Spezifikation von Standard-Strahl- oder Rohmaschinenoberflächen für interne Strukturen oder frühe visuelle Modelle senkt Ihre gesamten Ausgaben für die Oberflächenbearbeitung. Produktdesigner koordinieren mit Fertigungsspezialisten, um dekorative Beschichtungen nur auf sichtbaren äußeren Schauseiten aufzutragen.
