Die Beschaffung physischer Validierungsmodelle stellt einen verbindlichen Meilenstein in den Pipelines für die Einführung neuer Produkte (NPI) dar und überbrückt die enorme geometrische Kluft zwischen virtuellen CAD-Zeichnungen und massenproduzierten Gütern. Die Umsetzung strategischer Brückenwerkzeuge Programme schützt den Cashflow in der Frühphase und ermöglicht es Hardware-Startups, Tausende von funktionalen Kunststoffteilen zu produzieren, ohne für hochvolumige Stahlformen zu viel zu bezahlen. Produktentwicklungsteams machen häufig den Fehler, direkt von additiven Drucken zur Massenproduktionswerkzeugen überzugehen, nur um dann mit massiven technischen Rückbelastungen konfrontiert zu werden, wenn Geometrien bei realen Belastungstests versagen. Die Beseitigung dieser strukturellen Diskrepanzen während der frühen Entwicklung stellt sicher, dass Ihre kundenspezifischen Baugruppen sicher in wettbewerbsfähige Märkte skalieren.
Fertigungsspezialisten koordinieren mit Konstruktionsingenieuren, um Trennlinien, Anschnittpositionen, Entformungsschrägen und Wanddickenhomogenität mithilfe fortschrittlicher Mold-Flow-Simulationssoftware zu bewerten. Die Auswahl geeigneter temporärer Fertigungsmethoden bringt Rohstoffeigenschaften mit schnellen Durchlaufzeiten während der frühen Testphase in Einklang. Die Beschaffung Ihrer Kopien von einem Partner mit umfangreichen Inhouse-Kapazitäten stellt sicher, dass Sie ehrliche, kostensparende Beratung für Ihr spezifisches Hardware-Programm erhalten. Schauen wir uns an, wie Sie Ihre Geometrien optimieren können, um Kosten sicher zu senken und gleichzeitig eine hohe Qualität beizubehalten.
Inhaltsverzeichnis
1. Was ist Bridge Tooling in der Fertigung?
2. Hauptunterschiede: Bridge- vs. Produktions- vs. Rapid Tooling
3. Wesentliche Materialien und erwartete Werkzeuglebensdauer
4. Kostenanalyse und wann Bridge-Formen verwendet werden sollten
5. Skalieren Sie Ihre NPI mit den 35+ Spritzgießmaschinen von Jucheng Precision
Was ist Bridge Tooling in der Fertigung?
Frage: Was ist eine Bridge-Form? Bridge-Formen füllen die Produktionslücke zwischen frühem Prototyping und hochvolumiger Massenproduktion und produzieren 1.000 bis 100.000 verkaufsfertige Teile mit Standard-Spritzgussharzen.
Die Bewältigung des Übergangs von frühen visuellen Prototypen zu Massenproduktionsformen erfordert eine hochkoordinierte Fertigungsstrategie. Für Mechatronik-Startups ist das Verständnis von was Bridge Tooling ist entscheidend, um zu skalieren, ohne wertvollen Entwicklungs-Cashflow zu binden. Die Beschaffung von Zwischenformen aus weichen Metallen ermöglicht es Produktgruppen, Crowdfunding-Bestellungen zu erfüllen oder umfangreiche klinische Studien sicher durchzuführen. Diese temporären Werkzeugoptionen liefern Teile, die aus echtem Polypropylen, ABS oder glasfaserverstärktem Nylon geformt sind, und erfüllen strenge Feldtestrichtlinien perfekt.

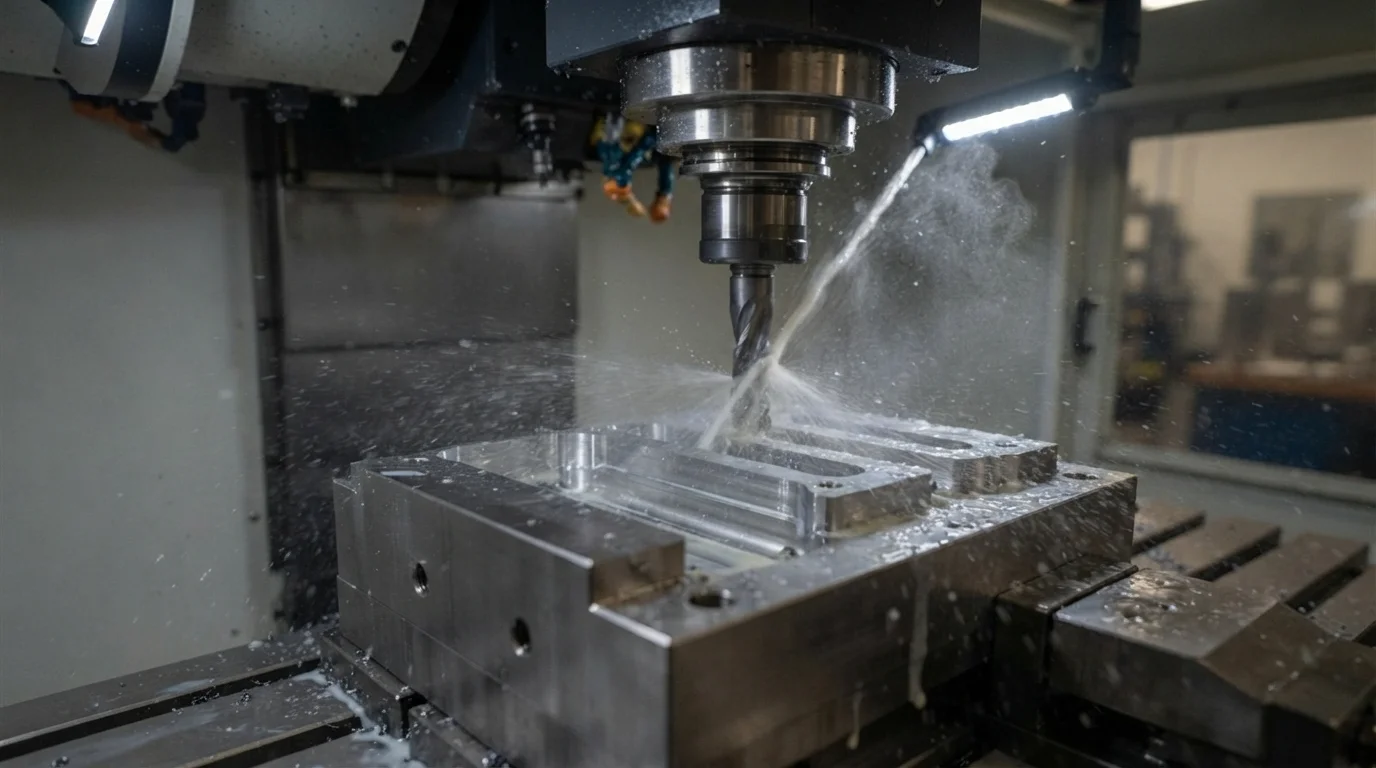

Formenkonstrukteure fertigen diese Zwischenwerkzeugkerne schnell mittels Hochgeschwindigkeits-CNC-Fräsen und umgehen dabei langsame, arbeitsintensive Senkerosions-EDM-Verfahren. Die Beschaffung dieser weichen Formen ermöglicht es Produktentwicklern, die tatsächlichen Produktionsmaterialeigenschaften zu validieren, bevor sie sich auf gehärteten Stahl festlegen. Die Standardisierung nicht kritischer Abstände ermöglicht es Hochgeschwindigkeits-Frässpindeln, Rohmaterial schnell zu räumen und so die Schnittleistung zu maximieren. Die Verwendung temporärer Bridge-Tooling-Einsatzkernen stellt sicher, dass Kleinserienteile sauber aus den Kernkavitäten ausgeworfen werden, ohne zu verkratzen oder sich zu verziehen.
Hauptunterschiede: Bridge- vs. Produktions- vs. Rapid-Tooling
Frage: Wie unterscheiden sich Bridge-, Produktions- und Rapid-Tooling? Rapid-Tooling konzentriert sich auf funktionale Prototypen (100 Teile), Bridge-Tooling zielt auf frühe Markteinführungen (5.000 Teile) und Produktions-Tooling unterstützt die Massenproduktion (über 1.000.000 Teile).
Die Entscheidung zwischen Bridge-Tooling vs. Produktions-Tooling stellt einen kritischen finanziellen Wendepunkt bei frühen Hardware-Einführungen dar. Rapid-Tooling dient der funktionalen Prototypenfertigung von fünfzig bis fünfhundert Teilen, während Bridge-Tooling die Zwischenzone von 1.000 bis 100.000 Teilen abdeckt. Traditionelle Produktionsstahlformen sind dagegen ausschließlich für extreme Hochvolumen-Skalierung ausgelegt, bei der die Formlebensdauer über eine Million Zyklen hinausgeht. Die Auswahl der richtigen Werkzeugphilosophie balanciert anfängliche Kapitalausgaben sauber mit den Zielstückpreisen aus.
Das Verständnis der Bridge-Tooling vs. Rapid-Tooling Nuancen hilft Ingenieuren, falsch ausgerichtete Qualitätserwartungen bei der Kurzserienproduktion zu vermeiden. Die Beschaffung funktionaler Teile, die aus massiven technischen Blöcken gefräst werden, bietet authentisches Materialverhalten, bevor Metall geschnitten wird. Diese Tabelle vergleicht Basiskosten und Materialverhalten über standardmäßige Rapid-Fertigungsmethoden:
| Werkzeugoption | Kernmetallmaterial | Typische Werkzeuglebensdauer | Primärer B2B-Zweck |
|---|---|---|---|
| Schnellwerkzeugbau | QC-10 Aluminium | 100 bis 1.000 Zyklen | Funktionale Prototypen, visuelle Formstudien |
| Bridge-Tooling | P20 Weichstahl / AL7075-T6 | 5.000 bis 50.000 Zyklen | Crowdfunding-Erfüllung, klinische Tests |
| Produktions-Tooling | H13 gehärteter Stahl | Über 1.000.000 Zyklen | Hochvolumige Serienproduktion, extreme Maßstäbe |
Wesentliche Materialien und Werkzeugstandzeiten
Frage: Welche Metalle eignen sich am besten für Übergangsformen? Aluminium AL7075 bietet unübertroffene Geschwindigkeit und Wärmeableitung, während vorgehärteter Stahl wie P20 abrasiven glasfaserverstärkten Kunststoffen widersteht.

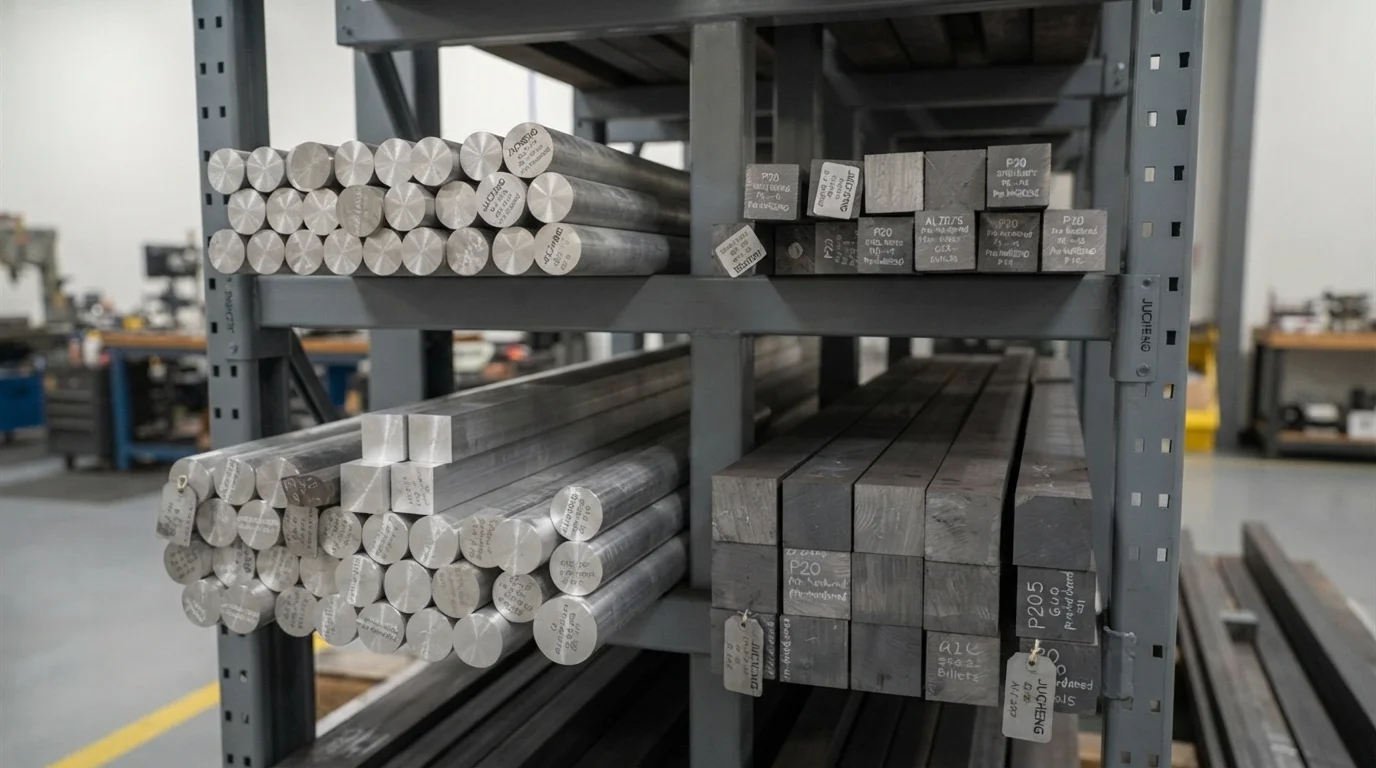

Die Wahl robuster Brückenwerkzeugmaterialien ist entscheidend, um den abrasiven Eigenschaften Ihres Spritzgusskunststoffs gerecht zu werden. Standard Aluminium Legierungen wie AL7075 schneiden auf CNC-Spindeln extrem schnell und bieten eine hervorragende Wärmeableitung, die die Kühlzeiten verkürzt. Härtere Materialien wie Werkzeugstahl (H13 oder P20) erfordern langsamere Spindelgeschwindigkeiten und starre Spannvorrichtungen, was die gesamte Bearbeitungszeit direkt erhöht. Formenkonstrukteure analysieren die Trennfugen frühzeitig, um sicherzustellen, dass die weichen Aluminium-Sperrkanten hohen Schließkräften standhalten.
Die Vorhersage Ihrer Lebenserwartung von Brückenwerkzeugen erfordert die Bewertung von Einspritzdruck, Abrasivität des Polymers und Wartungsplänen der Form. Glasfaserverstärkte Polymere wie Nylon (PA) oder abrasive ABS Mischungen schneiden schnell in Aluminiumangüsse, was vorgehärteten P20-Stahl für diese Materialien erforderlich macht. Regelmäßige Formwartung, einschließlich Handpolieren und Schmieren von Schieber-Hebeeinheiten, bestimmt, wie lange Ihr Brückenwerkzeug in der Fertigung überlebt. Die Beschaffung hochwertiger Knüppelmetalle schützt Ihr Entwicklungsbudget vor Materialaufschlägen.
Die Einhaltung strenger Konstruktionsrichtlinien für Brückenwerkzeuge verhindert vorzeitigen Werkzeugverschleiß und kosmetische Teiledefekte wie Einfallstellen. Die Dimensionierung vertikaler Rippen mit einer Mindestschräge von 1,5 Grad ermöglicht es dem Spritzgusskunststoff, leicht aus den Stahlkavitäten zu gleiten. Nabendurchmesser müssen ebenfalls ausgekernt und durch dünne Verstärkungsrippen gestützt werden, um gleichmäßige Wandstärken zu gewährleisten und kosmetische Einfallstellen auf Sichtflächen zu vermeiden. Symmetrische Bauteildesigns vereinfachen Spannvorrichtungen und reduzieren die anfänglichen Rüstzeiten erheblich.
Kostenanalyse und wann Brückenformen verwendet werden
Frage: Wann sind die Kosten für Brückenformen vollständig gerechtfertigt? Die Beschaffung von Brückenformen ist äußerst wirtschaftlich, wenn der Produktionsbedarf zwischen 1.000 und 50.000 Teilen liegt, und umgeht hohe Kapitalausgaben für Hartstahlwerkzeuge.
Der Übergang zu Brückenwerkzeug-Spritzguss ermöglicht Startups, reale Produktionsmaterialvalidierungen durchzuführen, ohne die Gemeinkosten der Massenproduktion zu tragen. Die Berechnung Ihrer gesamten Brückenwerkzeugkosten umfasst den Nachweis des Auswurfverhaltens der Form unter realen Maschinenschließkräften. Die Beschaffung einer dedizierten Schnellwerkzeugbau-Service unter Verwendung von Aluminium- oder Weichstahlkernen liefert echte Spritzgussteile aus produktionsgerechten Harzen innerhalb von Wochen. Die Beschaffung von Rapid Tooling ermöglicht es Produktentwicklern, Anguss, Trennlinien und Entformungsschrägen unter realen Maschinendrücken zu validieren.
Optimierung Ihrer Brückenwerkzeugkosten wird durch die Verwendung von standardisierten modularen Einheitsformen (MUD) erreicht, die kundenspezifische Kerneinsätze aufnehmen. Die Verwendung von standardisierten MUD-Rahmen vermeidet die Bearbeitung kundenspezifischer Formbasen und reduziert die Werkzeugkosten um bis zu 50 Prozent. Die Standardisierung unkritischer Spiele ermöglicht es Hochgeschwindigkeits-Frässpindeln, Rohmaterial schnell zu räumen und so die Schnittleistung zu maximieren. Die Beschaffung dieser modularen Optionen stellt sicher, dass Ihr Entwicklungsbudget während der anfänglichen Skalierung gut kontrolliert bleibt.
Genau zu wissen, wann Brückenwerkzeuge eingesetzt werden sollten bewahrt mechatronische Gruppen vor katastrophalen finanziellen Verpflichtungen früh im Produktlebenszyklus. Die Beschaffung dieser Zwischenwerkzeuge ist sehr effektiv für Crowdfunding-Erfüllung, klinische Studien für medizinische Geräte und Premium-Konsumgüter mit geringem Volumen. Die Entscheidung, Ihre frühen Bewertungen mit identischen produktionsreifen Harzen wie Polypropylen (PP) hilft mechanischen Gruppen, langfristigen mechanischen Verschleiß zu validieren. Eine frühzeitige Validierung verhindert teure technische Änderungen bei der Skalierung auf Hochvolumen-Spritzguss.
Skalieren Sie Ihre NPI mit den 35+ Spritzgießmaschinen von Jucheng Precision
Frage: Wie unterstützt Jucheng Precision das Spritzgießen mit geringem Volumen? Die Beschaffung sowohl des internen Werkzeugbaus als auch von 35 hochpräzisen Formpressen stellt sicher, dass mechatronische Gruppen reibungslos von Prototypen zur Massenproduktion unter einem Dach skalieren.
Abwägen der Vor- und Nachteile von Brückenwerkzeugen ist eine kritische Phase, in der Fertigungserfahrung über Ihren NPI-Erfolg entscheidet. Jucheng Precision unterstützt Mechatronik-Startups, indem es hochoptimierte, kostensparende Fertigungsoptionen liefert, die Entwicklungsbudgets vor unnötigen Ausgaben schützen. Die Beschaffung unserer Experten- 24-Stunden-kostenlose DFM Bewertungen hilft Produktteams, Angussplatzierungen, Trennlinien und Entformungsschrägen zu optimieren, bevor Metall geschnitten oder Silikon gegossen wird. Die Beschaffung hochwertiger Prototypen stellt sicher, dass Ihre Designs gebaut sind, um schwere dynamische Kräfte sicher zu widerstehen.
Die Zusammenarbeit mit einem erfahrenen Prototypenservice Spezialist stellt sicher, dass Ihre fertige Hardware mit der Premium-Softwareerfahrung übereinstimmt. Die manuelle Einholung Ihrer Angebote stellt sicher, dass erfahrene Ingenieure Ihre 3D-STEP-Dateien analysieren, um zusätzliche Möglichkeiten zur Kosteneinsparung beim Metall-Rapid-Prototyping zu finden. Kundenspezifische Komponenten durchlaufen strenge Koordinatenmetrologieprüfungen, um die genaue Maßkonformität zu bestätigen. Die Beschaffung hochwertiger Prototypen stellt sicher, dass Ihre Designs gebaut sind, um schwere dynamische Kräfte sicher zu widerstehen.
