Die Entwicklung hochpräziser kundenspezifischer Kunststoffkomponenten während der Neueinführungsphasen (NPI) erfordert ein ausgewogenes Verständnis der Physik des Formverschleißes, der Wärmeleitfähigkeit von Materialien und der mechanischen Schließkräfte. Die Beschaffung der richtigen Brückenwerkzeugmaterialien schützt Ihre anfänglichen Entwicklungsbudgets, indem sie vorzeitige Kavitätserosion beim Einspritzen abrasiver glasgefüllter Harze verhindert. Formenkonstrukteure bewerten Wärmeableitungsraten und Rohblockhärteoptionen sorgfältig und passen die Stahlspezifikationen der Form an die angestrebten Produktionsvolumina an. Die Beschaffung von Zwischenformen aus hochleitfähigem Aluminium oder vorgehärteten Weichstählen ermöglicht es Ingenieurgruppen, bis zu 100.000 funktionale Teile kostengünstig herzustellen. Das präzise Aufteilen komplexer dreidimensionaler CAD-Dateien stellt sicher, dass frühe Prototypen sauber aus den Kernkavitäten ausgestoßen werden, ohne zu verkratzen oder sich zu verziehen.
Inhaltsverzeichnis
1. Fräsen von QC-10- und AL7075-Legierungen für schnelle Zyklen
2. Vorgehärtete P20- und NAK80-Stähle für abrasive Harze
3. Partikelkompatibilität von Kunststoffteilen mit Formmetallen
Fräsen von QC-10- und AL7075-Legierungen für schnelle Zyklen
Frage: Warum wird AL7075-Aluminium für Formkerne mit geringem Volumen bevorzugt? Hohe Wärmeleitfähigkeit leitet Wärme von geschmolzenen Polymeren schnell ab und reduziert die Kühlzykluszeiten um bis zu 50 Prozent im Vergleich zu Stahl.
Die Auswahl hochwertiger Aluminium Legierungen wie AL7075-T6 oder QC-10 ist der effektivste Weg, um die Spritzgießzykluszeiten bei Kurzserienproduktion zu verkürzen. Die überlegene Wärmeübertragungsfähigkeit von Aluminium absorbiert schnell thermische Energie aus heißen flüssigen Polymeren, sodass Formteile viel schneller erstarren als in Stahlhohlräumen. Kürzere Kühlzyklen minimieren lokale innere Schrumpfungen und verhindern, dass sich dünne Kunststoffwände beim Auswerfen des Teils verziehen. Die Beschaffung dieser hochleitfähigen Legierungen stellt sicher, dass Ihr Brückenwerkzeugmaterialien Programm flache, hochpräzise Komponenten mit hervorragender Wiederholgenauigkeit liefert.

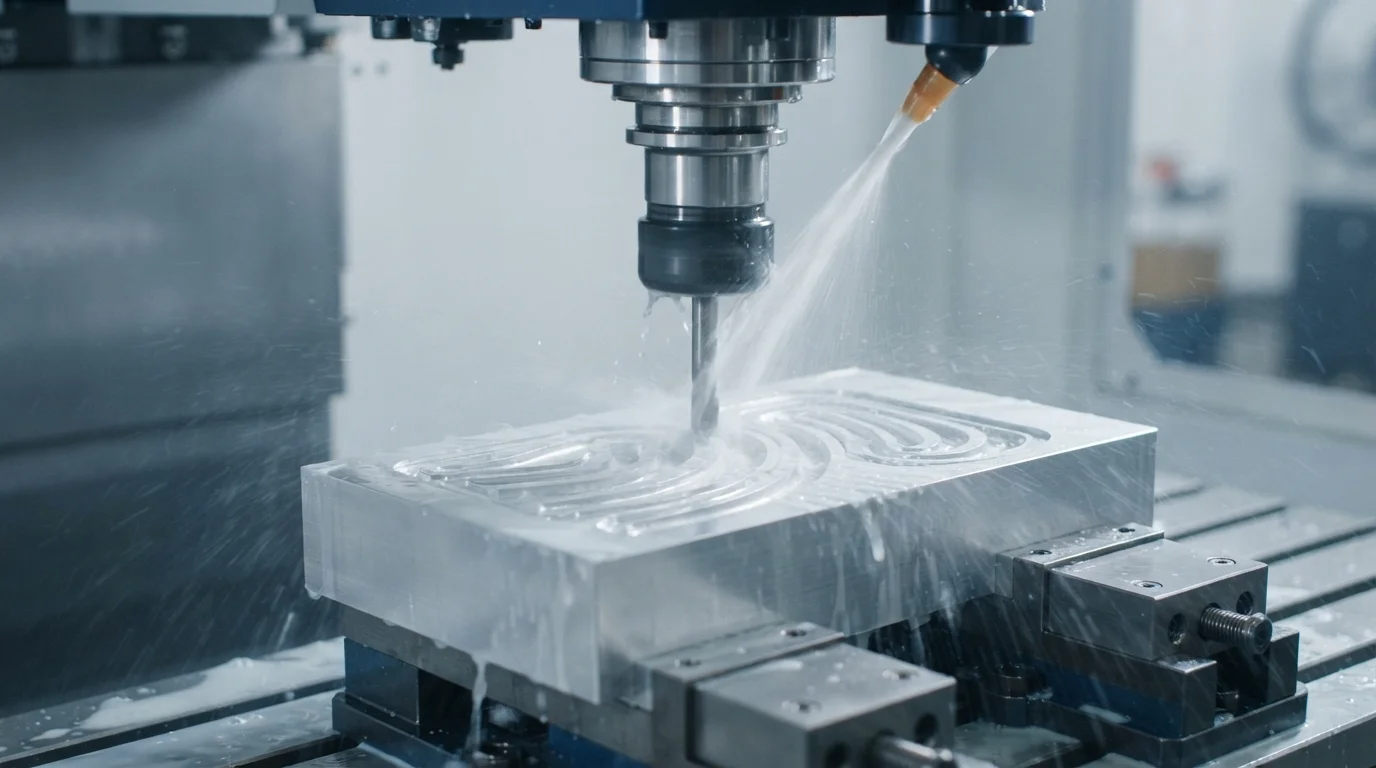

QC-10 Aluminiumhohlräume werden mit Hochgeschwindigkeits CNC-Bearbeitungsservice spindeln bearbeitet, wodurch mehrere EDM-Einrichtungen entfallen und die Werkzeuglieferzeiten verkürzt werden. Weichmetallhohlräume verarbeiten nicht-abrasive Harze wie ABS oder Polypropylen effizient für Produktionsläufe von 10.000 bis 20.000 Komponenten sicher. Die Beschaffung von Aluminiumwerkzeugblöcken senkt die anfänglichen Formkosten um bis zu 70 Prozent im Vergleich zu herkömmlichen Produktionsformen. Symmetrische Komponentendesigns vereinfachen die Haltevorrichtungen und reduzieren die anfänglichen Einrichtungsarbeitsstunden drastisch.
Vorgehärtete P20- und NAK80-Stähle für abrasive Harze
Frage: Wann sollten Weichstahl-Formeinsätze anstelle von Aluminium verwendet werden? Vorgehärtete Stähle wie P20 oder NAK80 sind zwingend erforderlich, wenn stark abrasive glasgefüllte Harze oder Hochtemperaturpolymere wie PEEK eingespritzt werden.
Glasgefüllte Polymere wie Nylon (PA) oder abrasive flammhemmende ABS Mischungen schneiden schnell in Aluminiumtore ein, was vorgehärtete Werkzeugstahl für diese Materialien zwingend erforderlich macht. Die Beschaffung von vorgehärtetem P20 Stahl oder NAK80-Legierungen bietet die hohe Verschleißfestigkeit, die erforderlich ist, um abrasiven Glasfasern über Zehntausende von Zyklen standzuhalten. Formtrennlinien-Abdichtungen werden präzise von Hand eingepasst, um sicherzustellen, dass Polymer unter hohen Schließdrücken nicht entweicht. Das Fräsen tiefer Rippenprofile und schmaler Vorsprünge erfordert starre, hochharte Stähle, um ein Verbiegen der Kernstifte während des Hochdruckeinspritzens zu verhindern.
Jucheng Precision unterstützt Mechatronik-Startups durch die Bereitstellung hochoptimierter, kostensparender Fertigungsoptionen, die Entwicklungsbudgets vor unnötigen Ausgaben schützen. Die Beauftragung unserer Experten 24-Stunden-kostenlose DFM Bewertungen hilft Produktgruppen, Angussplatzierungen, Trennlinien und Entformungsschrägen zu optimieren, bevor Metall geschnitten oder Silikon gegossen wird. Die Beschaffung hochwertiger Prototypen stellt sicher, dass Ihre Konstruktionen gebaut sind, um starken dynamischen Kräften sicher standzuhalten. Die Beschaffung Ihrer Komponenten aus unserer zertifizierten Fertigungsanlage unter einem Dach verhindert Kommunikationsfehler und stellt sicher, dass Konstruktionsänderungen sicher über alle Phasen weitergegeben werden.
Kompatibilität von Kunststoffteilen mit Formmetallen
Frage: Wie beeinflusst die Harzmaterialauswahl die Wahl des Formmetalls? Hochschrumpfende Polymere erfordern präzise Formskalierungsberechnungen, und korrosive Harze erfordern korrosionsbeständige NAK80- oder Edelstahlkavitäten.
Die Auswahl des richtigen Formmetalls erfordert ein Gleichgewicht zwischen Teilematerial-Schrumpfungen und den Gesamtwerkzeugkosten. Hochleistungspolymere wie PEEK oder transparente Polycarbonat (PC) erfordern präzise Formtemperaturkontrollen, um ästhetische Fließspuren und Bindenähte zu vermeiden. Herkömmliche Spritzguss-Service Setups verwenden beheizte Fluidleitungen innerhalb der Formblöcke, um gleichmäßige Kavitätstemperaturen während schneller Zyklen aufrechtzuerhalten. Die Beschaffung dieser spezialisierten Polymere stellt sicher, dass Ihr Prototyp sich bei Fallfestigkeits- und thermischen Validierungstests genau wie ein Serienteil verhält.
Die Anwendung dieser starren Rapid-Tooling-Designprinzipien stellt sicher, dass Ihre Prototypenteile genau wie spritzgegossene Serienkomponenten funktionieren. Das präzise Aufteilen von CAD-Dateien ermöglicht es erfahrenen Werkzeugmachern, Trennlinien-Schließkanten manuell zu analysieren. Die Beauftragung eines spezialisierten Schnellwerkzeugbau-Service unter Verwendung von Aluminium- oder Weichstahlkernen liefert echte Spritzgussteile aus produktionsgerechten Harzen innerhalb von Wochen. Die Beschaffung von Rapid Tooling ermöglicht es Produktentwicklern, Anguss, Trennlinien und Entformungsschrägen unter realen Maschinendrücken zu validieren.

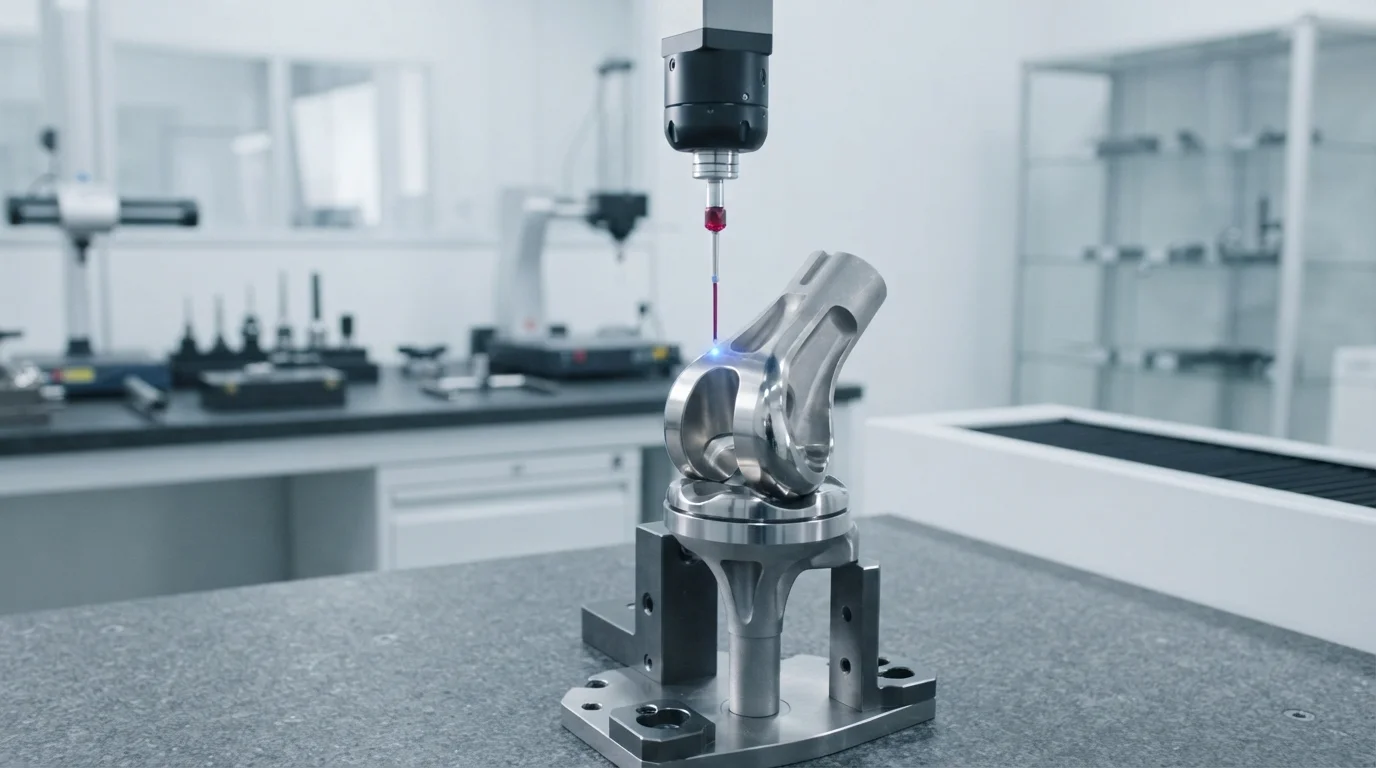

Die Zusammenarbeit mit einem erfahrenen Prototypenservice Spezialisten stellt sicher, dass Ihre fertige Hardware mit der Premium-Softwareerfahrung übereinstimmt. Die manuelle Einholung von Angeboten stellt sicher, dass erfahrene Ingenieure Ihre 3D-STEP-Dateien analysieren, um zusätzliche Möglichkeiten zur Optimierung Ihrer Ziel- Brückenwerkzeugmaterialien Auswahl zu finden. Kundenspezifische Komponenten durchlaufen strenge Koordinatenmessungen, um die genaue Einhaltung der Maße zu bestätigen. Die Beschaffung hochwertiger Prototypen stellt sicher, dass Ihre Konstruktionen so ausgelegt sind, dass sie schweren dynamischen Kräften sicher standhalten.
Häufig gestellte Fragen (FAQ)
Was sind die primären Materialvorteile des Rapid Prototypings?
Verständnis der Grundlinie Vorteile des Rapid Prototyping ermöglicht es mechatronischen Gruppen, diese hohen Kapitalhürden während der frühen Entwicklung sicher zu umgehen. Die Umgehung langsamer, manueller Formenbauverfahren ermöglicht es Hardwareentwicklern, sofort dynamische Passungskontrollen und aerodynamische Windkanaltests durchzuführen. Die frühzeitige Einholung von DFM-Reviews vereinfacht Trennlinienlayouts und eliminiert die Notwendigkeit teurer mechanischer Schieber in Schnellformen.
Wie schnell können kundenspezifische Metallformhohlräume CNC-gefräst werden?
Standard-Mehrspindel-CNC-Fräsen und hochauflösende Stereolithografie-SLA-Verfahren können vollständig validierte physische Mock-ups innerhalb von 3 bis 5 Werktagen liefern. Die Umgehung langsamer manueller Formherstellungsverfahren ermöglicht es Hardware-Entwicklern, sofort dynamische Passungskontrollen und aerodynamische Windkanaltests durchzuführen. Die Beschaffung Ihrer Prototypen von einem schlüsselfertigen Hersteller stellt sicher, dass erfahrene Formenbauer intelligente Angussplatzierungen vorschlagen.
Was ist die Hauptursache für das Versagen von Gummiwerkzeugen beim Vakuumgießen?
Die meisten Silikonformen liefern zwanzig bis dreißig saubere Abzüge, bevor das Gummi spröde wird und zu reißen beginnt. Die Konstruktion von Teilen mit sanften Entformungsschrägen und großzügigen Verrundungen hilft, die Kavitätswände zu erhalten und die Formlebensdauer auf bis zu vierzig Zyklen zu verlängern. Die frühzeitige Einholung von DFM-Reviews vereinfacht die Trennlinienauslegung und macht teure mechanische Schieber in Schnellformen überflüssig, schützt Ihre gesamten Vakuumguss Programm.
