Die Bereitstellung massiver Entwicklungskapitalien für Hochvolumen-Spritzgussformen, bevor die physikalischen Teiletoleranzen verifiziert sind, ist ein risikoreiches Glücksspiel, das häufig zu teuren Werkzeugüberarbeitungen führt. Die Beschaffung hochgenauer physischer Modelle ermöglicht es mechatronischen Gruppen, Montageinterferenzen zu identifizieren, die Durchbiegungsgrenzen von Schnappverbindungen zu validieren und interne Leiterplattenabstände realistisch zu überprüfen. Produktentwicklungsteams nutzen diese taktilen Testeinheiten, um physische Falltests und thermische Durchgehsimulationen durchzuführen und sicherzustellen, dass Komponenten reale Betriebsumgebungen sicher überstehen. Die frühzeitige Beseitigung subtiler geometrischer Fehler schützt die Einführungspläne und bewahrt den entscheidenden Cashflow während kritischer Produktentwicklungsphasen.
Inhaltsverzeichnis
1. Früherkennung von DFM-Mängeln in der Fertigung
2. Materialleistungstests vor Werkzeugverpflichtungen
Früherkennung von DFM-Mängeln in der Fertigung
Frage: Wie werden fertigungsgerechte Konstruktionsmängel erkannt, bevor mit dem Werkzeugbau begonnen wird? Erfahrene Ingenieure führen detaillierte CAD-Analysen durch und fertigen physische Prototypen, um Trennlinienabweichungen und Wandstärkenvariationen zu identifizieren.

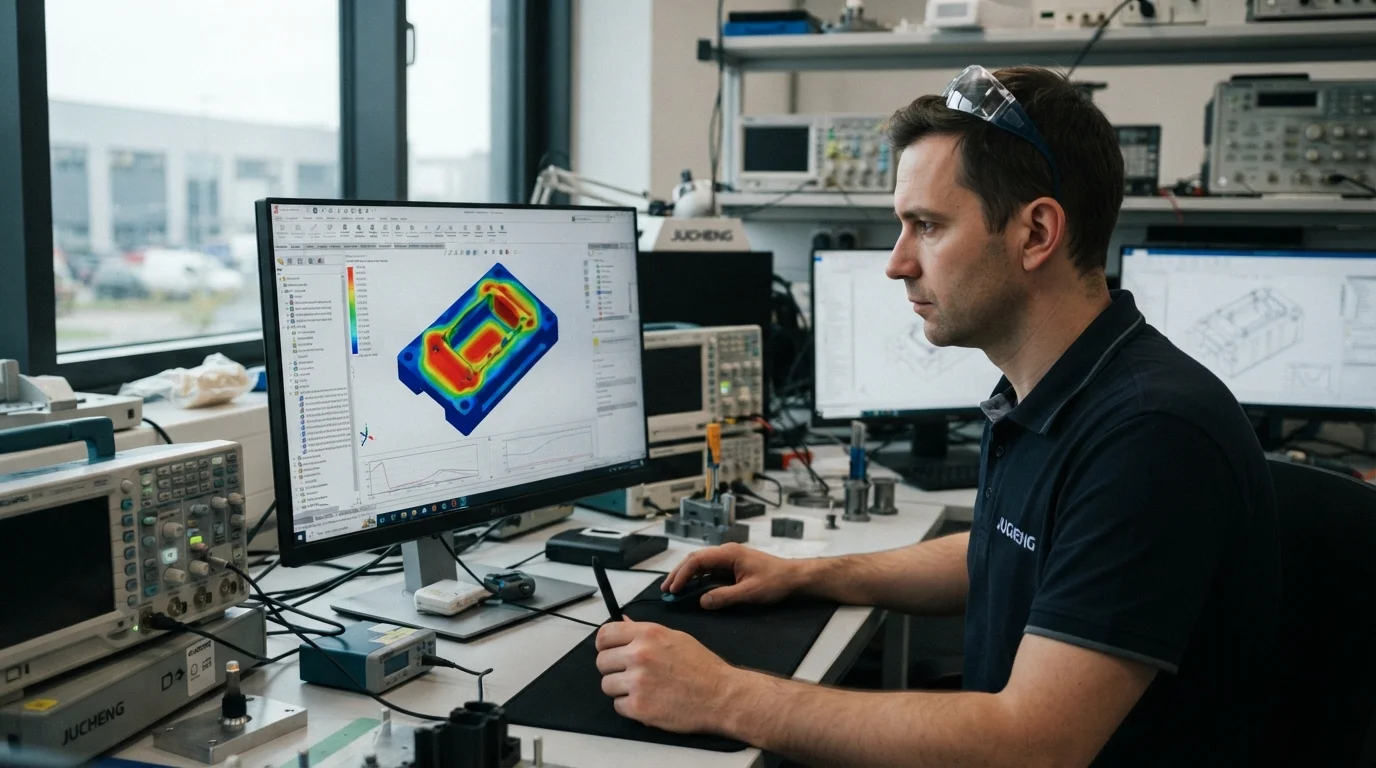

Jucheng Precision arbeitet mit Ingenieurteams in frühen Entwicklungsphasen zusammen, indem umfassende 24-Stunden-kostenlose DFM Überprüfungen durchgeführt werden, bevor Metall geschnitten oder Silikon gegossen wird. Fabrikspezialisten analysieren CAD-Dateien manuell, um null Schräge aufweisende vertikale Wände, tiefe innere Hinterschnitte und scharfe Ecken zu identifizieren, die die Formentnahme erschweren. Der Einsatz fortschrittlicher Softwaresimulationen hilft Designern, lokalisierte Polymerscherung, Materialbindelinien und Lufteinschlüsse vorherzusagen. Die Korrektur dieser geometrischen Mängel an frühen Prototypen verhindert teure Änderungen an gehärteten Stahlwerkzeugen im späteren Verlauf.

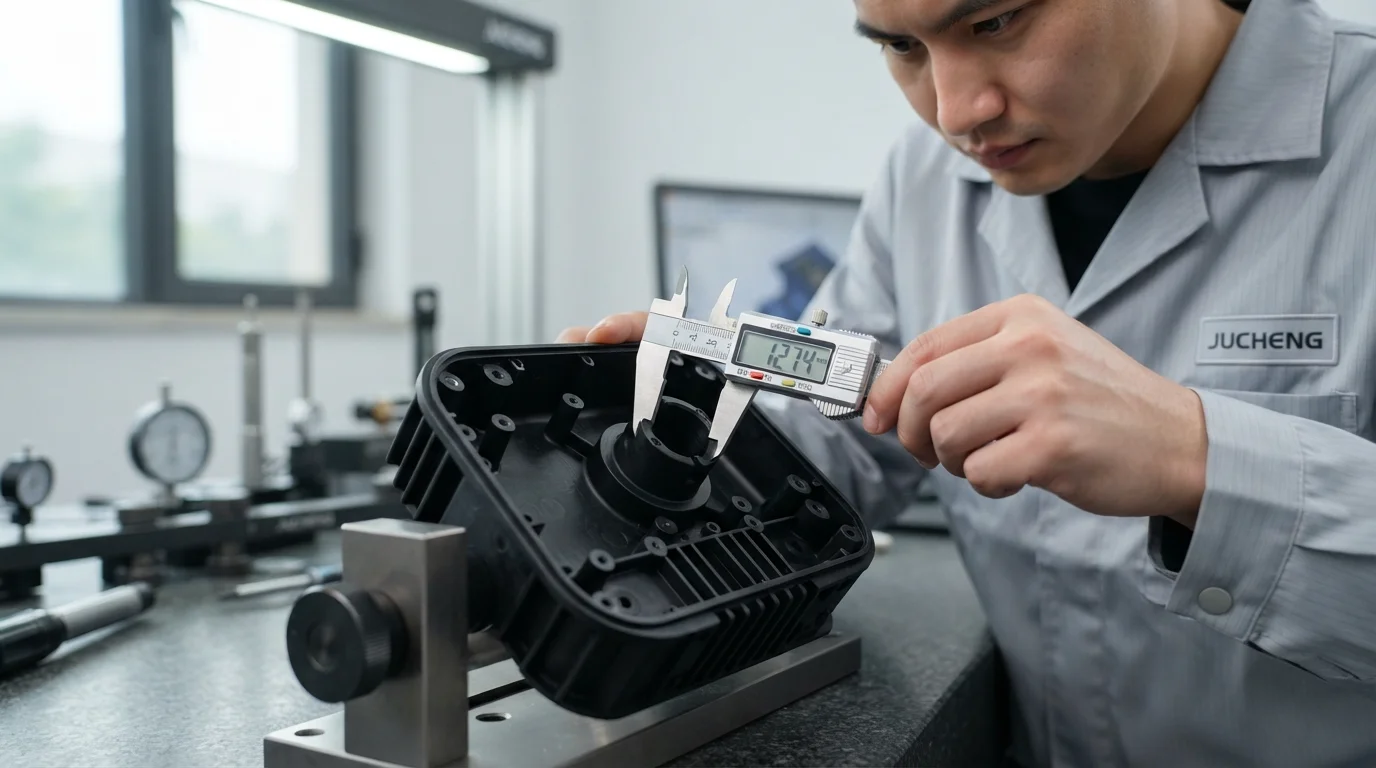

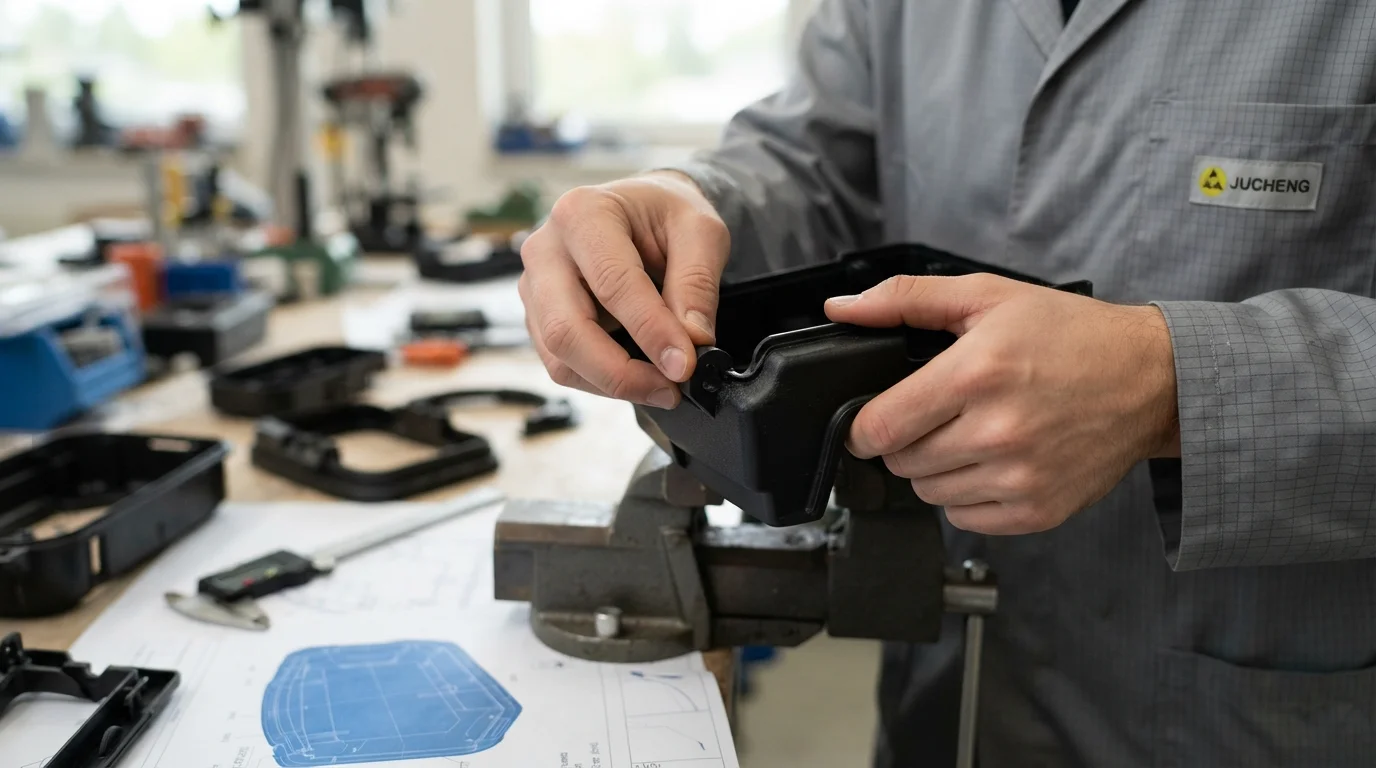

Die Durchführung physischer Validierungstests ist die zuverlässigste Methode des Rapid Prototyping zur Risikominimierung. Designer verwenden hochauflösende SLA gedruckte Teile oder kundenspezifische Polyurethanabgüsse, um die Passungsspielräume zu überprüfen, bevor sie sich für das Volumenwerkzeug entscheiden. Mikroskopische Dimensionsabweichungen in Passverbindungen werden leicht erkannt, wenn Teile auf der Werkbank physisch montiert werden. Frühe physische Überprüfungen stellen sicher, dass ineinandergreifende Abdeckungen mit einem klaren, hörbaren Feedback einrasten, ohne empfindliche Kunststoffrippen zu belasten.
Die Beschaffung hochgenauer funktionaler Teile, die aus massiven technischen Blöcken aus ABS, Nylon (PA), oder Polycarbonat (PC) bietet authentisches Materialverhalten vor der Werkzeugherstellung. Zerspante oder schnellgeformte technische Kunststoffe kehren nach der Durchbiegung vollständig in ihre ursprüngliche Form zurück, sodass Konstrukteure genaue Montageprüfungen durchführen können. Symmetrische Bauteilkonfigurationen vereinfachen die Aufspannvorrichtungen und reduzieren die anfänglichen Rüstzeiten erheblich. Die Standardisierung unkritischer Spiele ermöglicht es Hochgeschwindigkeits-Frässpindeln, das Rohteil schnell zu räumen, was die Zerspanungseffizienz maximiert.

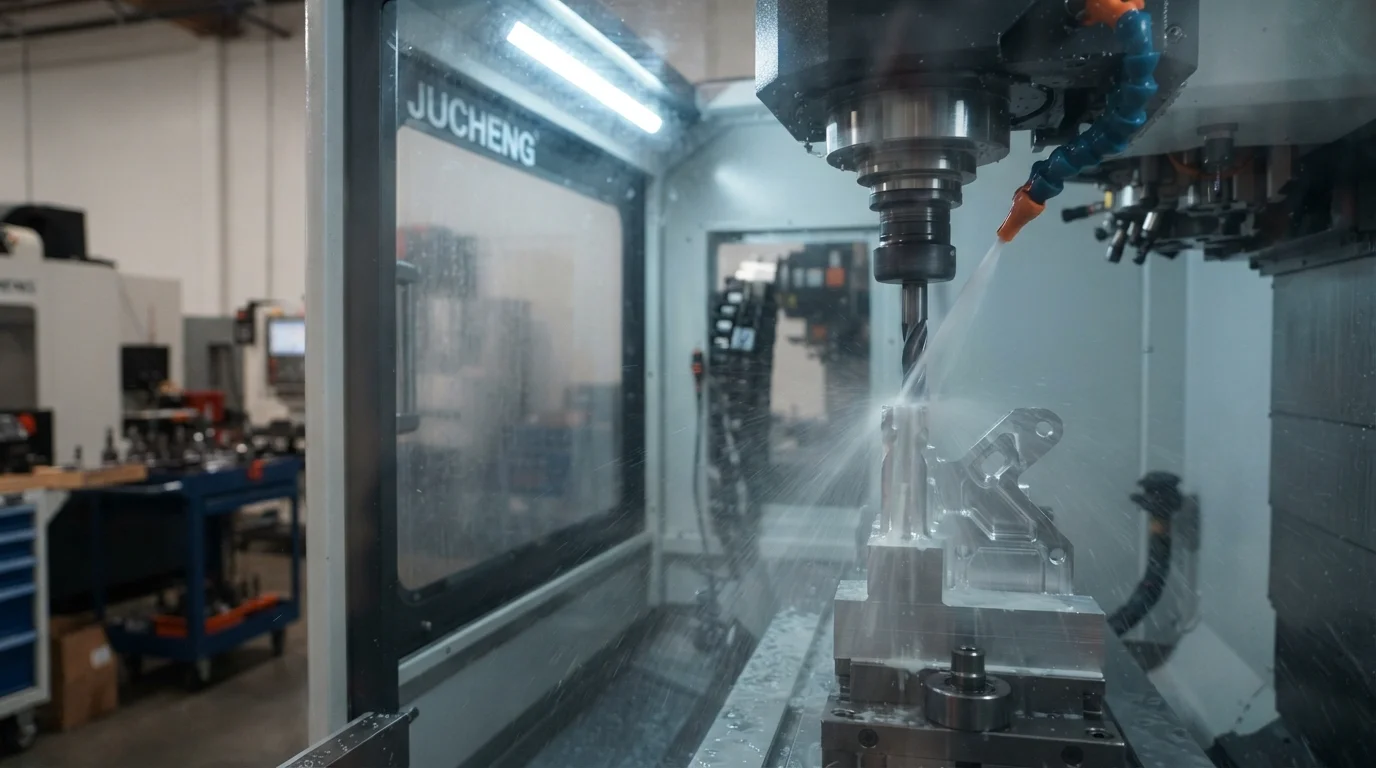

Die physikalische Prüfung von Tragrahmen unter simulierter dynamischer Belastung zeigt, ob die Kornausrichtung des Materials die Ermüdungslebensdauer der Komponenten beeinflusst. Anisotropes Schrumpfen und Schichthaftungsgrenzen in der additiven Fertigung führen oft zu vorzeitigen Ausfällen unter Scherspannung in Querrichtung. Strukturkonstrukteure spezifizieren mehrachsig gefräste Metallblöcke, um isotrope Materialeigenschaften entlang kritischer Lastpfade zu erhalten. Die Beschaffung gefräster Strukturverbindungselemente ist eine bewährte Methode zur Analyse realer Ermüdungsgrenzen.
Materialleistungsprüfung vor Werkzeugfreigabe
Frage: Warum ist die Materialvalidierung vor dem Produktionsstart entscheidend? Prototypenteile aus produktionsgerechten Harzen stellen sicher, dass die Komponenten ihre strukturelle Steifigkeit behalten und chemischem oder thermischem Abbau widerstehen.
Die Auswahl geeigneter Fertigungsmethoden balanciert die Rohmaterialeigenschaften mit schnellen Durchlaufzeiten während der frühen Testphase aus. Das präzise Aufteilen komplexer 3D-CAD-Dateien ermöglicht erfahrenen Werkzeugmachern die Analyse von Trennlinien, Entformungsschrägen und Wanddicken mittels fortschrittlicher Mold-Flow-Simulationssoftware. Die Implementierung physischen Rapid Prototypings zur Risikominimierung stellt sicher, dass die gewählte Polymerklasse kontinuierlicher Umweltbelastung standhält. Diese Vergleichstabelle zeigt die grundlegenden strukturellen und thermischen Grenzen gängiger Ingenieurwerkstoffe, die bei Funktionstests verwendet werden:
| Materialbasis | Zugfestigkeit | Wärmeformbeständigkeitstemperatur | Primärer mechanischer Vorteil |
|---|---|---|---|
| Nylon 6 (PA6-GF30) | 110 MPa | 185°C | Hohe Steifigkeit, hervorragende dynamische Schlagabsorption |
| ABS (hochschlagzäh) | 43 MPa | 98°C | Ausgewogene Dimensionsstabilität, einfache kosmetische Endbearbeitung |
| Polycarbonat (PC) | 65 MPa | 135°C | Optisch transparent, hervorragende Falltest-Beständigkeit |
Marktvalidierung vor der Massenproduktion
Frage: Wie validiert die Kleinserienproduktion die Marktakzeptanz sicher? Die Beschaffung von zehn bis fünfzig Einheiten durch Vakuumguss oder Schnellwerkzeuge ermöglicht es Startups, Benutzerfeedback zu sammeln, bevor sie in hochvolumige Stahlformen investieren.
Die Investition in hochvolumige, gehärtete Stahlformen erfordert erhebliches Anfangskapital, das Startup-Budgets selten unterstützen können, ohne wichtige Liquidität zu binden. Die Beschaffung eines dedizierten Schnellwerkzeugbau-Service unter Verwendung von Aluminium- oder Weichstahlkernen liefert echte Spritzgussteile aus produktionsreifen Harzen innerhalb von Wochen. Die Beschaffung von Schnellwerkzeugen ermöglicht es Produktentwicklern, Anguss, Trennfugen und Entformungsschrägen unter realen Maschinendrücken zu validieren. Das präzise Aufteilen von rohen CAD-Dateien ermöglicht es erfahrenen Werkzeugmachern, Trennfugen-Schließkanten manuell zu analysieren.
Verständnis der Grundlinie Vorteile des Rapid Prototyping ermöglicht es mechatronischen Gruppen, diese hohen Kapitalhürden während der frühen Entwicklung sicher zu umgehen. Die Beschaffung physischer Validierungsmodelle zu Beginn Ihres Entwicklungszyklus stellt sicher, dass Sie versteckte Kosten wie Formneukonstruktionen und Angussfehler vermeiden. Die Beschaffung hochwertiger Prototypen stellt sicher, dass Ihre Konstruktionen so gebaut sind, dass sie starken dynamischen Kräften sicher standhalten. Die Beschaffung Ihrer Komponenten aus unserer zertifizierten Fertigungsanlage unter einem Dach verhindert Kommunikationsfehler und stellt sicher, dass Konstruktionsänderungen in allen Phasen sicher weitergegeben werden.
Häufig gestellte Fragen (FAQ)
Wie reduziert Prototyping die Gesamtrisiken in der B2B-Fertigung?
Die Konstruktion von Teilen mit sanften Entformungsschrägen und großzügigen Radien hilft, die Kavitätswände zu erhalten und die Werkzeuglebensdauer auf bis zu vierzig Zyklen zu verlängern. Die frühzeitige Beschaffung von DFM-Reviews vereinfacht die Trennlinienanordnungen und eliminiert die Notwendigkeit teurer mechanischer Schieber in Schnellwerkzeugen. Die Implementierung von physischem Rapid Prototyping zur Risikominderung bleibt die erste Wahl für Luft- und Raumfahrt, Medizintechnik und Automobiltechnik.
Können 3D-gedruckte Teile funktionale Montagevalidierungstests überstehen?
Niedrigpreisige additive Fertigungsverfahren können die physikalische Festigkeit von Produktionsthermoplasten nicht simulieren, was strukturelle Teiletests sehr fehleranfällig macht. Die Beschaffung von funktionalen Teilen, die aus massiven technischen Polymeren gefräst werden, stellt einen kritischen Meilenstein dar, um realistischen mechanischen Verschleiß zu validieren. Die frühzeitige Beschaffung von DFM-Reviews stellt sicher, dass nicht kritische Toleranzen gelockert werden, um unnötige Bearbeitungsstunden zu vermeiden.
Erhöht das Polieren komplexer Oberflächen die gesamten Fertigungskosten drastisch?
Manuelles Handpolieren, Dampfpolieren und mehrschichtiges Lackieren erfordern intensive Arbeitsstunden, die Ihre gesamten Projektkosten verdoppeln können. Die Spezifikation von Standard-Strahl- oder Rohmaschinenoberflächen für interne Strukturen oder frühe visuelle Modelle senkt Ihre gesamten Ausgaben für die Oberflächenbearbeitung. Produktdesigner koordinieren mit Fertigungsspezialisten, um dekorative Beschichtungen nur auf sichtbaren äußeren Schauseiten aufzutragen.
Wie können Werkzeugkosten für die Kleinserienproduktion reduziert werden?
Die Standardisierung vertikaler Entformungsschrägen, verrundeter Ecken und nominaler Wandstärken ist die primäre Methode zur Vermeidung von Formgrat. Formtrennlinien-Abdichtungen werden präzise von Hand angepasst, um sicherzustellen, dass Polymer unter hohen Schließdrücken nicht entweicht. Die frühzeitige Einholung von DFM-Reviews vereinfacht Trennlinienlayouts und eliminiert die Notwendigkeit teurer mechanischer Schieber in Schnellformen.
