Die Validierung des anfänglichen visuellen Konzepts eines Produkts mittels additiver Schichtabscheidung bietet unglaubliche kreative Freiheit, erzeugt jedoch häufig ein falsches Gefühl von Fertigungssicherheit. Da Drucker traditionelle Formgebungsbeschränkungen wie Entformungsschrägen und Schmelzfließreibung ignorieren, werden Dateien, die rein für den Druck entwickelt wurden, unweigerlich versagen, wenn sie direkt in eine Fräs-Warteschlange für Metallformen gelangen. Die Überbrückung der Kluft zwischen 3D-Druck und Rapid Tooling erfordert eine bewusste CAD-Neukonstruktions-Denkweise, um virtuelle Geometrien für den Erfolg im Hochdruck-Spritzguss anzupassen.
Inhaltsverzeichnis
1. Die Design-Neukonstruktion: Vorbereitung Ihrer 3D-gedruckten CAD-Datei für den Spritzguss
2. Hinzufügen von Entformungsschrägen, gleichmäßigen Wänden und Entfernen von Hinterschneidungen
3. Kostenloser DFM-Check: Lassen Sie Jucheng die Lücke für Sie schließen
Die Design-Neukonstruktion: Vorbereitung Ihrer 3D-gedruckten CAD-Datei für den Spritzguss
Frage: Warum muss ein digitales 3D-Modell geometrische Änderungen durchlaufen, wenn es vom additiven Labordruck zum Rapid Metal Tooling übergeht? Additive Maschinen bauen Objekte vertikal ohne Reibung auf, während der Spritzguss strukturelle Merkmale erfordert, die sich sauber entlang einer festgelegten Trennebene von den Metallformhälften lösen.
Wenn die Produktionsgänge von einem konzeptionellen 3D-Druck zu einem spritzgegossenen Brückenwerkzeug wechseln, müssen Ingenieure interne Rippenstrukturen umgestalten, scharfe rechtwinklige Wandverbindungen eliminieren und komplexe Seitenzug-Anforderungen lösen. Die Verwendung eines spezialisierten Prototypenservice oder agilen CNC-Bearbeitungsservice hilft, diesen digitalen Übergang sicher zu überbrücken.
Die kontrastierenden Designkriterien zwischen additiven und spritzgegossenen Arbeitsabläufen beinhalten die Verfolgung spezifischer Vorbereitungskennzahlen:
| Geometrisches Merkmal | 3D-Druck-Designfreiheit | Anforderung für den Rapid-Spritzguss |
|---|---|---|
| Vertikale Wandwinkel | Echte 90-Grad-vertikale Wände sind Standard | Erfordert 0,5 bis 2 Grad Entformungsschräge für sauberes Auswerfen |
| Innere Hinterschnitte | Durch Stützstrukturen ermöglicht | Erfordert mechanische Seitenaktionen oder Schieberkerne |
| Wanddickenübergänge | Beliebige Masse-Taschen erlaubt | Muss gleichmäßige Wände aufrechterhalten, um Einfallstellen zu vermeiden |

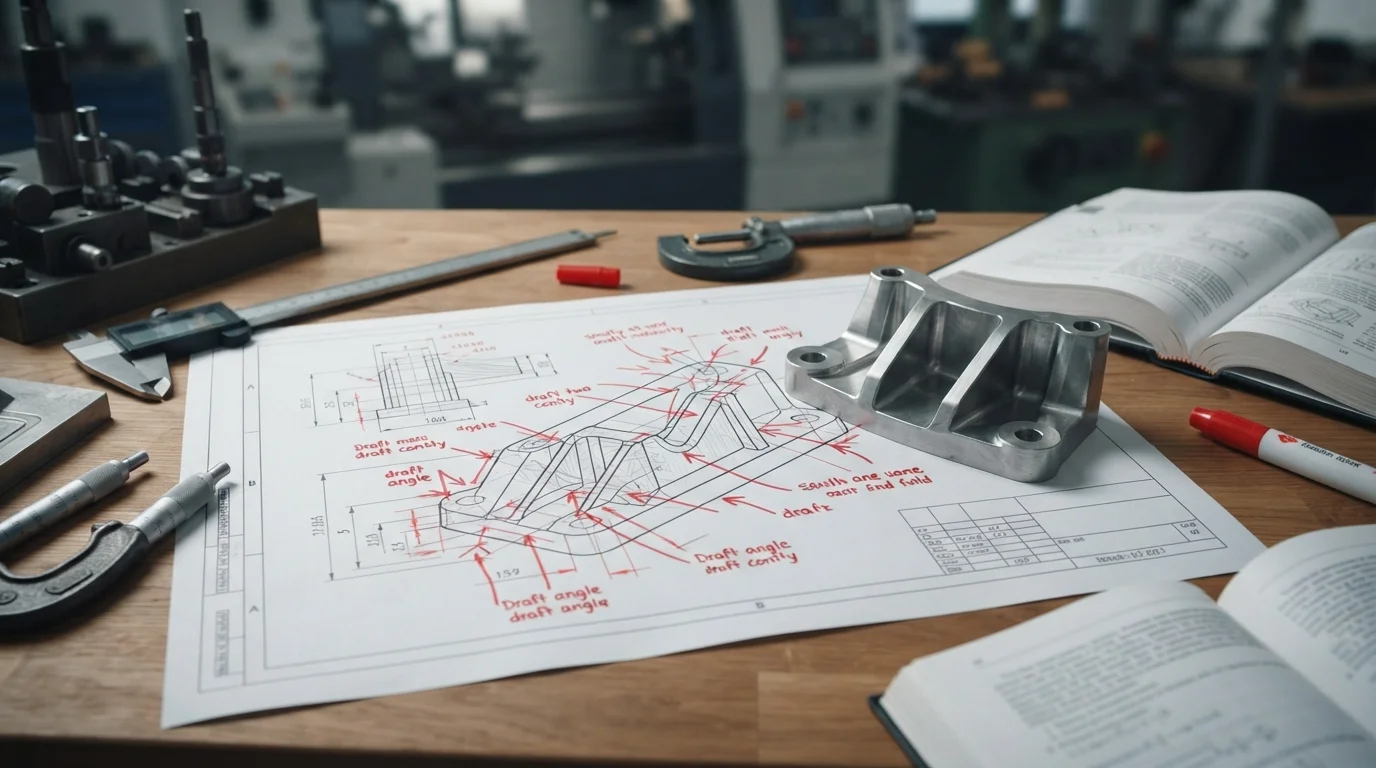

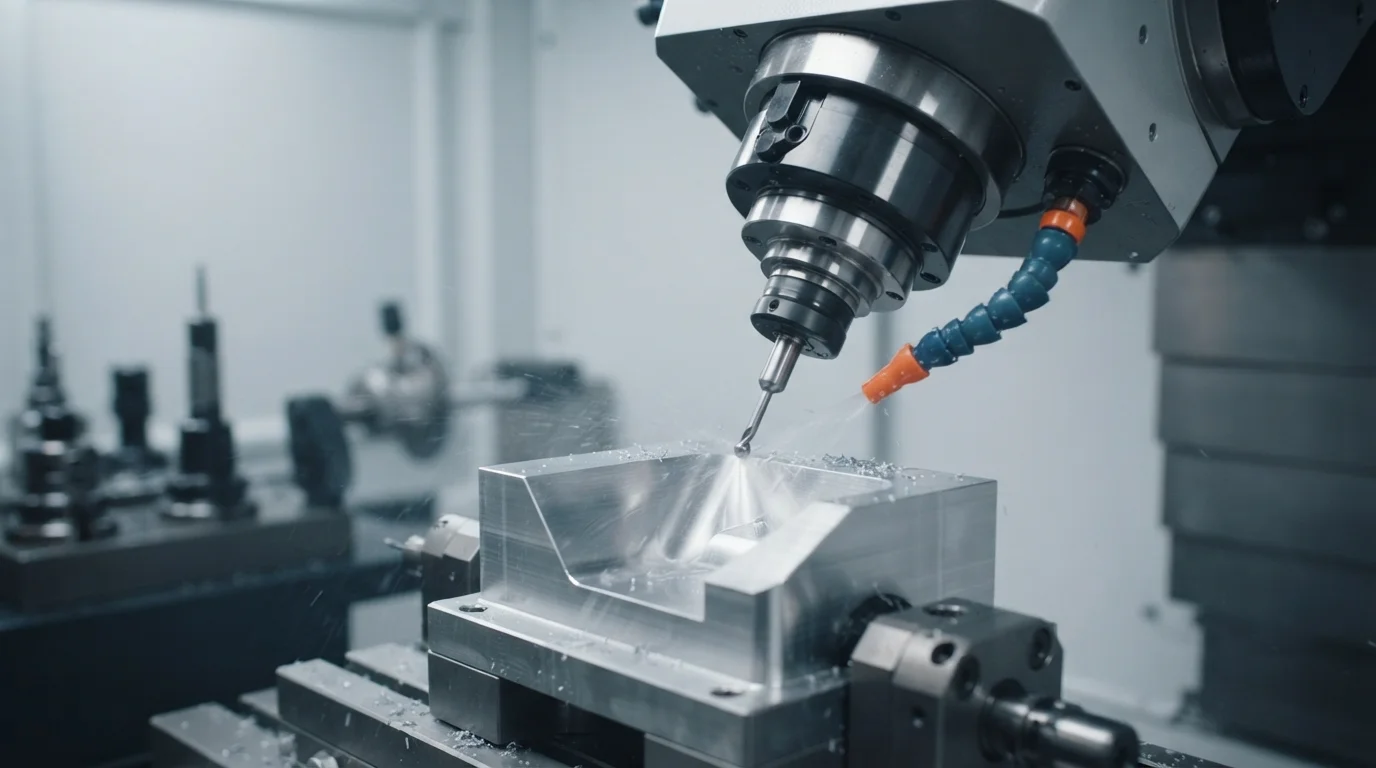

Hinzufügen von Entformungsschrägen, gleichmäßigen Wänden und Entfernen von Hinterschnitten
Frage: Welche spezifischen geometrischen Anpassungen verhindern, dass Formteile in einem schnellen Aluminium-Formkern haften bleiben oder verklemmen? Das Einarbeiten subtiler Verjüngungswinkel an vertikalen Wänden und das Beseitigen versteckter Hinterschnitte gewährleistet, dass Teile ohne Oberflächenkratzer sauber ausgeworfen werden.
Wenn vertikale Wände keine ausreichende Entformungsschräge aufweisen, werden Auswerferstifte während des Entnehmens direkt durch das abkühlende Polymer stoßen. Ebenso werden versteckte Schnapplippen oder Seitentaschen, die in flexiblen Druckharzen problemlos funktionieren, starre Metallformhälften verriegeln, es sei denn, sie werden mit Schiebern oder kollabierbaren Kernen neu konstruiert. Die Nutzung eines agilen Spritzguss-Service stellt sicher, dass diese strukturellen Elemente optimiert werden, bevor mit dem Werkzeugschneiden begonnen wird.

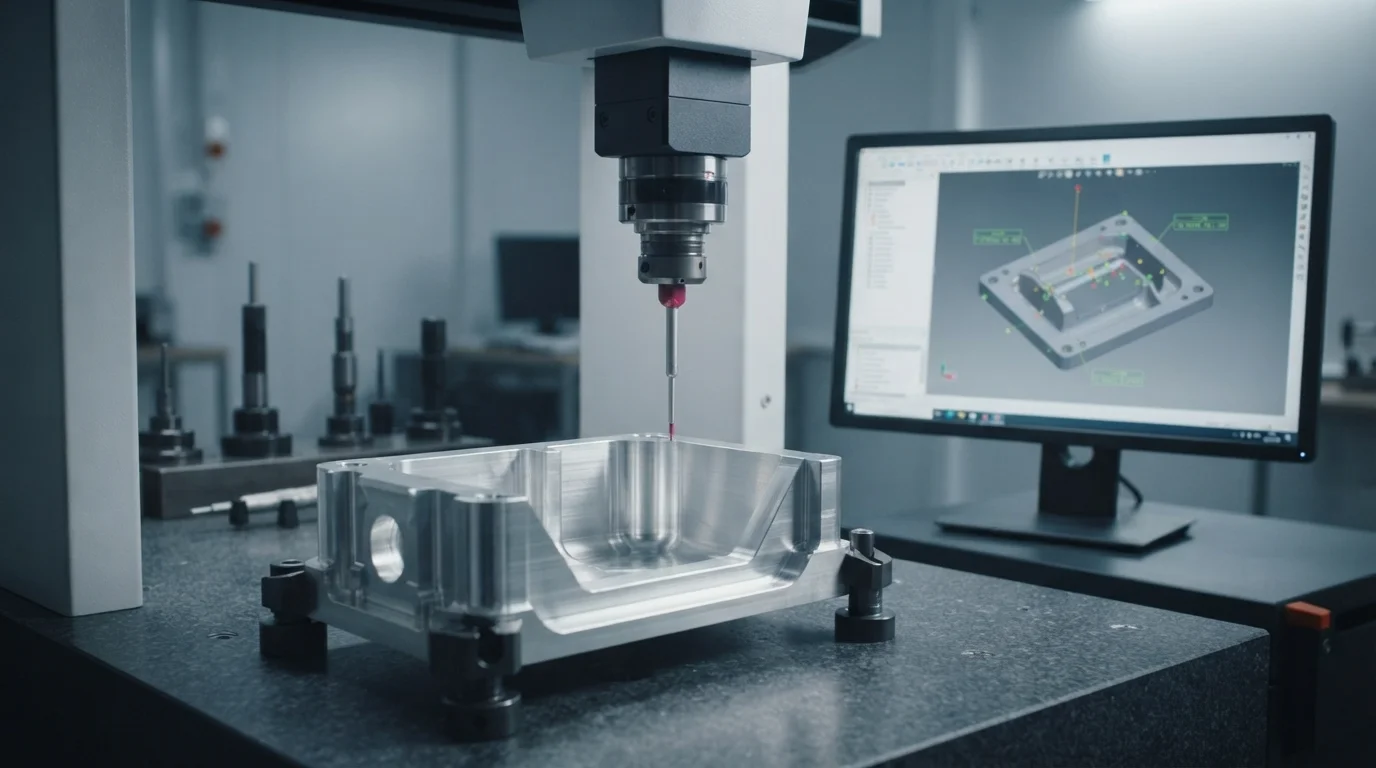

Die Optimierung von CAD-Daten für Brückenwerkzeuge und die Beseitigung von Entformungsreibung beinhaltet die Überwachung wichtiger Konstruktionsrichtlinien:
- Anwenden minimaler Entformungswinkel—Adding at least one degree of taper to vertical surfaces to facilitate smooth mold opening
- Coring out thick bosses—Hollowing out heavy screw connections to prevent localized volumetric shrinkage and sink marks
- Eliminating acute corners—Blending sharp internal angles with generous radii to enhance resin flow and structural strength
Free DFM Check: Let Jucheng Bridge the Gap for You
Jucheng Precision unterstützt Hardware-Entwickler durch umfassende 24-Stunden-kostenlose DFM reviews that evaluate draft angles, wall uniformity, and undercut risks instantly. Operating with 150+ advanced CNC machines alongside 35+ specialized injection molding workstations, our ISO 9001 certified facilities ensure seamless execution across every transition phase.
Key operational advantages of our engineering optimization framework include:
- Expert DFM CAD evaluation—Identifying print-to-mold geometric conflicts before cutting metal
- High-speed rapid tooling—Cutting durable aluminum and steel inserts within days to support pilot rollouts
- Null Mindestbestellmengen-Beschränkungen—Keine MOQ-Richtlinien ermöglichen eine exakte Bestandsabstimmung mit kundenspezifischen Pilotproduktionsläufen
Ready to transition your prototypes into production? Upload Your CAD Files Today for Expert Engineering Review at Jucheng Precision.
Häufig gestellte Fragen (FAQ)
Why must 3D printed CAD models be modified before rapid tooling production?
Additive printers build objects vertically without friction, whereas injection molding requires structural draft angles, uniform wall distributions, and parting line alignment to separate from metal mold halves cleanly.
What geometric features cause the most trouble when moving from prints to molds?
True 90-degree vertical walls, sudden wall thickness transitions, and hidden internal undercuts cause the most friction during mold release unless redesigned with draft and side-actions.
How does Jucheng Precision help bridge the gap from prototypes to production?
Jucheng Precision provides 24-hour free DFM reviews, expert CAD optimization guidance, and rapid injection molding services to ensure a seamless transition from additive labs to metal bridge tools.
