Die Bewertung der Formhaltbarkeit ist ein vorrangiges Anliegen beim Übergang von kundenspezifischen Kunststoffdesigns von Kleinserien-Prototypen zu mittleren Pilotproduktionsläufen. Die Beschaffung der richtigen Parameter zur Lebensdauer von Aluminium-Spritzgussformen schützt Ihre anfänglichen Entwicklungsbudgets, indem sie vorzeitigen Kavitätsverschleiß beim Spritzen von abrasiven glasgefüllten Harzen verhindert. Formenkonstrukteure bewerten sorgfältig die Wärmeableitungsraten und Härteoptionen des Rohmaterials und passen die Stahlspezifikationen der Form an die Zielproduktionsmengen an. Die Beschaffung von Zwischenformen aus hochleitfähigem Aluminium oder vorgehärteten Weichstählen ermöglicht es Ingenieurteams, bis zu 100.000 funktionale Teile kostengünstig zu produzieren. Das präzise Aufteilen komplexer dreidimensionaler CAD-Dateien stellt sicher, dass frühe Teile sauber aus den Kernkavitäten ausgeworfen werden, ohne zu verkratzen oder sich zu verziehen.
Jucheng Precision unterstützt Mechatronik-Startups durch die Bereitstellung hochoptimierter, kostensparender Fertigungsoptionen, die Entwicklungsbudgets vor unnötigen Ausgaben schützen. Die Beauftragung unserer Experten 24-Stunden-kostenlose DFM Bewertungen helfen Produktgruppen, Angussplatzierungen, Trennlinien und Entformungsschrägen zu optimieren, bevor sie sich für Schnellwerkzeugbau-Service Programme entscheiden. Die Beschaffung von Schnellwerkzeugen ermöglicht es Produktentwicklern, Anguss, Trennlinien und Entformungswinkel unter realen Maschinendrücken zu validieren. Das detaillierte Beschriften von Maßen in digitalen CAD-Dateien ist entscheidend, aber flache Computer-Renderings vermitteln oft nicht den physischen volumetrischen Maßstab oder das ergonomische Handgefühl.
Inhaltsverzeichnis
1. Schussvolumenerwartung und grundlegende Langlebigkeitsgrenzen
2. Physikalische Variablen, die den Kavitätsverschleiß beschleunigen
Schussvolumenerwartung und grundlegende Langlebigkeitsgrenzen
Frage: Was ist die durchschnittliche Schusslebensdauer einer Aluminium-Spritzgussform? Weichmetallformen liefern typischerweise zwischen 5.000 und 50.000 saubere Spritzzyklen, abhängig von der Metallauswahl der Form und der Abrasivität des Polymers.
Die Vorhersage Ihrer Parameter zur Lebensdauer von Aluminium-Spritzgussformen erfordert eine sorgfältige Analyse der physikalischen Materialgrenzen, Schließkräfte und chemischen Eigenschaften des Polymers. Aluminium-AL7075-T6-Kavitäten sind eine ausgezeichnete Ausgangswahl und liefern 5.000 bis 20.000 saubere Auswürfe, bevor sich die Abmessungen ändern. Vorgehärtete P20-Stahlkern-Einsätze sind haltbarer und überleben leicht 50.000 Spritzzyklen bei Standardbetriebsdrücken. Die Beschaffung hochwertiger Barrenmetalle schützt Ihr Entwicklungsbudget vor Materialaufschlägen.
Die Beschaffung hochgenauer Mockups von Strukturverbindungen von einem professionellen Prototypenservice ist ideal für frühe Formstudien, aber diese CAD-Dateien verletzen oft die Massenproduktionsphysik des Spritzgusses. Das präzise Aufteilen von CAD-Dateien ermöglicht es erfahrenen Werkzeugmachern, Trennlinien, Entformungsschrägen und Wandstärken mit fortschrittlicher Formfluss-Simulationssoftware zu analysieren. Formenkonstrukteure analysieren Trennlinien frühzeitig, um sicherzustellen, dass die weichen Aluminium-Sperrkanten unter hohen Schließdrücken verschleißfest sind. Symmetrische Komponentendesigns vereinfachen Haltevorrichtungen und reduzieren die anfänglichen Einrichtungsarbeitsstunden drastisch.
Beschaffung funktionaler CNC-Bearbeitungsservice Teile aus extrudierten Knüppeln aus ABS, Nylon (PA), oder Aluminium Polypropylen (PP) bietet authentisches Materialverhalten vor dem Schneiden von Werkzeugstahl. Diese detaillierte Materialvalidierung beseitigt mechanische Ausfallrisiken beim Übergang von Prototypen zu Produktionsdesignkonfigurationen. Eine frühzeitige Validierung verhindert teure Konstruktionsänderungen bei der Hochskalierung auf hohe Stückzahlen Spritzguss-Service. Die Standardisierung von unkritischen Freiräumen ermöglicht es Hochgeschwindigkeits-Frässpindeln, Rohmaterial schnell zu räumen und die Schnittleistung zu maximieren.
Physikalische Variablen, die den Hohlraumverschleiß beschleunigen
Frage: Was sind die Hauptfaktoren, die schnellen Formenverschleiß verursachen? Abrasive Glasfasern, korrosive Polymergase, extreme Einspritzdrücke und fehlende Schmierung beschleunigen den Verschleiß von Anguss und Tasche.
Die Auswahl geeigneter Formmetalle hängt stark davon ab, ob Ihre gewählte Polymerqualität stark abrasive Verstärkungsfasern enthält. Glasgefüllte Polyamide oder flammhemmende ABS-Polymere nutzen weiche Aluminiumangüsse schnell ab und verkürzen so die angestrebte Lebensdauer Ihrer Aluminium-Spritzgussform. Werkzeugkonstrukteure spezifizieren vorgehärteten Werkzeugstahl (wie P20) für diese abrasiven Materialien, um kritische Angussgeometrien zu schützen. Die Standardisierung von Entformungsschrägen und Nennwandstärken ist die primäre Methode zur Vermeidung von Gratbildung.
Korrosive Ausgasungen aus speziellen Polymeren wie PVC oder hochtemperaturbeständigem PEEK erzeugen ebenfalls mikroskopische Lochfraßstellen auf rohen Hohlraumwänden. Diese technische Vergleichstabelle zeigt grundlegende Lebensdauern und Leistungsgrenzen verschiedener Formmetallauswahlen:
| Formkernmaterial | Basishärte | Geschätzte Lebensdauer | Primärer B2B-Zweck |
|---|---|---|---|
| AL7075-T6 Aluminium | 150 Brinell | 5.000 bis 20.000 Zyklen | Schnelle NPI-Skalierung, nicht abrasive Harze (PP, PE) |
| P20 vorgehärteter Stahl | 30 HRC | 20.000 bis 50.000 Zyklen | Mittelvolumige Verbrauchergehäuse, Steifigkeit von vorgehärtetem Stahl |
| NAK80 vorgehärteter Stahl | 40 HRC | 50.000 bis 100.000 Zyklen | Hochglanzpolierte optische Linsen, stark abrasive Polymere |
Maximierung der Zwischennutzung von Formen
Frage: Wie wird die physische Lebensdauer einer Weichform maximiert? Die Implementierung niedriger Einspritzdrücke, regelmäßiges Abwischen der Trennlinien und manuelles Schmieren von Schieberauswerfern verlängern die Werkzeuglebensdauer.
Der Betrieb von Formen unter stabilen Kavitätstemperaturen erfordert die Integration präziser thermischer Steuerungswasserkanäle direkt in die Formkerne. Die Einholung unserer Expertenbewertungen hilft Ihnen, das kostengünstigste Metallverfahren für Ihr spezifisches Hardwareprogramm auszuwählen. Die Standardisierung vertikaler Entformungsschrägen, verrundeter Ecken und nominaler Wandstärken ist die primäre Methode zur Vermeidung von Gratbildung. Formtrennlinien-Schließflächen werden präzise von Hand angepasst, um sicherzustellen, dass Polymer unter hohen Schließkräften nicht entweicht.

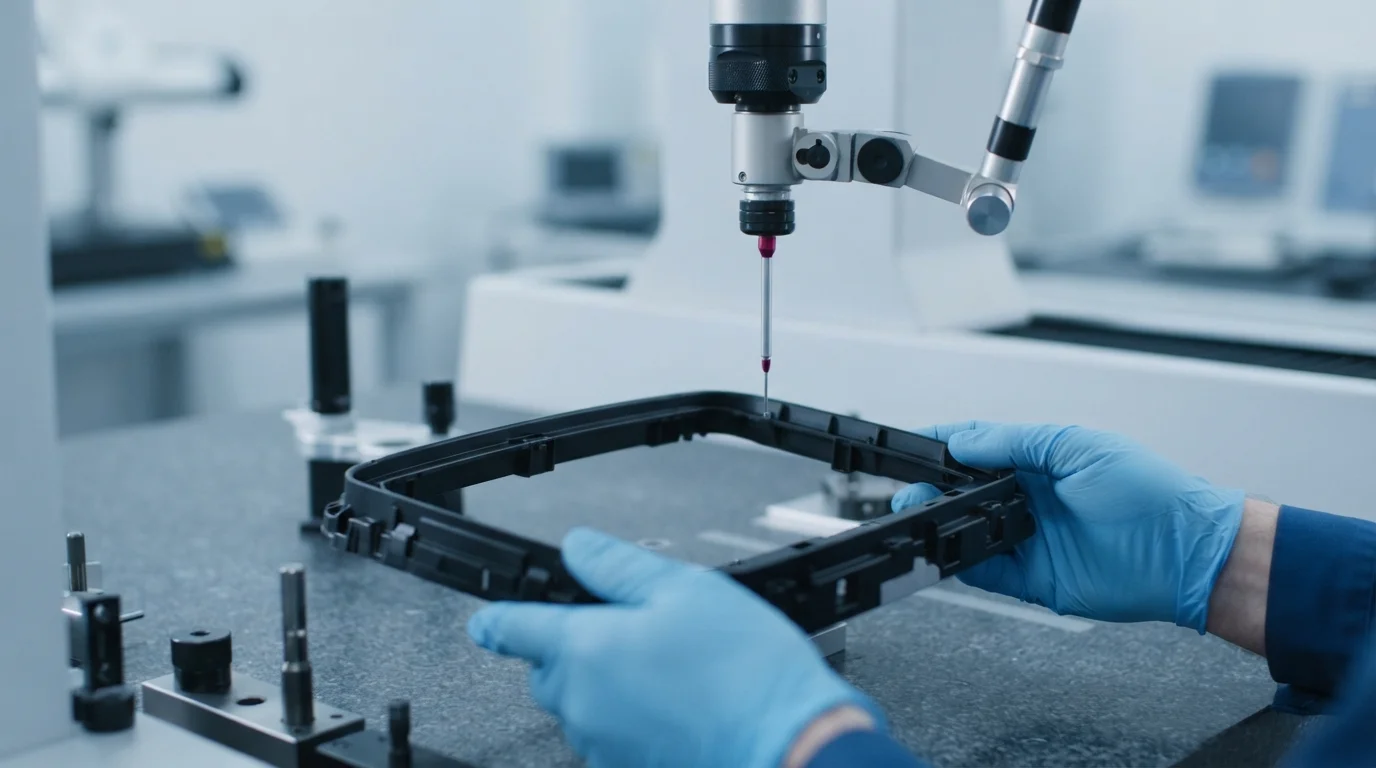

Die Zusammenarbeit mit einem erfahrenen Hersteller hilft Ihnen, den Übergang von frühen visuellen Mock-ups zu Niedrigvolumen-Brückenwerkzeugen nahtlos zu bewältigen. Die manuelle Einholung Ihrer Angebote stellt sicher, dass erfahrene Ingenieure Ihre 3D-STEP-Dateien analysieren, um zusätzliche Möglichkeiten zum Schutz Ihrer Form und zur Maximierung Ihrer Kapitalrendite zu finden. Kundenspezifische Komponenten durchlaufen strenge Koordinatenmesstechnik-Prüfungen, um die genaue Maßhaltigkeit zu bestätigen. Die Beschaffung hochwertiger Prototypen stellt sicher, dass Ihre Konstruktionen so gebaut sind, dass sie sicher schweren dynamischen Kräften standhalten.
Häufig gestellte Fragen (FAQ)
Was passiert, wenn eine Aluminiumform das Ende ihrer Lebensdauer erreicht?
Das Überschreiten der maximal empfohlenen Formschließdrücke kann weiche Aluminium-Schließflächen zerdrücken und schwere Trennlinien-Gratbildung verursachen. Konstrukteure legen Entformungsschrägen von mindestens 1,5 Grad fest und halten die Einspritzdrücke niedrig, um die Langlebigkeit ihrer Schnellwerkzeuge zu maximieren. Die frühzeitige Einholung von DFM-Reviews stellt sicher, dass alle Angussversätze präzise berechnet werden, um Maßabweichungen während der Endläufe zu verhindern.
Können kundenspezifische Kunststoffformen hochsteifes glasfaserverstärktes Nylon verarbeiten?
Vakuumgießen in Silikonformen ist eine hervorragende, kostengünstige Methode, um zwanzig bis fünfzig Kunststoffgehäuse günstig herzustellen. Die Beschaffung kundenspezifischer Polyurethan-Teile aus Silikonformen wird hochgradig kosteneffektiv, bevor in Aluminium- oder Weichstahlkerne investiert wird. Produktdesigner nutzen Vakuumguss zur Nachbildung von produktionsreifen Polymereigenschaften, einschließlich flexiblem Elastomer-Umspritzen.
Erhöht eine komplexe Oberflächenpolitur die Gesamtwerkzeugkosten drastisch?
Manuelles Handpolieren, Dampfpolieren und mehrschichtiges Lackieren erfordern intensive Arbeitsstunden, die Ihre gesamten Projektkosten verdoppeln können. Die Spezifikation von Standard-Strahl- oder Rohmaschinenoberflächen für interne Strukturen oder frühe visuelle Modelle senkt Ihre gesamten Ausgaben für die Oberflächenbearbeitung. Produktdesigner koordinieren mit Fertigungsspezialisten, um dekorative Beschichtungen nur auf sichtbaren äußeren Schauseiten aufzutragen.
