Ist eine engere Toleranz immer eine bessere Toleranz? Für einen Ingenieur kann sich dies wie eine Fangfrage anfühlen. Wir sind darauf trainiert, die höchstmögliche Präzision anzustreben.
Aber in der Welt der Fertigung hat jede Null nach dem Dezimalpunkt ihren Preis. Einen erheblichen Preis. Die Kunst der intelligenten Produktentwicklung besteht nicht darin, überall Perfektion zu erreichen. Es geht darum, die richtige Präzision an den richtigen Stellen zum richtigen Preis zu erzielen.
Dies ist die Philosophie hinter den Toleranzen des Rapid Tooling. Es ist ein pragmatischer Ansatz zur Präzision. Dieser Leitfaden erklärt, welche Genauigkeit Sie realistischerweise von einem Schnellwerkzeug erwarten können und warum es die perfekte Wahl für die Aufgabe ist, für die es entwickelt wurde.
Inhalt:
Das Ziel: 'Zweckmäßig', nicht 'Perfekt'
Die Zahlen verstehen: Eine typische Spezifikation
Warum es nicht dasselbe ist wie ein Stahlwerkzeug
Unser Engagement: Überprüfung mit Daten
Das Ziel: 'Zweckmäßig', nicht 'Perfekt'
Das Hauptziel von Schnellwerkzeugbau ist es, die Lücke zwischen Prototyp und Produktion zu schließen. Es ist ein Werkzeug zur Validierung.

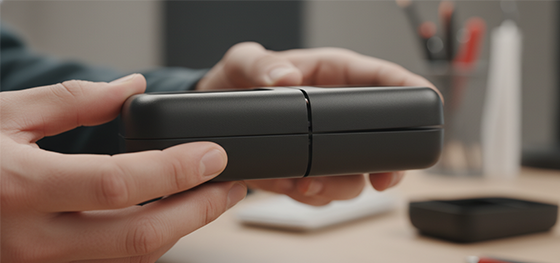

Passt Ihr zweiteiliges Gehäuse mit einer sauberen, gleichmäßigen Naht zusammen? Wird Ihre Leiterplatte korrekt auf den inneren Bossen montiert? Funktionieren die Tasten ohne zu klemmen? Dies sind die Fragen, die ein Schnellwerkzeug beantworten soll.
Um diese Fragen zu beantworten, benötigen Sie nicht die wahnsinnige Präzision eines endgültigen Produktionswerkzeugs, das $100.000 kostet. Sie benötigen eine Toleranz, die "zweckmäßig" ist. Sie benötigen das Teil genau genug, um einen realen Zusammenbau- und Funktionstest durchzuführen. Genau das liefert das Rapid Tooling.
Die Zahlen verstehen: Eine typische Spezifikation
Also, wie lauten die tatsächlichen Zahlen? Was sind typische Toleranzen beim Rapid Tooling?

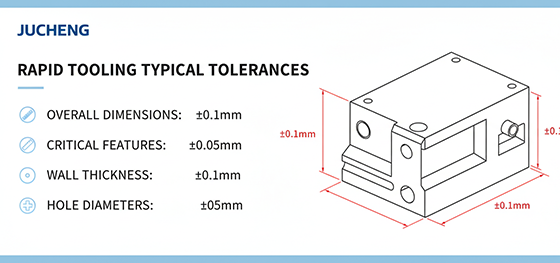

Obwohl dies je nach Größe und Komplexität des Teils variieren kann, ist eine gute allgemeine Spezifikation für ein Teil, das aus einem Aluminium-Schnellwerkzeug geformt wird, eine Bearbeitungstoleranz von etwa +/- 0,1 mm (oder 0,005 Zoll).
Für kleinere, kritische Merkmale innerhalb des Teils, wie den Abstand zwischen zwei Montagelöchern, ist es oft möglich, eine noch engere Toleranz zu halten, vielleicht bis zu +/- 0,05 mm.
Es ist wichtig zu bedenken, dass dies die Toleranz der Form selbst ist. Das endgültige Kunststoffteil wird ebenfalls eine Toleranz aufweisen, die auf der spezifischen Schrumpfrate des Materials basiert. Ein guter Hersteller wird diese Schrumpfung bei der Werkzeugkonstruktion wissenschaftlich berücksichtigen.
Warum es nicht dasselbe ist wie ein Stahlwerkzeug
Warum kann ein Schnellwerkzeug nicht die exakt gleichen Toleranzen wie ein vollwertiges Stahlproduktionswerkzeug einhalten? Der Grund liegt in den Materialeigenschaften des Werkzeugs selbst.
Aluminium ist viel weicher als gehärteter Stahl. Über viele tausend Spritzzyklen hinweg kann die Abrasion durch das fließende Kunststoffmaterial zu mikroskopischem Verschleiß an der Form führen, insbesondere an scharfen Ecken oder Angussstellen.
Aluminium hat auch eine höhere Wärmeausdehnungsrate. Wenn die Form mit jedem Zyklus aufheizt und abkühlt, dehnt sie sich aus und zieht sich stärker zusammen als ein Stahlwerkzeug. Dies kann zu sehr geringfügigen Abweichungen in den Teileabmessungen führen.
Ein guter Hersteller versteht diese Einschränkungen. Wir konstruieren unsere Schnellwerkzeuge mit intelligenten Kühlkanälen und verwenden sorgfältig kontrollierte Prozesse, um diese Effekte zu minimieren. So können wir auch mit einem weicheren Werkzeug sehr beeindruckende und hochfunktionale Toleranzen erreichen.
Unser Engagement: Überprüfung mit Daten
Ein Versprechen über eine Toleranz zu machen ist einfach. Es zu beweisen ist das, worauf es ankommt. Hier wird das Engagement eines professionellen Partners für Qualität deutlich.
Bei JUCHENG endet unser Prozess nicht, wenn das Teil aus der Maschine kommt. Die ersten Teile, die mit einem neuen Werkzeug hergestellt werden, bekannt als T1-Muster, gehen direkt in unser Qualitätssicherungslabor.
Dort führen unsere QA-Ingenieure mit hochpräzisen KMG (Koordinatenmessgeräten) eine vollständige Maßprüfung durch. Wir messen alle kritischen Abmessungen, die Sie auf Ihrer Zeichnung angegeben haben, und vergleichen sie mit den tatsächlichen Ergebnissen.
Anschließend erhalten Sie von uns einen umfassenden Erstartikelprüfbericht. Dieses Dokument ist Ihr datengestützter Nachweis, dass die Schnellwerkzeug-Toleranzen eingehalten wurden. Es gibt Ihnen die Sicherheit, dass die Teile, die Sie erhalten, präzise und für Ihre kritischen Validierungstests bereit sind. Dies ist unser Engagement, Ihr vertrauenswürdiger Partner in Sachen Präzision zu sein.
