Das Aufdicken von Metallwänden zur Erhöhung der Tragfähigkeit sprengt sofort Ihr Werkzeugbudget. Ingenieure, die von der einfachen CNC-Bearbeitung umsteigen, gehen oft fälschlich davon aus, dass dickeres Metall ein stärkeres Endprodukt bedeutet. Das Einpressen massiver Mengen flüssiger Legierung in einen einzigen dicken Bereich garantiert schreckliche thermische Einfallstellen und eingeschlossene Gasporosität. Sich strikt auf einen Fachmann zu verlassen, Druckguss-Konstruktionsleitfadens zwingt Hardware-Teams dazu, die strukturelle Integrität völlig neu zu überdenken. Die präzise Ausführung von Druckgussrippen und -verrundungen ermöglicht es Ihnen, totes Gewicht zu reduzieren und gleichzeitig die ultimative Torsionssteifigkeit der Komponente massiv zu vervielfachen.
Scharfe Neunzig-Grad-Ecken wirken wie mikroskopische Dolche in der Fertigungspresse. Während der Abkühlphase konzentriert sich die Kraft heftig an diesen harten Schnittpunkten, wodurch sich das schrumpfende Metall physisch selbst zerreißt. Werkzeugexperten verabscheuen scharfe Geometrien, weil sie teure H13-Stahlformen im Laufe der Zeit durch schwere thermische Ermüdung aktiv zerstören.
Das Ersetzen dicker, schwerer Metallblöcke durch intelligente, sich kreuzende Stützwände verwandelt Ihre kommerzielle Stückkostenökonomie. Lassen Sie uns analysieren, warum scharfe Kanten Fabrikläufe ruinieren, wie man optimale Stützstrukturen berechnet und warum das Abrunden Ihrer Innenkanten Ihren gesamten Produktionsstart rettet.
Inhalt:
Rolle von Rippen: Festigkeit ohne zusätzliches Gewicht
Bewährte Verfahren: Technische Stützstege
Tödliche Schnittpunkte: Warum scharfe Ecken brechen
JC Rapid Hub: Perfekte Fließradien konstruieren
FAQ: Ehrliche Antworten zu CNC-Kosten und Ästhetik
Rolle von Rippen: Festigkeit ohne zusätzliches Gewicht
Warum höhlen erfahrene Werkzeugbauingenieure dicke Metallabschnitte aggressiv aus?
Das Herausarbeiten dicker Massen und deren Ersatz durch dünne, sich kreuzende Stützwände bietet immense strukturelle Steifigkeit, ohne Wärme einzuschließen oder während des Abkühlens hässliche Oberflächeneindrücke zu verursachen.
Schwere Blöcke aus heißem Metall schrumpfen heftig nach innen. Ausgehöhlte Chassis-Designs mit strategischen Druckguss-Rippen und -Verrundungen umgehen diesen thermodynamischen Albtraum vollständig. Flüssige Legierung fließt nahtlos durch die dünnen Kanäle und erstarrt schnell und gleichmäßig über die gesamte geometrische Grundfläche.
Die Reduzierung des Rohstoffverbrauchs senkt direkt Ihren Stückpreis. Das Hinzufügen sich kreuzender Verstärkungsstege unter einer flachen Montageplatte garantiert, dass sich die Plattform unter schweren Lasten niemals verbiegt, und bietet militärische Steifigkeit bei fünfzig Prozent weniger Rohmaterial.
Bewährte Verfahren: Technische Stützstege

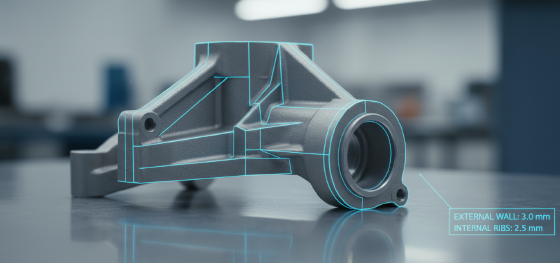

Wie dick sollten diese internen Stützwände im Vergleich zur äußeren Hauptschale sein?
Ingenieure begrenzen die Dicke der Stützwände streng auf etwa sechzig bis siebzig Prozent der primären Außenwand, um unschöne thermische Einfallstellen zu verhindern, die auf der sichtbaren kosmetischen Seite durchschlagen.
Der korrekte Abstand dieser Verstärkungen bestimmt Ihren letztendlichen strukturellen Erfolg. Werden Stützkanäle zu eng platziert, wird dem Stahlwerkzeug die notwendige Kühlung entzogen. Ausreichender Abstand stellt sicher, dass die flüssige Legierung jeden Spalt füllt, ohne den Stahlkern vorzeitig abzukühlen.
Das Entfernen dieser tiefen Stützkanäle aus der Form erfordert mathematische Disziplin. Das Anwenden einer präzisen Druckguss-Entformungswinkels auf jede einzelne vertikale Fläche des Stegs ermöglicht es den Roboter-Auswerfern, das heiße Bauteil sicher auszuwerfen, ohne die empfindlichen Metallstrukturen zu brechen.
Tödliche Schnittpunkte: Warum scharfe Ecken brechen
Was führt dazu, dass rohe Metallteile bei der allgemeinen Feldmontage willkürlich brechen?

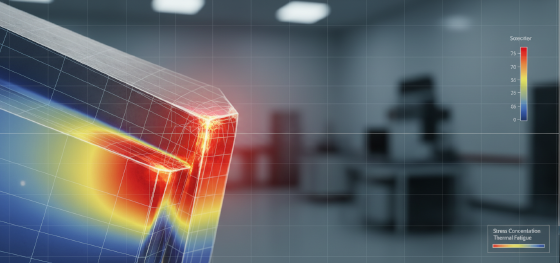

Scharfe Innenwinkel konzentrieren aggressive mechanische und thermische Spannungen auf einen einzigen mikroskopischen Punkt und erzeugen so einen unsichtbaren Spannungsriss, der bei physischen Stößen genau wie perforiertes Papier wirkt.
Flüssige Legierung hasst es, abrupt die Richtung zu ändern. Wird geschmolzenes Metall gezwungen, eine harte Neunzig-Grad-Kurve zu nehmen, führt das zu starker Strömungsturbulenz und schließt sofort atmosphärischen Sauerstoff ein. Diese chaotische Fluiddynamik lässt die Ecke ohne dichtes Material zurück und garantiert später einen katastrophalen Ausfall.
Werkzeugstahl leidet gleichermaßen unter diesen harten Kreuzungen. Kochendes Metall, das kontinuierlich auf eine scharfe Stahlkante trifft, führt dazu, dass dieser Punkt überhitzt und vorzeitig reißt. Das Eliminieren scharfer Ecken schützt sowohl Ihre kommerzielle Hardware als auch die teure Spritzgießmaschine.
JC Rapid Hub: Perfekte Fließradien konstruieren
Wie neutralisieren erfahrene Gießereien diese tödlichen Spannungskonzentrationen dauerhaft?
Indem großzügige, geschwungene Kurven in jede einzelne innere und äußere Kreuzung geschnitzt werden, wodurch die mechanische Last gezwungen wird, sich sicher über eine viel größere physische Fläche zu verteilen.

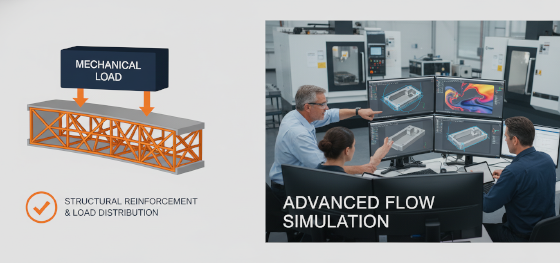

Die Glättung des Flüssigkeitspfads ermöglicht es der eingespritzten Legierung, mühelos durch den gesamten Stahlhohlraum zu gleiten. JC Rapid prüft Ihre CAD-Modelle während unseres ersten DFM-Audits genau, um sicherzustellen, dass jede scharfe Kante für einen optimalen Schmelzfluss mathematisch abgerundet ist.
Riskiere nicht länger Ihre schweren Bauteile mit spröden geometrischen Fehlern. Senden Sie Ihre komplexen Baugruppen noch heute an unser Ingenieurteam für eine gründliche strukturelle Überprüfung. Wir kartieren die perfekte Stützmatrix, beseitigen tödliche Spannungsfallen und liefern unzerstörbare kommerzielle Komponenten.
FAQ: Ehrliche Antworten zu CNC-Kosten und Ästhetik
Erhöht das Hinzufügen umfangreicher interner Stützstege die sekundären CNC-Bearbeitungskosten?
Nein. Da diese Stützmerkmale direkt in die Rohform gegossen werden, erfordern sie keinerlei sekundäre Fräsbearbeitung, was sie zu finanziell kostenlosen Festigkeitsverbesserungen macht.
Can I place support webbing directly underneath a critical cosmetic faceplate?
Proceed with extreme caution. If the support wall is too thick, it will pull heat unevenly and create a visible, permanent sink mark on the aesthetic side. Proper thickness ratios prevent this disaster.
Do exterior edges require rounded curves just like internal corners?
Radiusing exterior edges is highly recommended. It prevents the sharp metal from cutting assembly workers, significantly reduces paint chipping, and improves the overall premium tactile feel.
Will your engineers automatically round off my sharp CAD corners without asking?
We never modify your geometry without explicit permission. Our DFM report highlights the dangerous stress traps visually, and we provide calculated radius recommendations for your team to approve.
