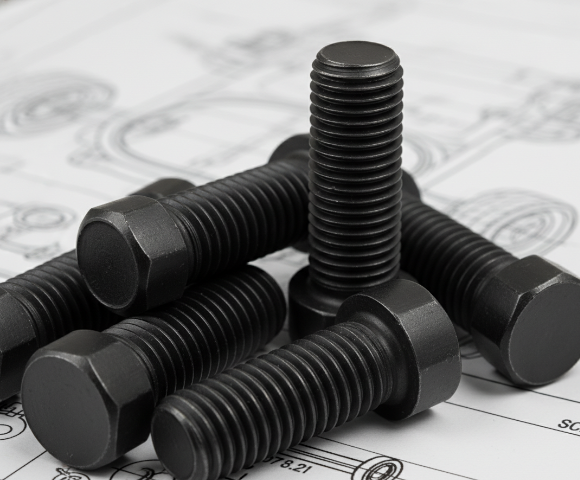

1.7220 (34CrMo4) / SCM435 Legierungsstahl-Bearbeitung
Wenn globale technische Zeichnungen DIN 1.7220 (34CrMo4) oder JIS SCM435 vorschreiben, spezifizieren sie einen hochwertigen Chrom-Molybdän-Legierungsstahl, der für Anwendungen mit hoher Zugfestigkeit ausgelegt ist. Mit einem etwas geringeren Kohlenstoffgehalt als 4140 bietet diese Güte eine ausgezeichnete Balance aus Festigkeit, Zähigkeit und Verschleißfestigkeit, insbesondere nach dem Vergüten (Q&T). Bei JUCHENG sind wir auf die Verarbeitung dieser spezifischen internationalen Güten spezialisiert. Ob Sie hochfeste Automobilbefestigungselemente, Gasflaschenkomponenten oder Kraftübertragungswellen benötigen, wir stellen sicher, dass die Materialeigenschaften die strengen Anforderungen der europäischen und japanischen Normen erfüllen.
1.7220 Legierungsstahl
JUCHENGs Fertigungskapazitäten für 1.7220/SCM435
Wir bieten spezielle Verarbeitung für hochbelastete Komponenten:
- Präzisionsgewindeschneiden: Da SCM435 der Standard für hochfeste Schrauben (Güte 10.9/12.9) ist, bieten wir Gewindewalzen und CNC-Eingang-Gewindedrehen, um Gewindepassungen der Klasse 3A/6g zu gewährleisten.
- Wärmebehandlung (Q&T): Wir führen präzises Härten und Anlassen durch, um die gewünschten mechanischen Eigenschaften (typischerweise 900-1100 MPa Zugfestigkeit) zu erreichen und gleichzeitig die Zähigkeit zu erhalten.
- Hartdrehen: Für Teile, die nach der Vorbearbeitung gehärtet werden, verwenden wir CBN-Werkzeuge, um kritische Durchmesser auf H6-Toleranzen ohne Schleifen zu fertigen.
- Oberflächenschutz: Wir bieten Phosphatbeschichtung (Parkerisierung), Dacromet oder Zink-Nickel-Beschichtung an, die Standardoberflächen für Automobilbefestigungselemente aus diesem Material sind.
Vorteile der CNC-Bearbeitung von 1.7220/SCM435
| Vorteil | Detaillierte Beschreibung | Hauptvorteil |
| Hohe statische und dynamische Festigkeit | Hervorragende Reaktion auf Wärmebehandlung. | Fähig, schwere statische Lasten und dynamische Stöße (Achsen/Schrauben) zu widerstehen. |
| Überlegene Zähigkeit | Etwas bessere Duktilität und Schlagzähigkeit als 4140 aufgrund des niedrigeren Kohlenstoffgehalts. | Reduziert das Risiko von Sprödbruch in sicherheitskritischen Teilen wie Achsschenkeln. |
| Gleichmäßige Härtbarkeit | Der Cr-Mo-Gehalt gewährleistet eine gleichmäßige Härtungstiefe. | Zuverlässige mechanische Eigenschaften über den gesamten Querschnitt von Wellen und Bolzen. |
| Kaltumformbarkeit | Im geglühten Zustand weist es eine gute Plastizität auf. | Geeignet für Teile, die vor der Bearbeitung kaltgestaucht oder kaltgepresst werden müssen. |
| Verschleißfestigkeit | Kann randschichtgehärtet werden (Induktions- / Nitrierhärtung). | Verlängert die Lebensdauer von Zahnrädern und Keilwellen. |
Technische Parameter & Materialnormen
Wir führen Werkstoffe, die sowohl europäischen als auch asiatischen Normen entsprechen:
| Güteklasse | Spezifikation | Eigenschaften & Ideale Verwendungen |
| DIN 1.7220 / 34CrMo4 | Europäische Norm | Eigenschaften: Chrom-Molybdän-Vergütungsstahl. Hohe Zähigkeit im vergüteten Zustand. Weit verbreitet in der deutschen Automobilindustrie. Verwendung: Hochdruckgasflaschen, Achsarme, Pleuelstangen, Ritzel. |
| JIS SCM435 | Japanischer Standard | Eigenschaften: Die äquivalente japanische Güte. Der Goldstandard für hochfeste Schrauben und Fahrwerkskomponenten im Automobilbereich. Verwendung: Schrauben der Güte 10.9 / 12.9, Motorkomponenten, Motorradrahmen. |
| Zustand +QT | Abgeschreckt und angelassen | Eigenschaften: Wärmebehandelt, um eine hohe Zugfestigkeit (z.B. 900-1100 MPa) vor oder nach der Bearbeitung zu erreichen. Verwendung: Endgültige funktionale Teile, bereit für Belastung. |
CNC-Bearbeitungsrichtlinien für SCM435
- Zerspanbarkeit: Im geglühten Zustand ist die Zerspanbarkeit gut (ähnlich wie 4140). Im vergüteten Zustand (ca. 30 HRC) sind starre Aufspannungen und beschichtete Hartmetallwerkzeuge erforderlich.
- Schweißen: Erfordert Vorwärmung (200-300°C) und Spannungsarmglühen nach dem Schweißen, um Risse in der Wärmeeinflusszone (WEZ) zu vermeiden.
- Verzug: Lange Wellen aus SCM435 können sich während der Wärmebehandlung verziehen. Wir lassen Schleifzugabe oder verwenden spannungsarm geglühtes Material, um dies zu mildern.
- Induktionshärten: Dieses Material ist hervorragend für die Induktionshärtung bestimmter Bereiche (wie Lagerzapfen) auf 50-55 HRC geeignet, während der Kern zäh bleibt.
Anwendungsszenarien
- Automobil: Zylinderkopfschrauben, Kurbelwellen, Spurstangen, Stabilisatoren.
- Befestigungselemente: Hochfeste Innensechskantschrauben (SHCS), Bolzen, Anker.
- Energie: Nahtlose Gasflaschen (CNG-Tanks), Druckbehälterhälse.
- SchwermaschinenAntriebswellen, Förderstifte, hochbelastete Zahnräder.
Tabelle der physikalischen Eigenschaften
Typische mechanische Eigenschaften im vergüteten Zustand (+QT):
| Eigenschaft | 1.7220 / SCM435 (+QT) | 1045 Kohlenstoffstahl | Einheit |
| Dichte | 7.85 | 7.87 | g/cm³ |
| Zugfestigkeit | 900 - 1100 | 570 - 700 | MPa |
| Streckgrenze | 650 - 900 | 310 - 450 | MPa |
| Dehnung | 10 - 14 | 16 | % |
| Härte | 28 - 34 HRC | 170 - 210 HB | - |
| Kerbschlagarbeit (KV) | > 35 | Niedrig | Joule |
