Luftblasen oder "Grübchen" auf der Oberfläche eines frischen 1,5 Meter langen Medizingehäuses zu finden, ist der Albtraum jedes Designers im Jahr [2026]. Wenn Sie die Reaktionsspritzgussverfahrens, drücken Sie nicht nur Kunststoff; Sie managen eine chemische Explosion in einer geschlossenen Box. Wenn die Luft in dieser Box keinen Ausweg hat, wird sie in der Flüssigkeit eingeschlossen und Ihre teuren Teile sehen aus wie Schweizer Käse. Die Entlüftung der Form im RIM-Verfahren richtig hinzubekommen, ist der Unterschied zwischen einem High-End-Produkt, das Investoren lieben, und einem Haufen Ausschuss, der Ihr F&E-Budget auffrisst.

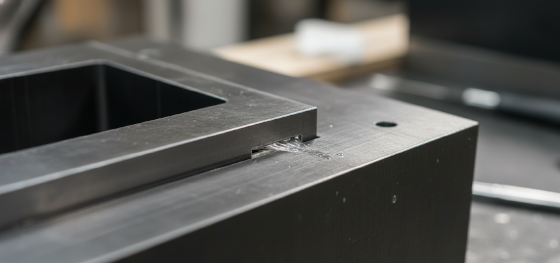

close up of mold venting slots in the RIM process

Die meisten Kunststoffteilefehler bei großformatigem Formen werden nicht durch das Material selbst verursacht, sondern durch schlechte Kanalführung im Werkzeug. Da RIM niedrigviskose Flüssigkeiten verwendet, möchte die Luft vor der Strömung bleiben, aber sie wird leicht in Ecken oder an hohen Stellen eingeklemmt. Jucheng Precision behandelt diese "unsichtbaren" Luftprobleme mit einer Mischung aus Schwerkraft und intelligenter Entlüftungsplatzierung. Wir liefern Teile, die durchgehend solide sind, damit Ihr Roboter oder Diagnosegerät nicht nur gut aussieht – es hat die strukturelle Festigkeit, um realen Belastungen standzuhalten.

Von unserem Shenzhen-Präzisionsfertigungszentrum aus agiert JUCHENG als Ihr technisches Team vor Ort, um diese Probleme zu beheben, bevor sie auftreten. Wir nehmen Ihre Konstruktionen und führen sie einem "Entlüftungsaudit" zu, um zu erkennen, wo Luft eingeschlossen wird. Dieser Leitfaden ist ein praxisnaher Blick darauf, wie wir Lufteinschlüsse behandeln, wo wir die Entlüftungen platzieren und warum das Kippen der gesamten Maschine manchmal das Klügste ist, was man tun kann. Stellen wir sicher, dass Ihre Entlüftung der Form im RIM-Verfahren für Sie arbeitet, nicht gegen Sie.

Der Lufteinschluss-Albtraum: Warum Blasen große Teile zerstören
Technische Daten: Wie Entlüftungspräzision Ihr Budget spart
Wo Entlüftungen platziert werden: Einfache Regeln für saubere Oberflächen
Der Kippfüll-Trick: Schwerkraft nutzen, um Luft herauszudrücken
JUCHENG Hub: Fehler in der Shenzhen-Werkstatt eliminieren
FAQ: Echte Antworten auf Blasen- und Formprobleme

Der Lufteinschluss-Albtraum: Warum Blasen große Teile zerstören

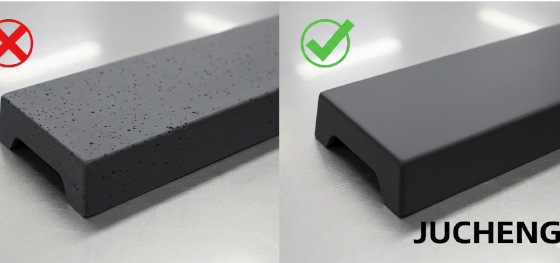

comparison between defective part with air traps and smooth RIM part

Stellen Sie sich die Form als einen Raum vor und das flüssige Polyurethan als Wasser, das ihn vom Boden aus füllt. Wenn es kein Fenster gibt, wird die Luft in die Decke gequetscht. In Entlüftung der Form im RIM-Verfahren, sind diese "Deckenzonen" in der Regel die sichtbarsten Teile Ihrer Roboterschale oder medizinischen Konsole. Wenn Luft eingeschlossen wird, entsteht ein Hohlraum – ein Loch, wo Kunststoff sein sollte. Das ist nicht nur ein hässlicher Fleck; es ist eine Schwachstelle. Wenn ein Techniker einen Scanner mit einer lufteinschlussbehafteten Ecke anstößt, bricht er sofort. JUCHENG verwendet Strömungssimulation, um diese "Fensterlosen"-Zonen in Ihrer CAD-Datei zu finden, bevor wir überhaupt die Aluminiumform schneiden.

Warum entstehen Luftblasen immer an derselben Stelle?
Luft folgt dem Weg des geringsten Widerstands. Wenn Ihr Teil einen "Hochpunkt" hat, der zuletzt gefüllt wird, ist genau dort, wo sich die Luft ansammelt und ohne Entlüftung eingeschlossen bleibt.

Oberflächliche "Orangenhaut" oder "Schlierenbildung" ist ein weiteres häufiges Ergebnis schlechter Entlüftung. Wenn Luft nicht entweichen kann, entsteht ein Gegendruck. Dieser Druck bekämpft die einströmende Flüssigkeit und macht die Strömung turbulent. Im [2026]-Markt, wo jeder eine glatte Automobiloberfläche möchte, ist turbulente Strömung ein Killer. Sie erzeugt mikroskopische Wirbel auf der Oberfläche, die selbst ein dicker Lackanstrich nicht verbergen kann. Indem die Luft durch die Trennfuge der Form entweichen kann, stellt JUCHENG sicher, dass die Flüssigkeit wie Seide fließt und Sie diese perfekte Oberfläche direkt aus der Form erhalten, was Ihre sekundären Schleifkosten reduziert.

Brandflecken sind die extreme Version von Lufteinschlüssen. Bei Hochgeschwindigkeits- Spritzgussproblemen, wird Luft so schnell komprimiert, dass sie sich tatsächlich in eine winzige Explosion von Hitze verwandelt und den Kunststoff versengt. Obwohl RIM ein Niederdruckverfahren ist, sehen wir immer noch "Gasbrand" in tiefen Rippen oder um Montagebuchsen. JUCHENG verhindert dies durch "Entlüftungsstifte" – winzige mechanische Stäbe, die Luft durch die Mitte des Teils entweichen lassen, nicht nur an den Kanten. Dies stellt sicher, dass selbst die komplexesten Industrieroboterteile sauber herauskommen, ohne schwarze Flecken oder spröde "verkohlte" Zonen, die eine Inspektion nicht bestehen würden.

Technische Daten: Wie Entlüftungspräzision Ihr Budget spart

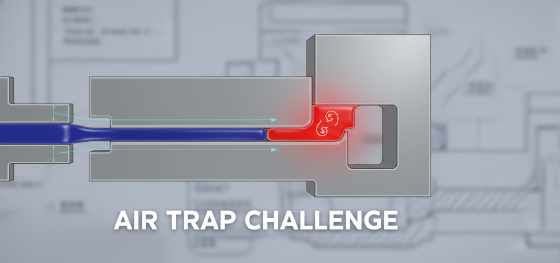

visualization of an air trap challenge in a large plastic mold

Entlüftung ist nicht nur eine Frage der Qualität; es geht um das Endergebnis. Jedes fehlerhafte Teil, das wir in unserem Shenzhen-Werk wegwerfen, ist Geld aus Ihrer Tasche. Indem wir 10% mehr Zeit in das Entlüftungsdesign investieren, können wir die Ausschussrate oft von 15% auf weniger als 2% reduzieren. Die folgende Tabelle zeigt, wie sich verschiedene Entlüftungsstrategien auf die Kosten und das Aussehen eines 1-Meter-Gehäuses auswirken. Nutzen Sie dies, um den richtigen Komplexitätsgrad für Ihr nächstes Prototyp-Roboter Aufbaus erhalten bleibt.

Entlüftungstyp Ausschussrisiko Oberflächenqualität Kostenauswirkung
Standard-Trennfuge Hoch (bei großen Teilen) Durchschnittlich Niedrigste Werkzeugkosten
Blitzangüsse (peripher) Niedrig Ausgezeichnet (keine Blasen) Erfordert zusätzliches Entgraten
Vakuumunterstützt Sehr Niedrig Spiegelgleich Höher (Pumpe & Dichtungen)
Kippfüllung + aktive Entlüftung Null (gezielt) Premium Beste langfristige Kapitalrendite

Vakuumunterstützt Entlüftung der Form im RIM-Verfahren wird zum Standard für medizinische Hardware des Jahres 2026. Indem wir die Luft physisch aus der Form saugen, bevor die Flüssigkeit eintritt, eliminieren wir die Möglichkeit einer Lufteinschlusses vollständig. Dies ist entscheidend für klare Teile oder hochglänzende Gehäuse, bei denen selbst ein einzelner eingeschlossener Luftpunkt sichtbar ist. JUCHENG integriert diese Vakuumsysteme direkt in unsere Aluminium-RIM-Werkzeuge und bietet Ihnen die Klarheit einer hochwertigen Linse mit der Robustheit eines industriellen Stoßfängers.

Wo Entlüftungen platziert werden: Einfache Regeln für saubere Oberflächen

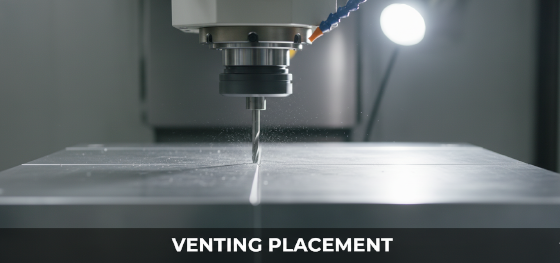

machining venting channels into an aluminum RIM mold

Die meisten denken, man bohrt einfach ein Loch am Ende der Form und fertig. In Wirklichkeit ist, Entlüftung der Form im RIM-Verfahren ein Puzzle. Wir müssen an jeder "Sackgasse" im Design Entlüftungen anbringen. Wenn Ihr Roboter-Kotflügel eine komplexe geschwungene Lippe hat, wirkt diese Lippe wie ein Haken, der Luft einfängt. Die Formenbauer von JUCHENG verwenden 5-Achsen-CNC, um dünne Entlüftungskanäle (normalerweise etwa 0,05 mm tief) direkt in die Trennebene dieser Haken zu schneiden. Dadurch kann das Gas entweichen, aber die dicke flüssige Polyurethan kann nicht auslaufen, was die Unordnung minimal hält.

Can I hide the vent marks on my part?
Yes. We place vents in "non-aesthetic" areas like the underside of a flange or behind a mounting boss so the customer never sees the small mark.

Flash gating is our favorite "dirty secret" for perfect parts. Instead of one small hole, we create a thin gap along the entire top edge of the mold. As the liquid rises, it pushes a wall of air out through this gap. This creates a thin "skin" of waste plastic called flash, which we later trim off with a robotic arm. This might sound wasteful, but it guarantees that every square inch of your diagnostic scanner’s front panel is 100% bubble-free. It's much cheaper to trim a little extra plastic than to throw away a whole housing because of a bubble in the middle of your logo.

Ribs and bosses are the hardest areas to vent. In Industrieroboterteile, these features provide the strength, but they are also air-trapping "wells." JUCHENG uses porous metal inserts or "Venting Pins" in these deep pockets. These pins allow air to bleed through the tool itself. We ensure these pins are perfectly flush with the mold surface, so they leave a mark no bigger than a pinhead. This attention to detail is how we achieve the structural integrity needed for heavy-duty AgTech hardware without the surface flaws that look like Kunststoffteilefehler.

Der Kippfüll-Trick: Schwerkraft nutzen, um Luft herauszudrücken

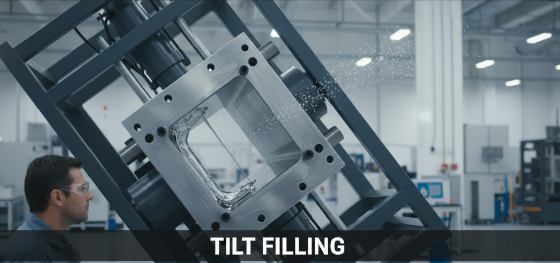

tilt filling technique used to improve mold venting in RIM process

Sometimes, no matter how many vents you add, the air still won't move. This is when JUCHENG uses the "Tilt-Fill" method. We mount the entire 1,000kg mold onto a hydraulic tilting table. As the Reaktionsspritzgussverfahrens starts, we tilt the mold at an angle. This forces the liquid to flow into one corner first and gradually "climb" up the walls. This natural, uphill flow pushes the air ahead of it toward the top vents with zero turbulence. It’s a simple, low-tech trick that solves high-tech problems in large-scale molding.

Does tilt-filling add time to the cycle?
Only a few seconds for the machine to move, but it saves hours of hand-sanding and repair work on the finished parts.

Flow speed management is the partner to tilt-filling. If the liquid enters the mold too fast, it creates a "fountain effect," splashing and trapping air in its own waves. JUCHENG uses variable-speed pumps to slow down the injection at the start and speed it up once the air is safely pushed out. This "Slow-Fast-Slow" rhythm is the hallmark of an experienced RIM shop. It ensures that the Entlüftung der Form im RIM-Verfahren has enough time to do its job without slowing down the overall production of your Beta fleet.

Material viscosity also plays a role in how well air escapes. In our Shenzhen hub, we pre-heat the Side A and Side B components to lower their viscosity, making them flow like water. This "Thinner" liquid is much better at squeezing air out of tight spots than a thick, gummy resin. We monitor these temperatures in real-time, ensuring that every shot is consistent. By controlling the heat, the tilt, and the speed, we eliminate the Spritzgussproblemen that leave other manufacturers guessing why their parts are coming out with holes.

JUCHENG Hub: Fehler in der Shenzhen-Werkstatt eliminieren

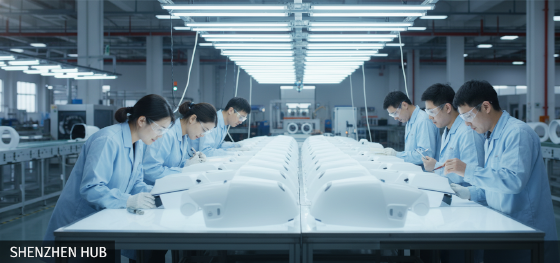

quality check of large scale plastic parts at JUCHENG Shenzhen facility

Dominating the [2026] large-format hardware market means delivering parts that are "Boringly Perfect." Jucheng Precision operates with a 24/7 problem-solving mindset in our Shenzhen precision manufacturing hub, delivering high-tolerance RIM components with lead times that keep your R&D moving. We provide a "Bridge to Production" that ensures your Prototyp-Roboter or medical console is built on a foundation of solid, bubble-free plastic. We don't just sell molding; we sell the peace of mind that your hardware will survive the field.

Integrating your design with JUCHENG’s expertise ensures that your Entlüftung der Form im RIM-Verfahren is optimized before the first tool is cut. We offer comprehensive DFM reviews within 24 hours, identifying potential air-traps or structural weak spots in your design. Whether you are building an autonomous tractor hood or a multi-part surgical housing, Jucheng Precision provides the rigid, precise, and *vented* foundations that keep your innovation moving through the high-stakes cycles and the years of hard labor.

Our facility is equipped with oversized hydraulic RIM presses and dedicated ISO 13485 quality labs, allowing us to manage the entire hardware lifecycle in one location. We manage the complexity of flow dynamics and tilt-filling so your engineering team can focus on the sensors and the software. By combining Shenzhen's speed with industrial-grade material verification and global quality standards, JUCHENG remains the preferred partner for the world's most aggressive MedTech and AgTech hardware challenges. Contact us today to start your next project.

FAQ: Echte Antworten auf Blasen- und Formprobleme

air evacuation icon for smooth molding results

Why can't I just sand off the air bubbles?
Bubbles often go deeper than the surface. Sanding them just opens up more holes, ruining the structural integrity of the part.

What is the maximum part length JUCHENG can vent?
We regularly vent and mold structural panels up to 2.5 meters in length using multiple strategic air-exit points.

Does vacuum venting make the tool much more expensive?
It adds about 15-20% to the tool cost but pays for itself by nearly eliminating scrap on high-value parts.

Can venting issues be fixed after the mold is made?
Yes. Since we use aluminum molds, we can easily CNC additional vents or add porous pins if new air traps are found.

How do you know where the air will get stuck?
We use specialized flow analysis software to predict exactly where the last bits of air will be squeezed.

Air traps and surface holes are absolute innovation killers for large-scale robotics. Partnering with Jucheng Precision ensures that your functional iterations are built with the clean-surface Reaktionsspritzgussverfahrens and specialized Entlüftung der Form im RIM-Verfahren techniques the industry demands. Reach out to our Shenzhen manufacturing hub today for a complete DFM review and build the solid, bubble-free foundation your autonomous fleet requires.
